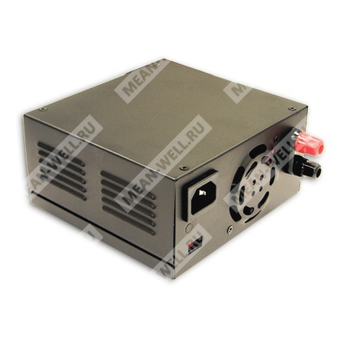

ESP-120-13.5 - импульсный источник питания или зарядное устройство мощностью 108 Вт для промышленных применений.
Расшифровка партномера
| Позиция | Значение |
| ESP | Серия источников питания / зарядных устройств Mean Well |
| 120 | Модельный класс 120 Вт |
| 13.5 | Выходное напряжение 13,5 В |
Назначение
Компонент ESP-120-13.5 представляет собой импульсный настольный источник питания либо зарядное устройство серии ESC/ESP-120/240, предназначенное для питания нагрузок и зарядки аккумуляторных систем с номинальным выходным напряжением 13,5 В.
Основные особенности
- Входной диапазон переменного напряжения выбирается переключателем.
- Поддержка работы от сети постоянного тока в широком диапазоне.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения.
- Защита от перегрева.
- Защита аккумулятора от переполюсовки, пониженного и повышенного напряжения.
- Принудительное воздушное охлаждение встроенным вентилятором присутствует только в версии 240 Вт.
- Фиксированная частота переключения 25 кГц.
- Трёхцветный светодиодный индикатор нагрузки.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 13,5 В |
| Номинальный ток | 8 А |
| Диапазон регулировки тока | 0…8 А |
| Номинальная мощность | 108 Вт |
| Пульсации и шум | 120 мВ п-п |
| Диапазон регулировки напряжения | 12…15 В |
| Допуск по напряжению | ±2,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±2,0% |
| Время установки, время нарастания | 200 мс, 100 мс при полной нагрузке |
| Время удержания | 36 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 88…132 В AC / 176…264 В AC, выбирается переключателем |
| Диапазон входного напряжения постоянного тока | 249…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| КПД | 81% |
| Входной ток | 3 А / 115 В AC; 1,5 А / 230 В AC |
| Пусковой ток | Холодный старт 40 А |
| Ток утечки | <3,5 мА / 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности; ограничение тока по схеме fold-back, восстановление автоматически после устранения неисправности |
| Перенапряжение | 15,5…18,2 В |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Защита аккумулятора | Переполюсовка, пониженное напряжение аккумулятора, повышенное напряжение аккумулятора |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Управление вентилятором | RTH5 ≥ 60 °C: вентилятор включён; RTH5 ≤ 50 °C: вентилятор выключен |
| Температура хранения | -20…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | CSA1010.1 (UL3101-1, IEC1010-1, EN61010-1), одобрено |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-земля: 1,5 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, уровень light industry, критерий A |
Надёжность, габариты и упаковка
| Параметр | Значение |
| MTBF | 215,8 тыс. ч минимум (ESC-120), MIL-HDBK-217F (25 °C) |
| Габариты | 150 × 140 × 86 мм (Д × Ш × В) |
| Масса | 1,38 кг |
| Упаковка | 8 шт. / 12 кг / 1,1 куб. футов |
Примечания
- Все параметры, не оговорённые отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, завершённой параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установленный допуск, нестабильность по линии и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам по ЭМС. Рекомендации по проведению испытаний ЭМС — по тестированию компонентов на соответствие требованиям по ЭМС (доступно на сайте meanwell).
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на каждые 1000 м для моделей с вентилятором и 5 °C на каждые 1000 м для моделей без вентилятора при эксплуатации на высоте выше 2000 м.
Применение: промышленное питание оборудования, зарядные системы, устройства управления и автоматики, системы резервного питания и аккумуляторные решения, где требуется стабильное напряжение 13,5 В.
