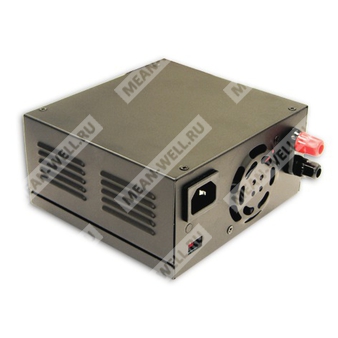

ESP-120-27 - импульсный источник питания или зарядное устройство мощностью 108 Вт с выходным напряжением 27 В.
Расшифровка партномера
| ESP | Серия источников питания / зарядных устройств Mean Well |
| 120 | Номинальная мощность 120 Вт, фактическая серия ESP-120 с мощностью 108 Вт |
| 27 | Номинальное выходное напряжение 27 В |
Краткое описание
ESP-120-27 относится к серии ESC/ESP-120/240 и представляет собой настольный импульсный источник питания либо зарядное устройство с коммутируемым диапазоном входного напряжения, высокой эффективностью и набором защит, включая защиту от короткого замыкания, перегрузки, перенапряжения, перегрева, а также защиту аккумулятора для исполнения ESC.
Особенности
- Диапазон входного напряжения переменного тока выбирается переключателем.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Защита аккумулятора: пониженное напряжение, повышенное напряжение и переполюсовка в исполнении ESC.
- Принудительное воздушное охлаждение встроенным вентилятором — только для исполнения ESP-240.
- Фиксированная частота переключения 25 кГц.
- Трехцветный светодиодный индикатор нагрузки.
- 2 года гарантии.
Назначение
Источник питания предназначен для применения в настольных системах питания и зарядки аккумуляторов, где требуется стабилизированное напряжение, ограничение тока и наличие защитного функционала.
Электрические параметры
| Выход |
| Выходное напряжение | 27 В |
| Номинальный ток | 4 А |
| Диапазон тока | 0 ~ 4 А |
| Номинальная мощность | 108 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон регулировки выходного напряжения | 24 ~ 30 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 200 мс, 100 мс при полной нагрузке |
| Время удержания | 36 мс при полной нагрузке |
| Вход |
| Диапазон входного напряжения | 88 ~ 132 В AC / 176 ~ 264 В AC, выбирается переключателем; 249 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| КПД тип. | 83% |
| Входной ток тип. | 1,5 А при 230 В AC; 4,5 А при 115 В AC |
| Пусковой ток тип. | Холодный старт 40 А |
| Ток утечки | < 3,5 мА при 240 В AC |
| Защиты |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; тип защиты — ограничение тока с обратной характеристикой, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 31 ~ 36,5 В; тип защиты — ограничение постоянного напряжения, автоматическое восстановление после устранения неисправности |
| Перегрев | Защита: отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Батарея | Серии ESC с защитой от переполюсовки аккумулятора, пониженного напряжения аккумулятора и повышенного напряжения аккумулятора |
| Функции |
| Охлаждение вентилятора | Без вентилятора |
| Электромагнитная совместимость и безопасность |
| Стандарты безопасности | CSA1010.1 (UL3101-1, IEC1010-1, EN61010-1), одобрено |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) класс B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, уровень light industry, критерий A |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 1,5 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эксплуатационные условия |
| Рабочая температура | -10 ~ +60 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH, без конденсации |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Надежность |
| MTBF | 200,6 тыс. ч минимум для ESC-240; 215,8 тыс. ч минимум для ESC-120; расчет по MIL-HDBK-217F при 25 °C |
| Размеры, масса и упаковка |
| Габариты | 150 × 140 × 86 мм (Д × Ш × В) |
| Масса | 1,38 кг; упаковка 8 шт. / 12 кг / 1,1 куб. футов для ESC-120 |
| Масса для ESC-240 | 1,5 кг; упаковка 8 шт. / 13 кг / 1,1 куб. футов |
Механические данные
Корпус исполнения Case No. 909E. Выходные клеммы обозначены как +V и COM. На чертеже приведены варианты исполнения ESC/ESP-120 и ESC/ESP-240, а также расположение сетевого ввода и органов индикации/переключения.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 47 мкФ.
- Допуск включает установку допуска, нестабильность по линии и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Конечное изделие должно быть дополнительно подтверждено на соответствие директивам ЭМС. Рекомендации по проведению испытаний ЭМС см. в тестировании компонентов по инструкции по EMC на сайте производителя.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м при работе без вентиляторов и 5 °C на 1000 м при работе с вентиляторами на высоте более 2000 м.
Дополнительные сведения по сериям ESC/ESP-120/240
| ESC-120-27 | Выход 27 В, 4 А, 108 Вт |
| ESC-240-27 | Выход 27 В, 8 А, 216 Вт |
| Регулировка напряжения | 24 ~ 30 В для 27-вольтового исполнения |
| Режим индикации нагрузки | Высокая нагрузка, средняя нагрузка, низкая нагрузка |
