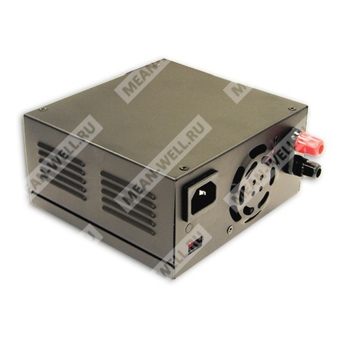

ESP-120-54 — импульсный источник питания или зарядное устройство на 54 В, 2 А, мощностью 108 Вт.
Расшифровка партномера
| ESP | Серия источников питания/зарядных устройств Mean Well |
| 120 | Мощностной класс 120 Вт |
| 54 | Выходное напряжение 54 В |
Краткое описание
ESP-120-54 относится к серии ESC/ESP-120/240 и представляет собой импульсный источник питания либо зарядное устройство для промышленной аппаратуры. Устройство рассчитано на выходное напряжение 54 В, номинальный выходной ток 2 А и номинальную мощность 108 Вт. Конструкция предусматривает защиту от короткого замыкания, перегрузки, перенапряжения, перегрева и неверной полярности батареи, а также индикацию состояния нагрузки светодиодами.
Особенности
- Выбираемый переключателем диапазон входного напряжения переменного тока.
- Работа от сети постоянного тока в расширенном диапазоне входного напряжения.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Защита аккумулятора от неверной полярности, пониженного и повышенного напряжения.
- Принудительное воздушное охлаждение встроенным вентилятором у версии ESP-240.
- Фиксированная частота переключения 25 кГц.
- Трёхцветная светодиодная индикация режима нагрузки.
- Подходит для применения в составе промышленной электроники и зарядных систем.
Выход
| Параметр | Значение для ESP-120-54 |
| Постоянное выходное напряжение | 54 В |
| Номинальный выходной ток | 2 А |
| Диапазон выходного тока | 0–2 А |
| Номинальная выходная мощность | 108 Вт |
| Пульсации и шум | 400 мВ п-п |
| Диапазон регулировки выходного напряжения | 48–56 В |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 200 мс, 100 мс при полной нагрузке |
| Время удержания | 36 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88–132 В переменного тока / 176–264 В переменного тока, выбирается переключателем; 249–370 В постоянного тока |
| Диапазон входной частоты | 47–63 Гц |
| КПД, тип. | 84% |
| Входной ток, тип. | 4,5 А при 115 В переменного тока; 2,5 А при 230 В переменного тока |
| Пусковой ток, тип. | Холодный старт 40 А |
| Ток утечки | <3,5 мА / 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока с обратной характеристикой, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 62,1–72,9 В |
| Тип защиты от перенапряжения | Ограничение постоянного напряжения, автоматическое восстановление после устранения неисправности |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Тип защиты аккумулятора | Защита от неверной полярности, пониженного напряжения и повышенного напряжения аккумулятора |
Функции
| Параметр | Значение |
| Охлаждение | Без вентилятора |
| Управление вентилятором | Для версии ESP-240: вентилятор включается при RTH5 ≥ 60 °C и выключается при RTH5 ≤ 50 °C |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | От -10 до +60 °C, с учётом кривой дерейтирования |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | От -20 до +85 °C, 10–95% RH, без конденсации |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | CSA1010.1 (UL3101-1, IEC1010-1, EN61010-1), одобрено |
| Эмиссия ЭМС | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, уровень light industry, критерий A |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 1,5 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
MTBF
| Параметр | Значение |
| Средняя наработка на отказ | 250,9 тыс. ч min. для ESP-120 при 25 °C по MIL-HDBK-217F |
Габариты и масса
| Параметр | Значение |
| Размеры | 150 × 140 × 86 мм (Д × Ш × В) |
| Масса | 1,38 кг |
Упаковка
| Параметр | Значение |
| Упаковка | 8 шт. / 12 кг / 1,1 куб. фута |
Примечания
1. Все параметры, явно не указанные отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов, заканчивающейся параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает установку допусков, регулировку линии и регулировку нагрузки.
4. Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС. Рекомендации по выполнению испытаний ЭМС — по испытаниям ЭМС компонентов питания.
5. Дерейтинг по температуре окружающей среды составляет 3,5 °C/1000 м при работе с моделями без вентилятора и 5 °C/1000 м при работе с моделями с вентилятором на высоте более 2000 м.
