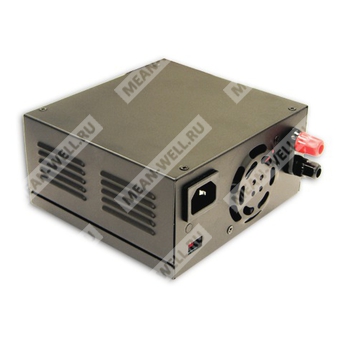

ESP-240-13.5 - импульсный источник питания/зарядное устройство мощностью 216 Вт с выходом 13,5 В.
Расшифровка партномера
| Позиция | Расшифровка |
| ESP | Серия источников питания/зарядных устройств ESC/ESP |
| 240 | Исполнение на 216 Вт, серия 240 |
| 13.5 | Номинальное выходное напряжение 13,5 В |
Назначение и особенности
ESP-240-13.5 представляет собой настольный импульсный источник питания или зарядное устройство серии ESC/ESP-240 с регулируемым входом переменного тока, защитами от короткого замыкания, перегрузки, перенапряжения, перегрева и с индикацией состояния нагрузки светодиодами. Модификация 13,5 В относится к низковольтному каналу серии 240 с номинальной мощностью 216 Вт.
Основные особенности
- Диапазон входного напряжения сети выбирается переключателем.
- Выход 13,5 В с номинальным током 16 А.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Защита аккумулятора от переполюсовки, пониженного и повышенного напряжения.
- Принудительное воздушное охлаждение встроенным вентилятором — для исполнения 240.
- Фиксированная частота преобразования 25 кГц.
- Трёхцветный светодиодный индикатор состояния нагрузки.
- Мощностной класс 216 Вт.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 13,5 В |
| Номинальный выходной ток | 16 А |
| Диапазон регулировки тока | 0…16 А |
| Номинальная мощность | 216 Вт |
| Пульсации и шум, максимум | 120 мВ п-п |
| Диапазон регулировки напряжения | 12…15 В |
| Допуск по выходному напряжению | ±2,0% |
| Регулировка по сети | ±1,0% |
| Регулировка по нагрузке | ±2,0% |
| Время установления, нарастания | 200 мс, 100 мс при полной нагрузке |
| Время удержания | 30 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 88…132 В переменного тока / 176…264 В переменного тока, выбирается переключателем |
| Диапазон входного постоянного напряжения | 249…370 В |
| Диапазон частоты | 47…63 Гц |
| КПД, тип. | 81% |
| Входной ток, тип. | 4,5 А / 115 В; 2,5 А / 230 В |
| Пусковой ток, тип. | Холодный старт 40 А |
| Ток утечки | <3,5 мА / 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 105…135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Ограничение тока по схеме fold-back, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 15,5…18,2 В |
| Тип защиты от перенапряжения | Ограничение постоянного напряжения, автоматическое восстановление после устранения неисправности |
| Перегрев | Выключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Температура срабатывания защиты перегрева | RTH5 85°C, контроль на радиаторе силовых транзисторов Q1, Q2 |
| Аккумулятор | Защита от переполюсовки аккумулятора, пониженного напряжения аккумулятора и перенапряжения аккумулятора |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -10…+60°C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85°C, 10…95% RH, без конденсации |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Охлаждение | Принудительное воздушное охлаждение встроенным вентилятором |
| Управление вентилятором | RTH5 ≥60°C — вентилятор включён, ≤50°C — вентилятор выключен |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | CSA1010.1 (UL3101-1, IEC1010-1, EN61010-1) одобрено |
| Испытательное напряжение | I/P-O/P: 3 кВ перем. тока; I/P-FG: 1,5 кВ перем. тока; O/P-FG: 0,5 кВ перем. тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25°C / 70% RH |
| Эмиссия | Соответствие EN55032 (CISPR32) Class B, EN61000-3-2, EN61000-3-3 |
| Помехоустойчивость | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, уровень light industry, критерий A |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 150 × 140 × 86 мм (Д × Ш × В) |
| Масса | 1,5 кг |
| Упаковка | 8 шт. / 13 кг / 1,1 CUFT |
| MTBF | 200,6 тыс. ч минимум, ESC-240, MIL-HDBK-217F (25°C) |
Схема и конструктивные сведения
Корпус серии 240 содержит встроенный вентилятор, сетевой ввод, переключатель выбора входного диапазона 115/230 В, светодиодный индикатор нагрузки и выходные клеммы +V и -V. Внутренняя структура включает EMI-фильтр, выпрямители и фильтр, узел силового преобразования, PWM-контроллер, драйвер, узлы защиты от перегрузки, перенапряжения и перегрева, а также блок зарядки аккумулятора для исполнения ESC-120/240.
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25°C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконеченной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установленный допуск, регулирование по линии и регулирование по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Конечное изделие должно быть подтверждено на соответствие директивам EMC. Рекомендации по проведению испытаний EMC следует смотреть в руководстве по тестированию компонентов источников питания.
- Температурное снижение допустимой мощности: 3,5°C/1000 м при работе с безвентиляторными моделями и 5°C/1000 м при работе с моделями с вентилятором на высоте более 2000 м.
