FDL-65-1800

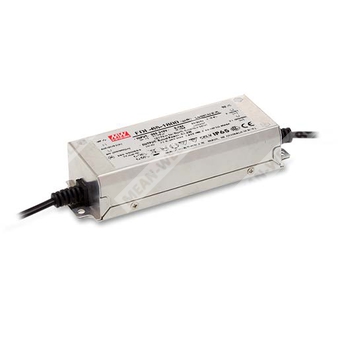

FDL-65-1800 - светодиодный драйвер постоянного тока мощностью 65 Вт для питания LED-модулей от сети переменного/постоянного тока.
Расшифровка партномера
| Элемент партномера | Значение |
|---|---|
| FDL | Серия источников питания для светодиодных нагрузок |
| 65 | Номинальная мощность 65 Вт |
| 1800 | Номинальный выходной ток 1800 мА |
Назначение
FDL-65-1800 представляет собой источник питания для светодиодов с режимом стабилизации тока. Устройство предназначено для непосредственного питания LED-модулей, применяемых в прожекторном, декоративном и архитектурном освещении. Драйвер работает от сети 180–295 В переменного тока и обеспечивает выходной ток 1800 мА при соответствующем диапазоне выходного напряжения.
Конструкция выполнена в металлическом корпусе с классом защиты IP65, что допускает применение в помещениях и на открытом воздухе. Наличие активной коррекции коэффициента мощности, высокой эффективности и функции регулировки выходного тока обеспечивает технологичность применения в промышленных светотехнических системах.
Особенности
- Стабилизация выходного тока.
- Металлический корпус.
- Встроенная активная коррекция коэффициента мощности.
- Потребление мощности без нагрузки менее 0,5 Вт.
- Степень защиты IP65 для внутренней и наружной установки.
- Регулировка выходного тока потенциометром.
- Естественное охлаждение без вентилятора.
- Работа в широком диапазоне температуры корпуса.
- Поддержка схемных решений для светодиодных модулей с постоянным током.
Области применения
- Светодиодное прожекторное освещение.
- Светодиодное декоративное освещение.
- Светодиодное архитектурное освещение.
Описание
FDL-65-1800 — это 65-ваттный AC/DC светодиодный источник питания с постоянным током на выходе. Серия предназначена для работы в составе светодиодных светильников и обеспечивает стабильное питание LED-нагрузки без внешнего стабилизатора тока. Для модели с током 1800 мА типовой диапазон выходного напряжения составляет 21,6–36 В, а максимальное напряжение холостого хода — 45 В.
Входной диапазон составляет 180–295 В переменного тока или 254–417 В постоянного тока. Для серии заявлена высокая эффективность до 90 %, что позволяет применять устройство в составе систем наружного и внутреннего освещения при свободной конвекции воздуха. Допустимая температура корпуса — от -40 до +90 °C. При этом модель относится к классу изделий с компактным металлическим корпусом и герметизацией IP65.
Таблица параметров
Выход
| Параметр | FDL-65-1800 |
|---|---|
| Номинальный выходной ток | 1800 мА |
| Номинальная выходная мощность | 64,8 Вт |
| Диапазон постоянного тока | 21,6–36 В |
| Максимальное напряжение холостого хода | 45 В |
| Диапазон регулировки тока | 0,9–1,8 А |
| Допуск по току | ±5,0% |
| Диапазон стабилизации тока | 25,2–42 В |
| Режим короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Режим перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Режим перенапряжения | Выключение выходного напряжения с последующим восстановлением после повторной подачи питания |
| Режим перегрева | Выключение выходного напряжения с последующим восстановлением после повторной подачи питания |
Вход
| Параметр | FDL-65-1800 |
|---|---|
| Диапазон входного напряжения | 180–295 В переменного тока / 254–417 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,95 при 230 В переменного тока; PF ≥ 0,90 при 277 В переменного тока, полная нагрузка |
| Коэффициент гармонических искажений | THD < 20% при нагрузке ≥60% / 230 В переменного тока; THD < 20% при нагрузке ≥75% / 277 В переменного тока |
| Потребляемый ток | 0,48 А при 230 В переменного тока; 0,39 А при 277 В переменного тока |
| Пусковой ток | 11 А, длительность 35 мкс, измерение на 50% Ipeak, 230 В переменного тока, по NEMA 410 |
| Время запуска | 500 мс / 230 В переменного тока |
| Потребление без нагрузки | < 0,5 Вт |
| Максимальное число источников на автоматическом выключателе 16 А | 26 шт. при выключателе типа B / 26 шт. при выключателе типа C, 230 В переменного тока |
| Ток утечки | < 0,75 мА / 277 В переменного тока |
Защита
| Параметр | FDL-65-1800 |
|---|---|
| Защита от короткого замыкания | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 45–48 В |
| Защита от перегрева | Режим hiccup, автоматическое восстановление после устранения неисправности |
Эксплуатационные условия
| Параметр | FDL-65-1800 |
|---|---|
| Рабочая температура корпуса | -40…+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура и влажность хранения | -40…+80 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 10–500 Гц, 5G, 12 мин./цикл, период 72 мин. по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | FDL-65-1800 |
|---|---|
| Испытательное напряжение | I/P-O/P: 3,75 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 1,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Электромагнитная совместимость и безопасность
| Параметр | FDL-65-1800 |
|---|---|
| Стандарты безопасности | LVD BS EN/EN61347-1, BS EN/EN61347-2-13 Independent, GB19510.1, GB19510.14, EAC TP TC 004, IP65 approved |
| Помехоэмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C (нагрузка ≥60%); BS EN/EN61000-3-3, GB17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547, уровень light industry; устойчивость к импульсам: линия-земля 4 кВ, линия-линия 2 кВ; EAC TP TC 020 |
Параметры надежности, размеры и упаковка
| Параметр | FDL-65-1800 |
|---|---|
| MTBF | 5409,5 тыс. ч минимум, Telcordia SR-332 (Bellcore); 596,6 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 151 × 53 × 31,5 мм |
| Масса | 0,441 кг |
| Упаковка | 24 шт. / 11,6 кг / 0,73 CUFT |
Примечания
1. Все параметры, специально не оговоренные отдельно, измерены при входном напряжении 230 В переменного тока, номинальном токе и температуре окружающей среды 25 °C.
2. См. раздел «Методы питания светодиодного модуля».
3. Время запуска измеряется при первом холодном старте. Повторное включение и выключение источника питания может увеличить время запуска.
4. Драйвер рассматривается как компонент, который применяется совместно с конечным оборудованием. Поскольку электромагнитная совместимость зависит от полной установки, производитель конечного оборудования должен повторно подтвердить соответствие директивам EMC после монтажа.
5. Дерейтинг температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
6. Перед использованием следует ознакомиться с руководством по установке и указаниями по водозащищенному монтажу.
