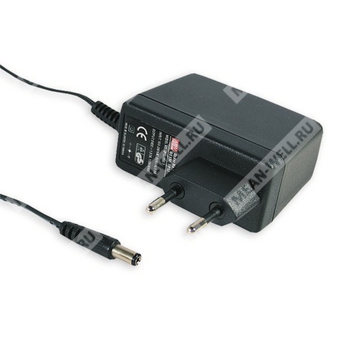

GC15E-11P1J - импульсный AC/DC источник питания на 12 В для настенного монтажа с выходным током 1,66 А.
Серия GC15E представляет собой одно-выходные сетевые источники питания переменного/постоянного тока мощностью 5,1–15 Вт в полностью закрытом пластиковом корпусе для настенного применения. Модификация GC15E-11P1J соответствует выходному напряжению 12 В, номинальному току 1,66 А и номинальной мощности 15 Вт.
Расшифровка партномера
| Позиция | Значение |
| GC15E | Серия источников питания Mean Well GC15E, класс мощности 5,1–15 Вт, настенное исполнение |
| 11 | Выходное напряжение 12 В |
| P1J | Исполнение с сетевой вилкой P1J и выходным штекером постоянного тока стандартного типа |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Двухполюсная европейская вилка.
- Класс II, без заземляющего контакта.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения.
- Потребление мощности на холостом ходу менее 1,0 Вт.
- Соответствие требованиям LPS.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям TUV и CE.
- Настенное исполнение.
Выход
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток | 1,66 А |
| Диапазон тока | 0–1,66 А |
| Номинальная мощность | 15 Вт |
| Пульсации и шум | 80 мВ п-п |
| Допуск по выходному напряжению | ±5,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±5,0% |
| Регулировка выходного напряжения | Фиксированная |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока / 135–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Потребляемый ток | 0,5 А при 100 В переменного тока |
| Пусковой ток | 40 А при 230 В переменного тока |
| Ток утечки | 0,25 мА при 240 В переменного тока |
| КПД тип. | 76% |
| Время включения, нарастания и удержания | 3000 мс, 50 мс, 16 мс при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 110–150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Схема ограничения постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | >120% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение на стабилитроне |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0…+50 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Электрическая безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | EN60950-1 одобрено |
| Испытательное напряжение | Вход–выход: 3 кВ переменного тока |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Излучаемые и кондуктивные помехи | Соответствие EN55022 класс B |
| Гармонические токи | Соответствие EN61000-3-2,3 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,11, критерий A, уровень для легкой промышленности |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 34 × 71 × 50 мм (Д × Ш × В) |
| Масса | 180 г |
| Упаковка | 60 шт. / 12 кг / картонная коробка |
Подключение
| Параметр | Значение |
| Тип входной вилки | P1J |
| Типовой штекер | 2,1 × 5,5 × 11 мм, вилкообразный, центральный контакт положительный |
| Кабель | Стандартный тип 18 AWG UL1185, 6 футов; для исполнения на 3 В — 5 футов |
Примечания
1. Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C, 70% RH.
2. Выходное напряжение определяется в точке измерения на клемме штекера при нагрузке 50%.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной нагрузкой 0,1 мкФ и 47 мкФ.
4. Допуск включает в себя погрешность установки, линейную стабилизацию и стабилизацию по нагрузке.
5. Линейная стабилизация измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке.
6. Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки.
7. КПД измеряется при 230 В переменного тока.
8. Источник питания рассматривается как компонент, который устанавливается в конечное изделие; конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
