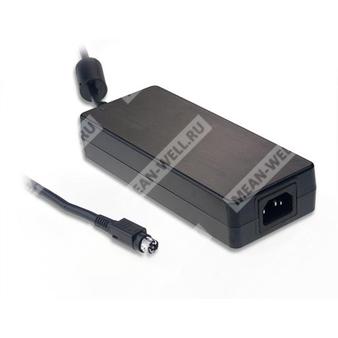

GC160A12-AD1 - промышленное зарядное устройство для 12 В аккумуляторных батарей с двухступенчатым алгоритмом заряда.
Расшифровка партномера
| Позиция | Расшифровка |
| GC160 | Серия зарядных устройств мощностью 160 Вт |
| A12 | Выходное напряжение 12 В |
| AD1 | Исполнение с выходным разъёмом Anderson |
Назначение и особенности
GC160A12-AD1 — одно выходное зарядное устройство для свинцово-кислотных аккумуляторов, включая заливные, гелевые и AGM, а также для литий-ионных аккумуляторов, в том числе литий-железо-фосфатных и литий-марганцевых. Устройство реализует двухступенчатый режим заряда с переходом от режима постоянного тока к режиму постоянного напряжения и автоматическим переходом в режим поддерживающего заряда.
- Двухступенчатая характеристика заряда.
- Универсальный вход переменного и постоянного тока.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 1 Вт.
- Пластиковый корпус с полностью закрытой конструкцией.
- Охлаждение за счёт свободной конвекции.
- Двухцветный светодиодный индикатор состояния заряда.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Класс защиты I, с подключением защитного заземления.
Основные электрические параметры
| Параметр | Значение |
| Номинальная выходная мощность | 136 Вт |
| Выходное напряжение | 13,6 В |
| Индикатор состояния | Заряд постоянным током — красный; поддерживающий заряд — зелёный |
Вход
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 85 ~ 264 В AC |
| Диапазон входного напряжения постоянного тока | 120 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF>0,94 при 230 В AC; PF>0,98 при 115 В AC при полной нагрузке |
| КПД, тип. | 89% |
| Входной ток | 1,85 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток, макс. | 120 А при 230 В AC |
| Ток утечки, макс. | 0,75 мА при 240 В AC |
Выход и режим заряда
| Параметр | Значение |
| Рекомендуемая ёмкость аккумулятора | 30 ~ 90 А·ч |
| Ток непрерывного выхода, тип. | 5,89 А |
| Допустимая зона постоянного тока | В пределах 50 ~ 100% от номинального выходного напряжения |
| Характеристика заряда | Стадия 1: область постоянного тока; Стадия 2: область постоянного напряжения |
| Поддерживающий режим | Автоматический переход в режим float charging |
Защиты
| Параметр | Условие / реакция |
| Перегрузка | 90 ~ 110% от номинальной выходной мощности; тип защиты — ограничение постоянным током с автоматическим восстановлением после устранения неисправности |
| Короткое замыкание | Тип защиты — режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 105 ~ 135% от номинального выходного напряжения; тип защиты — отключение выходного напряжения с восстановлением после повторного включения |
| Перегрев | 90°C ± 10°C, измерение по внутренней температуре окружающей среды около датчика RTH2; тип защиты — отключение выходного напряжения с восстановлением после повторного включения |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +70°C с учётом кривой снижения нагрузки |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85°C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL1012 только для GC160Axx-AD1; утверждение TUV по BS EN/EN62368-1; EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход–выход: 3 кВ AC |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В DC / 25°C / 70% RH |
| ЭМС излучение | Соответствие BS EN/EN55032 класс B, BS EN/EN61000-3-2,3, FCC Part 15 / CISPR22 класс B, CAN ICES-3(B)-NMB-(B), EAC TP TC 020 |
| ЭМС помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55035, уровень light industry, EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 175 × 72 × 35 мм (Д × Ш × В) |
| Масса | 0,77 кг |
| Упаковка | 20 шт.; 16,4 кг; 1,15 CUFT |
| Исполнение корпуса | Case No. 997A |
Подключение
| Параметр | Значение |
| Выходной разъём | Anderson connector |
| Сетевой шнур | SJTW 16AWG×2C, 1200 мм, допуск 50 мм |
| Длина выходного кабеля | 1200 мм, допуск 50 мм |
| Дополнение по подключению | Штырь 2 и 3, 1 и 4 согласно схеме распиновки |
MTBF
| Методика | Значение |
| Telcordia SR-332 (Bellcore) | 2197,9 тыс. ч, минимум |
| MIL-HDBK-217F (25°C) | 274,1 тыс. ч, минимум |
Распиновка
| Контакт | Назначение |
| 1, 4 | +V |
| 2, 3 | -V |
| PE / AC FG | -V соединён с AC FG |
Примечания
- Для изменения параметров зарядного устройства может потребоваться адаптация под конкретную аккумуляторную батарею. Следует согласовать это с поставщиком батареи и MEAN WELL.
- Если не указано иное, параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Рекомендуемый диапазон ёмкости батареи указан как ориентировочный; предельный ток заряда следует уточнять у производителя аккумулятора.
- При пониженном входном напряжении может потребоваться снижение нагрузки. Необходимо учитывать кривую снижения нагрузки.
- Область режима постоянного тока находится в пределах 50 ~ 100% от номинального выходного напряжения.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование; конечное оборудование должно быть повторно проверено на соответствие требованиям ЭМС.
- Для высоты более 2000 м снижение температуры окружающей среды составляет 3,5°C на 1000 м для моделей без вентилятора и 5°C на 1000 м для моделей с вентилятором.
