GC160A12-R7B
нет на складе

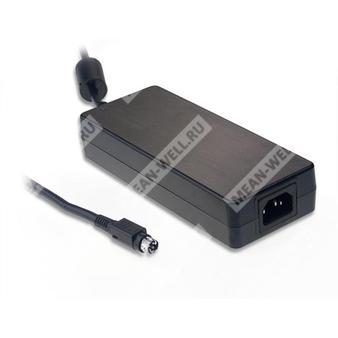

GC160A12-R7B - сетевое зарядное устройство 160 Вт для зарядки 12-вольтовых аккумуляторных батарей.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | GC160 | Серия зарядных устройств Mean Well GC160, номинальная мощность 160 Вт |
| 2 | A12 | Выход на 12 В постоянного напряжения |
| 3 | R7B | Исполнение с выходным разъёмом 4-контактный power DIN |
Назначение и особенности
GC160A12-R7B представляет собой одно-выходное зарядное устройство для свинцово-кислотных аккумуляторов, включая залитые, гелевые и AGM, а также для литий-ионных аккумуляторов, в том числе на основе литий-железо-фосфата и литий-марганца. Устройство реализует двухступенчатый профиль зарядки с режимами постоянного тока и постоянного напряжения, а также индикацию состояния зарядки двухцветным светодиодом.
Основные свойства
- Зарядное устройство для свинцово-кислотных и литий-ионных аккумуляторов.
- Двухступенчатая характеристика зарядки.
- Универсальный вход переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- Потребление без нагрузки менее 1 Вт.
- Полностью закрытый пластиковый корпус.
- Естественное воздушное охлаждение без вентилятора.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Светодиодная индикация состояния зарядки: красный и зелёный.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В переменного тока |
| Диапазон входного напряжения постоянного тока | 120 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | Более 0,94 при 230 В переменного тока; более 0,98 при 115 В переменного тока, при полной нагрузке |
| КПД | 89% |
| Входной ток | 1,85 А при 115 В переменного тока; 1 А при 230 В переменного тока |
| Пусковой ток | 120 А при 230 В переменного тока |
| Ток утечки | 0,75 мА при 240 В переменного тока |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 13,6 В постоянного тока |
| Диапазон выходного напряжения | 85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Номинальная выходная мощность | 136 Вт |
| Рекомендуемая ёмкость аккумулятора | 60 ~ 160 А·ч |
| Непрерывный выходной ток | 10 А |
| Индикация зарядки | Зарядка постоянным током — красный; плавающий заряд — зелёный |
Параметры по моделям серии
| Модель | Номинальное напряжение | Рекомендуемая ёмкость аккумулятора | Непрерывный выходной ток | Номинальная мощность |
| GC160A12 | 13,6 В | 60 ~ 160 А·ч | 10 А | 136 Вт |
| GC160A24 | 27,2 В | 30 ~ 90 А·ч | 5,89 А | 160,2 Вт |
| GC160A48 | 54,4 В | 15 ~ 45 А·ч | 2,95 А | 160,5 Вт |
Защиты
| Защита | Условие срабатывания | Тип восстановления |
| Перегрузка | 90 ~ 110% от номинальной выходной мощности | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Короткое замыкание на выходе | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 105 ~ 135% от номинального выходного напряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | 90 ± 10 °C, определение по внутренней температуре окружающей среды (RTH2) | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C, с учётом кривой снижения мощности |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин. на цикл, суммарно 60 мин. по осям X, Y, Z |
Надёжность и механические параметры
| Параметр | Значение |
| MTBF | 2197,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 274,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 175 × 72 × 35 мм (Д × Ш × В) |
| Масса | 0,7 кг для исполнения GC160Axx-R7B |
| Упаковка | 20 шт. / 15 кг / 0,95 куб. фут. |
Подключение и исполнение
| Позиция | Описание |
| Выходной разъём | 4-контактный power DIN |
| Кабель постоянного тока | UL2464 18AWG × 4C, длина 1200 мм, допуск ±50 мм |
| Подключение контактов | Контакты 1 и 4 — +V; контакты 2 и 3 — -V |
| Связь с защитным проводником | -V соединён с AC FG |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход - выход: 3 кВ переменного тока |
| Сопротивление изоляции | Вход - выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Стандарты безопасности | UL1012, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Стандарты ЭМС помехоустойчивости | BS EN/EN61000-4-2, 4-3, 4-4, 4-5, 4-6, 4-8, 4-11; BS EN/EN55035; уровень light industry; EAC TP TC 020 |
| Стандарты ЭМС излучения | BS EN/EN55032 класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, FCC Part 15 / CISPR22 класс B, CAN ICES-3(B)-NMB-(B), EAC TP TC 020 |
Разъёмы и варианты исполнения
| Партномер | Выходной разъём | Одобрения |
| GC160Axx-R7B | 4-контактный power DIN | TUV / CB / FCC / CE |
| GC160Axx-AD1 | Anderson connector | UL / TUV / CB / FCC / CE / UKCA / EAC |
Примечания
| 1 | Для изменения спецификации зарядки может потребоваться адаптация под конкретную аккумуляторную батарею. Необходимо согласование с производителем батареи и MEAN WELL. |
| 2 | Если не указано иное, все параметры измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 3 | Приведённый диапазон ёмкости батареи является рекомендацией Mean Well; максимальный зарядный ток следует дополнительно согласовать с производителем аккумулятора. |
| 4 | При пониженном входном напряжении может потребоваться снижение нагрузки. Для подробностей следует учитывать кривую снижения мощности. |
| 5 | Область работы в режиме постоянного тока находится в пределах 50 ~ 100% от номинального выходного напряжения. |
| 6 | Источником питания является компонент, предназначенный для установки в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие требованиям ЭМС. |
| 7 | При высоте эксплуатации выше 2000 м для безвентиляторных моделей применяется снижение допустимой температуры окружающей среды на 3,5 °C / 1000 м, а для моделей с вентилятором — на 5 °C / 1000 м. |
Дополнительные сведения
Серия GC160 относится к зарядным устройствам для аккумуляторных батарей с двухцветной светодиодной индикацией состояния. Для исполнения GC160A12-R7B характерны номинал 12 В, выходной ток 10 А и применение с аккумуляторными батареями ёмкостью 60 ~ 160 А·ч.
