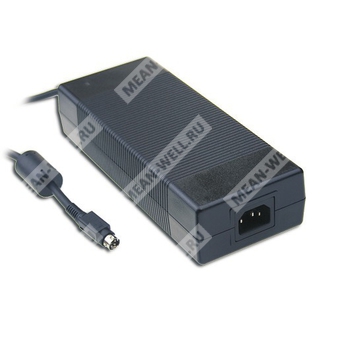

GC220A12-R7B - зарядное устройство для аккумуляторных батарей с двухступенчатым алгоритмом зарядки и выходом 13,6 В.
Расшифровка партномера
| Обозначение | Расшифровка |
| GC220 | Серия зарядных устройств мощностью 220 Вт |
| A12 | Модель с выходным напряжением 13,6 В |
| R7B | Стандартное исполнение с 4-контактным силовым разъёмом DIN |
| Итог | Зарядное устройство GC220 серии, исполнение A12, стандартный разъём R7B |
Назначение и особенности
GC220A12-R7B представляет собой одно выходное зарядное устройство мощностью 220 Вт, предназначенное для зарядки аккумуляторных батарей различных типов, включая свинцово-кислотные батареи с жидким электролитом, GEL, AGM, а также Li-ion аккумуляторы на основе литий-железо-фосфатной и литий-марганцевой химии.
Устройство реализует двухступенчатую характеристику заряда: режим постоянного тока на первой стадии и режим постоянного напряжения на второй стадии, с переходом в режим float charging. Предусмотрена светодиодная индикация состояния заряда.
Основные свойства
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная функция активной коррекции коэффициента мощности.
- Низкое потребление мощности на холостом ходу.
- Встроенный входной разъём IEC320-C14.
- Класс I с защитным заземлением.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение за счёт естественной конвекции.
- Полностью закрытый пластиковый корпус.
- Двухцветная светодиодная индикация состояния заряда.
Рекомендуемые области применения
Зарядка аккумуляторных батарей в промышленных и бытовых системах, где требуется сетевое зарядное устройство с двухступенчатым алгоритмом и автоматическим переходом между режимами заряда и поддержания.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 13,6 В |
| Рекомендуемая ёмкость батареи | 80–200 А·ч |
| Непрерывный выходной ток | 13,5 А |
| Номинальная выходная мощность | 183,6 Вт |
| Индикация заряда | Зарядка (CC): красный; плавающий заряд (CV): зелёный |
| Диапазон напряжения постоянного тока | 13,6 В |
| Область режима постоянного тока | 50–100% от номинального выходного напряжения |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока / 127–370 В постоянного тока |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | >0,90 при 230 В переменного тока; >0,98 при 115 В переменного тока, при полной нагрузке |
| КПД | 89% |
| Входной ток | 4 А / 115 В переменного тока; 2 А / 230 В переменного тока |
| Пусковой ток | 120 А / 230 В переменного тока |
| Ток утечки | 1,5 мА / 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 90–110% от номинальной выходной мощности; режим ограничения постоянного тока с автоматическим восстановлением после устранения неисправности |
| Короткое замыкание | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 105–135% от номинального выходного напряжения; отключение выходного напряжения с последующим восстановлением после повторного включения питания |
| Перегрев | 95 ±10 °C, срабатывание по датчику TSW1 на радиаторе силового транзистора; отключение выхода с автоматическим восстановлением после снижения температуры |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая температура | -30…+60 °C, с учётом дерейтирования |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход–выход: 3 кВ переменного тока |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС и стандарты безопасности
| Параметр | Значение |
| Стандарты безопасности | UL1012, TUV BS EN/EN62368-1, EAC TP TC 004 |
| ЭМС-эмиссия | BS EN/EN55032 класс B, BS EN/EN61000-3-2,3, FCC PART 15, CISPR22 класс B, CAN ICES-3(B)-NMB-(B), EAC TP TC 020 |
| ЭМС-устойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11, уровень light industry, EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 210 × 85 × 46 мм (Д × Ш × В) |
| Масса | 1,1 кг |
| Упаковка | 12 шт. / 14,2 кг / 0,73 CUFT (исполнение R7B) |
| Тип корпуса | Полностью закрытый пластиковый корпус |
| Охлаждение | Естественная конвекция |
Разъёмы и подключение
| Параметр | Значение |
| Стандартное исполнение | R7B |
| Выходной разъём | 4-контактный силовой DIN, KYCON KPP-4S или эквивалент |
| Назначение контактов | 1,4 — +V; 2,3 — -V |
| Заземление | -V соединён с AC FG |
| Входной разъём | IEC320-C14 |
Надёжность
| Параметр | Значение |
| MTBF | 1557,3 тыс. ч по Telcordia SR-332 (Bellcore); 170,2 тыс. ч по MIL-HDBK-217F (25 °C) |
Дерейтирование
| Параметр | Значение |
| Снижение допустимой нагрузки по температуре | См. кривую дерейтирования; при температуре выше 50 °C требуется снижение нагрузки |
| Снижение нагрузки по входному напряжению | Возможна необходимость дерейтирования при низком входном напряжении |
| Снижение нагрузки по высоте | Для высоты выше 2000 м: 3,5 °C/1000 м для бескулерных моделей и 5 °C/1000 м для моделей с вентилятором |
Примечания
| 1 | Модификация спецификации зарядного устройства может потребоваться для разных типов аккумуляторных батарей. Следует обратиться к поставщику батареи и компании MEAN WELL за подробностями. |
| 2 | Все параметры, не указанные отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 3 | Это рекомендуемый компанией MEAN WELL диапазон; следует уточнить у производителя батареи максимально допустимый ток заряда. |
| 4 | При низком входном напряжении может потребоваться снижение параметров; см. кривую дерейтирования. |
| 5 | Область режима постоянного тока находится в пределах 50–100% номинального выходного напряжения. |
| 6 | Источники питания рассматриваются как независимые узлы, однако конечное изделие должно быть повторно проверено на соответствие директивам по ЭМС. |
| 7 | Температурное дерейтирование по высоте: 3,5 °C/1000 м для бескулерных моделей и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м. |
