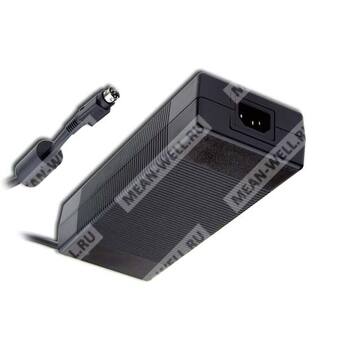

GC220A24-R7B - промышленное зарядное устройство для аккумуляторов с двухступенчатым алгоритмом заряда и выходом 27,2 В.
Описание
GC220A24-R7B — это одно выходное сетевое зарядное устройство серии GC220, предназначенное для зарядки свинцово-кислотных аккумуляторов типов flooded, Gel и AGM, а также литий-ионных аккумуляторов типов lithium iron и lithium manganese. Устройство построено по двухступенчатому алгоритму заряда, поддерживает универсальный диапазон входного переменного напряжения, имеет активную коррекцию коэффициента мощности, защиту по основным аварийным режимам и предназначено для промышленного применения.
Расшифровка партномера
| Позиция | Расшифровка |
| GC220 | Серия зарядных устройств GC220, мощность до 220 Вт |
| A24 | Вариант на 24 В, номинальное выходное напряжение 27,2 В |
| R7B | Исполнение с выходным разъёмом 4-контактный power DIN |
Назначение и особенности
- Зарядное устройство для свинцово-кислотных аккумуляторов: flooded, Gel, AGM.
- Зарядное устройство для литий-ионных аккумуляторов: lithium iron и lithium manganese.
- Двухступенчатая зарядная характеристика: постоянный ток, затем постоянное напряжение.
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Потребление на холостом ходу менее 1 Вт.
- Входной разъём IEC320-C14, 3-контактный.
- Класс I по электробезопасности, с защитным заземлением.
- Охлаждение естественной конвекцией воздуха.
- Полностью закрытый пластиковый корпус.
- Двухцветный светодиод индикации состояния заряда.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Сертификации: UL, TUV, EAC, CB, FCC, CE, UKCA.
Электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 27,2 В |
| Рекомендуемая ёмкость аккумулятора | 40 ~ 125 А·ч |
| Непрерывный выходной ток | 8 А |
| Номинальная мощность | 217,6 Вт |
| Индикация светодиода | Зарядка (постоянный ток) — красный; плавающий заряд (постоянное напряжение) — зелёный |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,90 при 230 В переменного тока; PF > 0,98 при 115 В переменного тока на полной нагрузке |
| КПД | 92,5% |
| Ток потребления от сети | 4 А при 115 В переменного тока; 2 А при 230 В переменного тока |
| Пусковой ток | 120 А максимум при 230 В переменного тока |
| Ток утечки | 1,5 мА максимум при 240 В переменного тока |
Выход
| Параметр | Значение |
| Характер заряда | 2-ступенчатый: постоянный ток / постоянное напряжение |
| Область работы в режиме постоянного тока | 50 ~ 100% от номинального выходного напряжения |
| Состояние зарядки | Быстрая зарядка в зоне постоянного тока; плавающий заряд в зоне постоянного напряжения |
Защиты
| Тип защиты | Условия срабатывания и восстановление |
| Перегрузка | 90 ~ 110% от номинальной выходной мощности; тип защиты — ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Тип защиты — режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 105 ~ 135% от номинального выходного напряжения; тип защиты — отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | 95℃ ±10℃, контроль по радиатору силового транзистора; тип защиты — отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +60℃ |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / ℃ (0 ~ 50℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004; для исполнения AD1 дополнительно UL1012 |
| Испытательное напряжение изоляции | Вход / выход: 3 кВ переменного тока |
| Сопротивление изоляции | Вход / выход: 100 МОм / 500 В постоянного тока / 25℃ / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 Class B, BS EN/EN61000-3-2,3, FCC Part 15 / CISPR22 Class B, CAN ICES-3(B)-NMB-(B), EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, уровень light industry; EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габариты | 210 × 85 × 46 мм (Д × Ш × В) |
| Упаковка | 1,1 кг; 12 шт. / 14,2 кг / 0,73 куб. фута (GC220Axx-R7B) |
| Тип выходного разъёма | 4-контактный power DIN |
| Кабель | UL2464 16AWG × 4C, длина 1000 ±50 мм |
| Входной кабель | Сетевой кабель с разъёмом IEC320-C14 |
Подключение
| Контакт | Назначение |
| 1, 4 | Плюс выхода |
| 2, 3 | Минус выхода |
| AC FG | Корпусное заземление; минус выхода соединён с AC FG |
MTBF
| Методика | Значение |
| Telcordia SR-332 (Bellcore) | 1557,3 тыс. часов минимум |
| MIL-HDBK-217F (25℃) | 170,2 тыс. часов минимум |
Примечания
- При изменении спецификации зарядного устройства может потребоваться модификация в зависимости от параметров аккумулятора; требуется согласование с производителем аккумулятора и MEAN WELL.
- Все параметры, специально не оговорённые отдельно, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25℃.
- Указанный диапазон ёмкости аккумулятора является рекомендованным компанией MEAN WELL; максимальный допустимый ток заряда следует уточнять у производителя аккумулятора.
- При пониженном входном напряжении может потребоваться снижение нагрузки; см. кривую дерейтирования.
- Область работы в режиме постоянного тока находится в пределах 50 ~ 100% от номинального выходного напряжения.
- Источник питания рассматривается как независимый узел, однако конечное изделие должно быть повторно проверено на соответствие директивам ЭМС всей системы.
- Для высот эксплуатации выше 2000 м требуется температурный дерейтинг: 3,5℃ на 1000 м для моделей без вентилятора и 5℃ на 1000 м для моделей с вентилятором.
