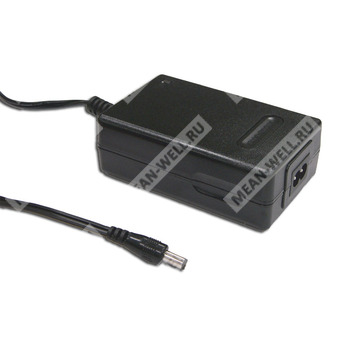

GC30B-0P1J - импульсный адаптер-зарядное устройство для аккумуляторов с режимом CC/CV.
Назначение и краткое описание
GC30B-0P1J представляет собой сетевой адаптер с функцией зарядного устройства для свинцово-кислотных аккумуляторов (заливных, GEL и AGM), а также для Li-ion аккумуляторов на основе литий-железной и литий-марганцевой химии. Изделие выполнено в полностью закрытом пластиковом корпусе, имеет универсальный вход переменного тока и работает по алгоритму постоянного тока и постоянного напряжения.
Расшифровка партномера
| Позиция | Расшифровка |
| GC30B | Серия адаптеров-зарядных устройств мощностью до 30 Вт |
| 0P1J | Исполнение с выходным напряжением 4,2 В и штекером типа P1J |
Особенности
- Зарядное устройство для свинцово-кислотных аккумуляторов и Li-ion аккумуляторов.
- Универсальный вход переменного тока полного диапазона.
- 2-контактный входной разъем IEC320-C8.
- Класс II без заземляющего контакта.
- Потребление без нагрузки менее 1,0 Вт.
- Режимы стабилизации тока и напряжения (CC/CV).
- Пригодно для длительной непрерывной нагрузки.
- Предназначено для оборудования с высоким пусковым током.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- 2-цветная светодиодная индикация состояния зарядки.
- Полностью закрытый пластиковый корпус.
- Высокая надежность.
- Соответствие требованиям UL, CUL, TUV, EAC, CB, FCC, CE, UKCA.
Сферы применения
Заряд аккумуляторных батарей в промышленной и бытовой аппаратуре, где требуется ограничение тока, стабилизация напряжения и автоматический переход в режим добора заряда.
Параметры выхода
| Параметр | Значение |
| Выходное напряжение, установленное на заводе | 4,2 В |
| Номинальный ток | 4 А |
| Диапазон тока | 0…4 А |
| Номинальная мощность | 16,8 Вт |
| Пульсации и шум | 50 мВ п-п |
| Диапазон напряжения зарядки | 3,6…4,4 В |
| Стабилизация по линии | ±1,0% |
| Светодиодная индикация | Зеленый светодиод — ток менее 100 мА, красный светодиод — ток более 250 мА |
| Время установки, нарастания и удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока; 127…370 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| Типичный КПД | 55% |
| Входной ток | 0,7 А при 100 В; 0,35 А при 230 В |
| Пусковой ток | 40 А при 230 В |
| Ток утечки | 0,25 мА при 240 В |
Защиты
| Вид защиты | Параметры и поведение |
| Перегрузка | 90…110% — режим постоянного тока; свыше 300% — импульсный режим. Тип защиты: ограничение постоянного тока, автоматическое восстановление после устранения аварии. |
| Перенапряжение | 110…135% от номинального выходного напряжения. Тип защиты: ограничение стабилитроном. |
| Перегрев | При Tj микросхемы IC1 более 130 °C. Тип защиты: отключение выходного напряжения с автоматическим восстановлением после снижения температуры. |
Условия эксплуатации и окружающей среды
| Параметр | Значение |
| Рабочая температура | 0…+50 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 минут по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA22.2, BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55014-1 класс B, FCC Part 15 класс B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,11; уровень light industry; критерий A; EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габариты | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 309 г |
| Упаковка | 54 шт. / 19 кг / коробка |
Подключение
| Параметр | Значение |
| Разъем питания | Стандартный тип P1J: 2,1 × 5,5 × 11 мм, штекер типа tuning fork, центр положительный |
| Кабель | Стандартный кабель 18 AWG UL1185, длина 6 ft и 4 ft для выходов 4,2…8,4 В только со склада; другие исполнения — по запросу |
Параметры, связанные с зарядкой
| Параметр | Значение |
| Алгоритм заряда | Стадия 1 — область постоянного тока; стадия 2 — область постоянного напряжения |
| Режим окончания/поддержания | Float Charging |
| Совместимые аккумуляторы | Свинцово-кислотные (заливные, GEL, AGM) и Li-ion (литий-железо, литий-марганец) |
Примечания
| № | Текст примечания |
| 1 | Модификация спецификации зарядного устройства может потребоваться для различных характеристик батарей. Для подробностей следует обращаться к поставщику аккумулятора и в MEAN WELL. |
| 2 | Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре 25 °C и влажности 70% RH. |
| 3 | Выходное напряжение измеряется на клеммах штекера при нулевой нагрузке. |
| 4 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ. |
| 5 | Диапазон выходного напряжения зарядки измеряется от 0 до 100% номинальной нагрузки. |
| 6 | Стабилизация по линии измеряется от низкого уровня сети к высокому при номинальной нагрузке. |
