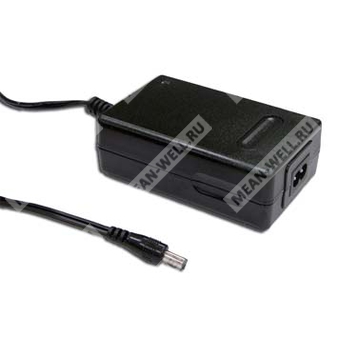

GC30B-11P1J - сетевой адаптер-зарядное устройство для аккумуляторов с режимом постоянного тока и постоянного напряжения.
Назначение и функциональные особенности
GC30B-11P1J представляет собой импульсный сетевой адаптер с функцией зарядного устройства, предназначенный для зарядки свинцово-кислотных аккумуляторов, включая залитые, гелевые и AGM, а также литий-ионных аккумуляторов: литий-железо-фосфатных и литий-марганцевых. Изделие работает в режимах постоянного тока и постоянного напряжения, поддерживает универсальный диапазон сетевого входа и оснащено двухцветной индикацией состояния заряда.
Расшифровка партномера GC30B-11P1J
| Позиция | Расшифровка |
| GC30B | Серия зарядных адаптеров мощностью 16,8–30 Вт |
| 11 | Выходное напряжение 7,2 В |
| P1J | Исполнение с вилкой P1J, цилиндрический разъём 2,1 × 5,5 × 11 мм, центр «плюс» |
Выход
| Параметр | Значение |
| Номинальное напряжение постоянного тока | 7,2 В |
| Номинальный ток | 3 А |
| Диапазон тока | 0 ~ 3 А |
| Номинальная мощность | 21,6 Вт |
| Пульсации и шум | 80 мВ п-п |
| Диапазон напряжения заряда | 6,5 ~ 7,5 В |
| Стабилизация по линии | ±0,5% |
| Индикатор LED | Зелёный LED включён при токе менее 100 мА, красный LED включён при токе более 250 мА |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД тип. | 74% |
| Входной ток | 0,7 А при 100 В переменного тока; 0,35 А при 230 В переменного тока |
| Пусковой ток | 40 А при 230 В переменного тока |
| Ток утечки | 0,25 мА при 240 В переменного тока |
| Время запуска, нарастания и удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 90 ~ 110% — режим ограничения постоянного тока; свыше 300% — импульсный режим |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110 ~ 135% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение стабилитроном |
| Перегрев | Tj IC1 > 130°C |
| Тип защиты от перегрева | Выключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Короткое замыкание | Предусмотрено |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход / выход: 3 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25°C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0 ~ +50°C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Соответствие стандартам
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA22.2, BS EN/EN62368-1, EAC TP TC 004 |
| Электромагнитная совместимость — излучение | BS EN/EN55014-1 класс B, FCC часть 15 класс B, EAC TP TC 020 |
| Электромагнитная совместимость — помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 11; уровень light industry, критерий A; EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 309 г |
| Упаковка | 54 шт. / 19 кг / картонная коробка |
Подключение
| Параметр | Значение |
| Стандартный штекер | P1J: 2,1 × 5,5 × 11 мм, центр положительный, вилочный тип |
| Кабель для версии 7,2 В | Стандартный 18 AWG UL1185, длина 6 ft; для 4,2 В ~ 8,4 В на складе доступны 4 ft |
Функциональные особенности
- Зарядное устройство для свинцово-кислотных аккумуляторов: залитых, гелевых и AGM.
- Поддержка литий-ионных аккумуляторов: литий-железо и литий-марганец.
- Универсальный сетевой вход полного диапазона.
- 2-полюсный вход переменного тока IEC320-C8.
- Класс II, без заземляющего контакта.
- Потребление без нагрузки менее 1,0 Вт.
- Режимы CC и CV.
- Пригоден для длительной нагрузки.
- Предназначен для оборудования с высоким пусковым током.
- Полностью закрытый пластиковый корпус.
- Высокая надёжность.
- Двухцветная индикация состояния зарядки.
Примечания
| № | Текст |
| 1 | Модификация спецификации зарядного устройства может потребоваться для различных характеристик аккумуляторов. Для деталей следует обращаться к поставщику аккумуляторов и MEAN WELL. |
| 2 | Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25°C и влажности 70% RH. |
| 3 | Выходное напряжение постоянного тока измеряется на точке разъёма при 0% нагрузке. |
| 4 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной 0,1 мкФ и 47 мкФ конденсаторами. |
| 5 | Диапазон выходного напряжения заряда измеряется от 0% до 100% номинальной нагрузки. |
| 6 | Стабилизация по линии измеряется от низкого уровня сети до высокого уровня сети при номинальной нагрузке. |
Обозначение серии
GC30B — серия сетевых адаптеров с функцией зарядного устройства мощностью 16,8–30 Вт.
