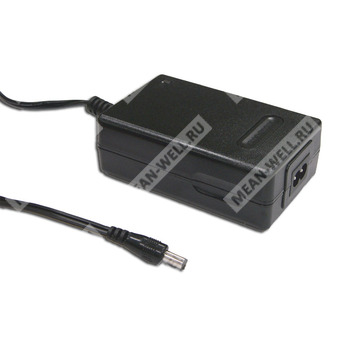

GC30B-1P1J - импульсный сетевой адаптер с функцией зарядки аккумуляторов для промышленного и бытового применения.
Назначение: AC/DC источник питания серии GC30B с режимом зарядного устройства, предназначенный для зарядки свинцово-кислотных аккумуляторов и литий-ионных аккумуляторов, а также для питания нагрузок с постоянным током и напряжением в режиме CC/CV.
Расшифровка партномера
| Позиция в обозначении | Значение |
| GC30B | Серия адаптеров с функцией зарядки, мощность до 30 Вт |
| 1 | Модификация с выходным напряжением 5,6 В |
| P1J | Стандартный выходной разъём P1J, коаксиальный штекер 2,1 × 5,5 × 11 мм, центральный контакт положительный |
Краткое описание изделия
GC30B-1P1J представляет собой сетевой адаптер-зарядное устройство с универсальным входом переменного тока, двухступенчатым алгоритмом заряда и индикацией состояния посредством двухцветного светодиода. Изделие выполнено в полностью закрытом пластиковом корпусе, соответствует классу II и предназначено для продолжительной работы.
Особенности
- Зарядное устройство для свинцово-кислотных аккумуляторов: заливных, GEL и AGM.
- Также пригодно для Li-ion аккумуляторов: литий-железо-фосфатных и литий-марганцевых.
- Универсальный вход переменного тока с полным диапазоном.
- 2-контактный входной разъём IEC320-C8.
- Класс II, без заземляющего контакта.
- Потребление без нагрузки менее 1,0 Вт.
- Режим стабилизации тока и напряжения (CC, CV).
- Пригоден для нагрузки с продолжительным режимом работы.
- Предназначен для оборудования с высоким пусковым током.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Двухцветный светодиодный индикатор состояния заряда.
- Полностью закрытый пластиковый корпус.
- Высокая надёжность.
- Соответствие требованиям UL, CUL, TUV, EAC, CB, FCC, CE, UKCA.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 5,6 В |
| Номинальный выходной ток | 3,99 А |
| Диапазон выходного тока | 0 ~ 3,99 А |
| Номинальная мощность | 22,38 Вт |
| Пульсации и шум | 50 мВ п-п |
| Диапазон зарядного напряжения | 5 ~ 5,8 В |
| Нестабильность по линии | ±0,5% |
| Светодиодная индикация | Зелёный светодиод включён при токе менее 100 мА, красный светодиод включён при токе более 250 мА |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон входной частоты | 47 ~ 63 Гц |
| КПД, тип. | 70% |
| Входной ток | 0,7 А при 100 В AC; 0,35 А при 230 В AC |
| Пусковой ток, макс. | 40 А при 230 В AC |
| Ток утечки, макс. | 0,25 мА при 240 В AC |
| Время запуска, нарастания и удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Защита
| Параметр | Условие / действие защиты |
| Перегрузка | 90 ~ 110% в режиме постоянного тока и свыше 300% в импульсном режиме; тип защиты — ограничение постоянного тока, восстановление автоматически после устранения неисправности |
| Перенапряжение | 110 ~ 135% от номинального выходного напряжения; тип защиты — ограничение стабилитроном |
| Перегрев | IC1_Tj > 130 ℃; тип защиты — отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0 ~ +50 ℃ |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 ℃, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / ℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин / цикл, период 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA22.2, BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | Вход-выход: 3 кВ AC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25 ℃ / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55014-1 класс B, FCC part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -11, уровень для лёгкой промышленности, критерий A, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 309 г |
| Упаковка | 54 шт. / 19 кг / короб |
Разъём и кабель
| Параметр | Значение |
| Выходной разъём | Стандартный тип P1J: 2,1 × 5,5 × 11 мм, штекер с центром «плюс» |
| Кабель | Стандартный тип 18 AWG UL1185, длина 6 ft и 4 ft для выходов 4,2 ~ 8,4 В только для складской программы; доступны иные исполнения по запросу |
| Назначение контактов | Центральный контакт: положительный полюс |
Характеристика зарядного процесса
Заряд осуществляется по двухступенчатому алгоритму.
- Стадия 1: зона постоянного тока.
- Стадия 2: зона постоянного напряжения.
- После достижения номинального напряжения устройство переходит в режим float charging.
- Предусмотрено применение для свинцово-кислотных аккумуляторов и Li-ion аккумуляторов.
Примечания
| № | Содержание |
| 1 | Изменение спецификации зарядного устройства может потребоваться для различных характеристик аккумуляторов. Для подробностей следует обращаться к производителю аккумуляторов и MEAN WELL. |
| 2 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 ℃ и влажности 70% RH. |
| 3 | Выходное напряжение измеряется на конце разъёма при нагрузке 0%. |
| 4 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконечной 0,1 мкФ и 47 мкФ. |
| 5 | Диапазон выходного зарядного напряжения измеряется от 0% до 100% номинальной нагрузки. |
| 6 | Нестабильность по линии измеряется при переходе от низкого к высокому сетевому напряжению на номинальной нагрузке. |
MTBF: в документе значение MTBF не указано.
