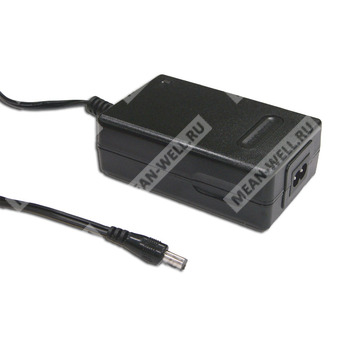

GC30B-2P1J - сетевой адаптер с функцией зарядного устройства для аккумуляторов напряжением 8,4 В.
Устройство GC30B-2P1J представляет собой импульсный AC/DC адаптер с режимом зарядки, предназначенный для питания и заряда аккумуляторных батарей в промышленной и бытовой аппаратуре. Поддерживается двухступенчатый алгоритм зарядки с режимами постоянного тока и постоянного напряжения, а также защита по короткому замыканию, перегрузке, перенапряжению и перегреву.
Расшифровка партномера
| Обозначение | Расшифровка |
| GC30B | Серия сетевых адаптеров с функцией зарядного устройства, мощность до 30 Вт |
| 2 | Номинальное выходное напряжение 8,4 В |
| P1J | Тип выходного разъёма P1J, штекер 2,1 × 5,5 × 11 мм, центр положительный |
Основные особенности
- Зарядное устройство для свинцово-кислотных аккумуляторов: заливных, GEL и AGM.
- Подходит для Li-ion аккумуляторов: литий-железо-фосфатных и литий-марганцевых.
- Широкий диапазон входного напряжения переменного тока.
- 2-полюсный сетевой ввод IEC 320-C8.
- Класс защиты II, без заземляющего контакта.
- Потребление без нагрузки менее 1,0 Вт.
- Режимы стабилизации: постоянный ток и постоянное напряжение.
- Подходит для длительной нагрузки.
- Предназначен для оборудования с высоким пусковым током.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- 2-цветная светодиодная индикация состояния зарядки.
- Полностью закрытый пластиковый корпус.
- Высокая надёжность.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 8,4 В |
| Номинальный ток | 3 А |
| Диапазон тока | 0 ~ 3 А |
| Номинальная мощность | 25,2 Вт |
| Пульсации и шум | 80 мВ п-p |
| Диапазон напряжения зарядки | 7,7 ~ 8,6 В |
| Стабилизация по линии | ±0,5% |
| Индикация светодиода | Зелёный светодиод при токе нагрузки менее 100 мА, красный светодиод при токе более 250 мА |
| Время установки, нарастания, удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока, 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД типовое | 76% |
| Входной ток | 0,7 А при 100 В AC; 0,35 А при 230 В AC |
| Пусковой ток | 40 А при 230 В AC |
| Ток утечки | 0,25 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 90 ~ 110% в режиме постоянного тока и более 300% в импульсном режиме; тип защиты: ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110 ~ 135% от номинального выходного напряжения; тип защиты: ограничение стабилитроном |
| Перегрев | Температура кристалла IC1 выше 130 °C; тип защиты: отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0 ~ +50 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения | -20 ~ +85 °C |
| Влажность хранения | 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2 G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA22.2, BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | Вход/выход: 3 кВ AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55014-1 класс B, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 11; уровень light industry; критерий A; EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габариты | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 309 г |
| Упаковка | 54 шт. / 19 кг / короб |
Разъёмы и кабель
| Параметр | Значение |
| Тип штекера | P1J, 2,1 × 5,5 × 11 мм, центр положительный |
| Кабель | Стандартный кабель 18 AWG UL1185, длина 6 ft и 4 ft для выходов 4,2 ~ 8,4 В только со склада; другие исполнения доступны по запросу |
| Назначение контактов | Центральный контакт — положительный |
Примечания
| 1 | Модификация зарядных характеристик может потребоваться для различных типов батарей. Для подробностей следует обращаться к поставщику аккумуляторов и MEAN WELL. |
| 2 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH. |
| 3 | Выходное напряжение измеряется на конце штекера при 0% нагрузки. |
| 4 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ конденсаторами. |
| 5 | Диапазон выходного напряжения зарядки измеряется от 0% до 100% номинальной нагрузки. |
| 6 | Стабилизация по линии измеряется при изменении входного напряжения от низкого к высокому на номинальной нагрузке. |
Совместимость по типу батарей
Схема зарядки рассчитана на аккумуляторы свинцово-кислотного типа (заливные, GEL, AGM), а также на Li-ion аккумуляторы на основе литий-железо-фосфатной и литий-марганцевой химии.
