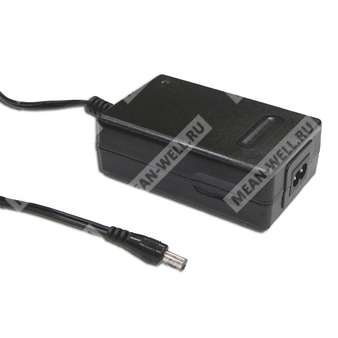

GC30B-4P1J - импульсный сетевой адаптер-зарядное устройство для аккумуляторных систем с выходом 14,3 В и током до 2,09 А.
Расшифровка партномера
| Позиция | Значение |
| GC30B | Серия адаптеров Mean Well с функцией зарядного устройства, мощность класса 16,8–30 Вт |
| 4 | Номинальное выходное напряжение 14,3 В |
| P1J | Стандартный штекер 2,1 × 5,5 × 11 мм, с центральным плюсом |
Общее назначение и особенности
Изделие GC30B-4P1J представляет собой сетевой адаптер с функцией зарядного устройства, предназначенный для зарядки свинцово-кислотных аккумуляторов типов flooded, Gel и AGM, а также Li-ion аккумуляторов на основе лития-железа и лития-марганца. Устройство выполнено в полностью закрытом пластиковом корпусе, имеет универсальный вход переменного тока, класс изоляции II и обеспечивает режимы постоянного тока и постоянного напряжения.
- Универсальный вход переменного тока, полный диапазон.
- 2-контактный вход IEC320-C8.
- Класс защиты II, без заземляющего контакта.
- Потребление без нагрузки менее 1,0 Вт.
- Режимы стабилизации: постоянный ток и постоянное напряжение.
- Предназначен для продолжительной нагрузки.
- Подходит для оборудования с высоким пусковым током.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- 2-цветная светодиодная индикация состояния зарядки.
- Высокая надежность, полностью закрытый пластиковый корпус.
- Соответствие ряду международных стандартов безопасности и ЭМС.
Электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 14,3 В |
| Номинальный выходной ток | 2,09 А |
| Диапазон выходного тока | 0–2,09 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум | 100 мВ п-п, максимум |
| Диапазон зарядного напряжения | 13,5–14,5 В |
| Нестабильность по сети | ±0,5% |
| Индикация LED | Зеленый светодиод: ток нагрузки менее 100 мА; красный светодиод: ток нагрузки более 250 мА |
| Время запуска, нарастания, удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока, 127–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| КПД, типовое значение | 78% |
| Входной ток | 0,7 А при 100 В переменного тока; 0,35 А при 230 В переменного тока |
| Пусковой ток | 40 А при 230 В переменного тока, максимум |
| Ток утечки | 0,25 мА при 240 В переменного тока, максимум |
Защиты
| Параметр | Значение |
| Перегрузка | 90–110%: режим стабилизации тока; свыше 300%: импульсный режим |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после снятия аварийного режима |
| Перенапряжение | 110–135% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение стабилитроном |
| Перегрев | IC1_Tj > 130 ℃ |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая температура | 0…+50 ℃, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −20…+85 ℃, 10–95% RH |
| Температурный коэффициент | ±0,03%/℃ (0…50 ℃) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA22.2, BS EN/EN62368-1, одобрение EAC TP TC 004 |
| Испытательное напряжение | Вход–выход: 3 кВ переменного тока |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В постоянного тока / 25 ℃ / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55014-1 класс B, FCC part 15 Class B, EAC TP TC 020 |
| Иммунитет ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 11; уровень для легкой промышленности, критерий A; EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габариты | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 309 г |
| Упаковка | 54 шт. / 19 кг / картонная коробка |
| Корпус | Полностью закрытый пластиковый корпус |
| Разъем | Стандартный тип P1J: 2,1 × 5,5 × 11 мм, штекер с центральным плюсом |
| Кабель | Стандартно: 18 AWG UL1185, 6 ft и 4 ft для выходов 4,2–8,4 В только со склада; другие варианты — по запросу |
Параметры по сериям и место GC30B-4P1J в линейке
Для исполнения GC30B-4P1J из таблицы спецификаций применяются следующие ключевые параметры: 14,3 В, 2,09 А, диапазон тока 0–2,09 А, мощность 30 Вт, диапазон зарядного напряжения 13,5–14,5 В и пульсации не более 100 мВ п-п.
Зарядная характеристика
Устройство работает по двухступенчатому алгоритму зарядки:
- Стадия 1 — область постоянного тока.
- Стадия 2 — область постоянного напряжения.
- После достижения предельного напряжения заряд переходит в режим float charging.
Подходит для свинцово-кислотных аккумуляторов типов flooded, Gel и AGM, а также для Li-ion аккумуляторов на основе лития-железа и лития-марганца.
Примечания
- Модификация зарядных характеристик может потребоваться для различных спецификаций аккумуляторов. Для уточнения необходимо обращаться к поставщику аккумулятора и в Mean Well.
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре 25 ℃ и влажности 70% RH, если не указано иное.
- Выходное напряжение измеряется на концах штекера при нагрузке 0%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконченной конденсаторами 0,1 мкФ и 47 мкФ.
- Диапазон выходного зарядного напряжения измеряется при нагрузке от 0% до 100% от номинала.
- Нестабильность по сети измеряется при изменении входного напряжения от низкого к высокому при номинальной нагрузке.
