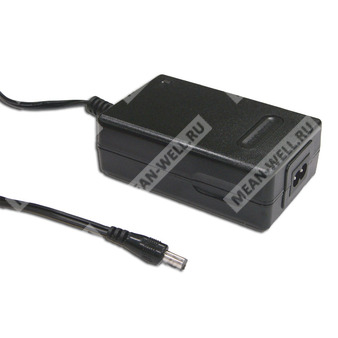

GC30B-5P1J - сетевой адаптер-зарядное устройство на 16,8 В для зарядки аккумуляторов с режимом CC/CV и светодиодной индикацией.
GC30B-5P1J — импульсный сетевой адаптер с функцией зарядного устройства, предназначенный для зарядки свинцово-кислотных аккумуляторов (заливных, GEL, AGM), а также литий-ионных аккумуляторов на основе литий-железа и литий-марганца. Устройство работает в режиме постоянного тока и постоянного напряжения (CC/CV), поддерживает непрерывную нагрузку и рассчитано на оборудование с высоким пусковым током.
Ключевые особенности
- Зарядное устройство для свинцово-кислотных аккумуляторов и Li-ion батарей.
- Универсальный вход переменного тока по всему диапазону.
- 2-контактный вход IEC320-C8.
- Питание класса II без заземляющего контакта.
- Потребление без нагрузки менее 1,0 Вт.
- Режимы стабилизации тока и напряжения (CC/CV).
- Подходит для длительной непрерывной нагрузки.
- Предназначен для оборудования с высоким броском тока.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- 2-цветная светодиодная индикация состояния заряда.
- Полностью закрытый пластиковый корпус.
- Высокая надёжность.
- Соответствие требованиям UL, CUL, TUV, EAC, CB, FCC, CE, UKCA.
Расшифровка партномера
| Элемент |
Расшифровка |
| GC30B |
Серия зарядного адаптера Mean Well мощностью 16,8–30 Вт |
| 5 |
Выходное напряжение 16,8 В |
| P1J |
Тип выходного разъёма: штекер 2,1 × 5,5 мм, полярность центр «плюс» |
Параметры выхода
| Параметр |
Значение |
| Выходное напряжение постоянного тока |
16,8 В |
| Номинальный ток |
1,6 А |
| Диапазон тока |
0 ~ 1,6 А |
| Номинальная мощность |
27 Вт |
| Пульсации и шум |
100 мВ п-п |
| Диапазон напряжения заряда |
16 ~ 17 В |
| Точность стабилизации по сети |
±0,5% |
| Индикация светодиода |
Зелёный LED — ток заряда менее 100 мА; красный LED — ток заряда более 250 мА |
Параметры входа
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 264 В переменного тока / 127 ~ 370 В постоянного тока |
| Диапазон частоты |
47 ~ 63 Гц |
| КПД типовой |
78% |
| Входной ток |
0,7 А при 100 В AC; 0,35 А при 230 В AC |
| Пусковой ток |
40 А при 230 В AC |
| Ток утечки |
0,25 мА при 240 В AC |
| Время установки, нарастания и удержания |
200 мс, 50 мс, 16 мс при полной нагрузке |
Защита
| Параметр |
Условие / реакция |
| Перегрузка |
90 ~ 110% в режиме постоянного тока и более 300% в импульсном режиме; ограничение постоянным током, восстановление автоматически после устранения неисправности |
| Перенапряжение |
110 ~ 135% от номинального выходного напряжения; ограничение с помощью стабилитрона |
| Перегрев |
При IC1_Tj > 130°C; отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные и климатические параметры
| Параметр |
Значение |
| Рабочая температура |
0 ~ +50°C |
| Рабочая влажность |
20% ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-20 ~ +85°C, 10% ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50°C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Параметры безопасности и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, CSA22.2, BS EN/EN62368-1, EAC TP TC 004 |
| Электрическая прочность |
Вход–выход: 3 кВ AC |
| Сопротивление изоляции |
Вход–выход: 100 МОм / 500 В DC / 25°C / 70% RH |
| Эмиссия ЭМС |
Соответствие BS EN/EN55014-1 класс B, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС |
Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 11; уровень для лёгкой промышленности, критерий A; EAC TP TC 020 |
Механические параметры
| Параметр |
Значение |
| Габариты |
108 × 67 × 36 мм (Д × Ш × В) |
| Масса |
309 г |
| Упаковка |
54 шт. / 19 кг / короб |
| Выходной разъём |
Стандартный тип P1J: 2,1 × 5,5 × 11 мм, штекер типа tuning fork, центр положительный |
| Кабель |
Стандартный 18 AWG UL1185, 6 ft и 4 ft для выходов 4,2 ~ 8,4 В; для данной модификации предусмотрен другой стандартный тип кабеля по таблице серии |
Характеристики зарядки
Процесс заряда реализован по двухступенчатому алгоритму:
- Этап 1: область постоянного тока.
- Этап 2: область постоянного напряжения.
- После достижения максимального напряжения устройство переходит в режим подзаряда.
Устройство подходит для свинцово-кислотных аккумуляторов (заливных, GEL и AGM), а также для литий-ионных аккумуляторов на основе литий-железа и литий-марганца.
Схема светодиодной индикации
| Состояние светодиода |
Состояние нагрузки |
| Красный |
Зарядка |
| Зелёный |
Поддерживающий заряд |
Назначение выводов разъёма
Снижение допустимой нагрузки
| Температура окружающей среды |
Допустимая нагрузка |
| До 40°C |
100% |
| 50°C |
70% |
Статическая характеристика
| Входное напряжение |
Уровень нагрузки |
| 90 ~ 264 В |
До 100% в рабочем диапазоне |
Примечания
- Для различных аккумуляторных спецификаций может потребоваться модификация зарядных параметров; необходимо согласование с поставщиком аккумулятора и Mean Well.
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре 25°C и влажности 70% RH, если не оговорено иначе.
- Выходное напряжение измеряется на выводах штекера при нагрузке 0%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием эквивалентной схемы с витой парой 12" и конденсаторами 0,1 мкФ и 47 мкФ.
- Диапазон выходного напряжения заряда измеряется от 0% до 100% номинальной нагрузки.
- Регулирование по линии измеряется при изменении от низкой сети к высокой сети на номинальной нагрузке.
