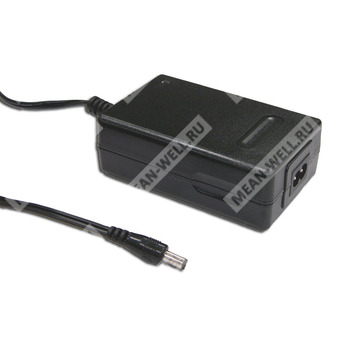

GC30B-6P1J - сетевой адаптер-зарядное устройство для аккумуляторов с выходом 28,6 В и мощностью 30 Вт.
Назначение и общая характеристика
GC30B-6P1J представляет собой импульсный сетевой адаптер с функцией зарядного устройства, предназначенный для зарядки свинцово-кислотных аккумуляторов типа flooded, Gel и AGM, а также Li-ion аккумуляторов на основе литий-железной и литий-марганцевой химии. Устройство работает в режимах постоянного тока и постоянного напряжения, подходит для продолжительной нагрузки и оборудования с высокими пусковыми токами.
Расшифровка партномера
| Элемент обозначения | Расшифровка |
| GC30B | Серия сетевых адаптеров-зарядных устройств мощностью 16,8–30 Вт |
| 6 | Исполнение с выходным напряжением 28,6 В |
| P1J | Стандартный штекер P1J, коаксиальный разъём 2,1 × 5,5 × 11 мм, полярность: центр положительный |
Ключевые особенности
- Зарядное устройство для свинцово-кислотных аккумуляторов и Li-ion аккумуляторов.
- Универсальный вход переменного тока, полный диапазон.
- 2-контактный сетевой ввод IEC 320-C8.
- Класс II без заземляющего контакта.
- Потребление без нагрузки менее 1,0 Вт.
- Работа в режимах CC/CV: постоянный ток / постоянное напряжение.
- Подходит для длительной нагрузки.
- Предназначен для оборудования с высокими пусковыми токами.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- 2-светодиодная индикация состояния зарядки.
- Полностью закрытый пластиковый корпус.
- Высокая надёжность.
- Соответствие требованиям UL / CUL / TUV / EAC / CB / FCC / CE / UKCA.
Выход
| Параметр | Значение |
| Выходное напряжение, установленное на заводе | 28,6 В |
| Номинальный ток | 1,04 А |
| Диапазон тока | 0 ~ 1,04 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум, максимум | 150 мВ пик-пик |
| Диапазон напряжения зарядки | 27,1 ~ 28,8 В |
| Регулирование по линии | ±0,5% |
| Индикация светодиода | Зелёный светодиод — при токе менее 100 мА, красный светодиод — при токе более 250 мА |
| Время установки, нарастания и удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, тип. | 80% |
| Входной ток | 0,7 А при 100 В переменного тока; 0,35 А при 230 В переменного тока |
| Пусковой ток, максимум | 40 А при 230 В переменного тока |
| Ток утечки, максимум | 0,25 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 90 ~ 110%: режим постоянного тока и более 300% импульсный режим; тип защиты — ограничение постоянным током, восстановление автоматическое после устранения неисправности |
| Перенапряжение | 110 ~ 135% от номинального выходного напряжения; тип защиты — ограничение стабилитроном |
| Перегрев | IC1_Tj > 130 °C; тип защиты — отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0 ~ +50 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C; 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA22.2, BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | Вход-выход: 3 кВ переменного тока |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55014-1 класс B, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,11, уровень light industry, критерий A, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габариты | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 309 г |
| Упаковка | 54 шт. / 19 кг / короб |
Разъём и кабель
| Параметр | Значение |
| Штекер | Стандартный тип P1J: 2,1 × 5,5 × 11 мм, центр положительный |
| Кабель | Стандартный тип 18 AWG UL1185, 6 ft и 4 ft для выходов 4,2 ~ 8,4 В только для складской поставки; для других типов — по запросу заказчика |
Диаграмма зарядки
Процесс зарядки реализован в два этапа:
- Этап 1 — область постоянного тока.
- Этап 2 — область постоянного напряжения.
Устройство подходит для свинцово-кислотных аккумуляторов (flooded, Gel, AGM) и Li-ion аккумуляторов (литий-железо и литий-марганец).
Характеристики статической нагрузки
При снижении входного напряжения до нижней границы диапазона допускается работа с понижением нагрузки; при высоком входном напряжении до 264 В переменного тока обеспечивается номинальный режим в пределах заданной характеристики.
Примечания
| № | Текст |
| 1 | Изменение спецификации зарядного устройства может потребоваться при изменении параметров аккумулятора. Для уточнения обращайтесь к поставщику аккумулятора и MEAN WELL. |
| 2 | Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH. |
| 3 | Выходное напряжение измеряется на клемме штекера при нагрузке 0%. |
| 4 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконеченной конденсаторами 0,1 мкФ и 47 мкФ. |
| 5 | Диапазон выходного напряжения зарядки измеряется при нагрузке от 0% до 100% номинальной. |
| 6 | Регулирование по линии измеряется при переходе от низкой к высокой линии при номинальной нагрузке. |
