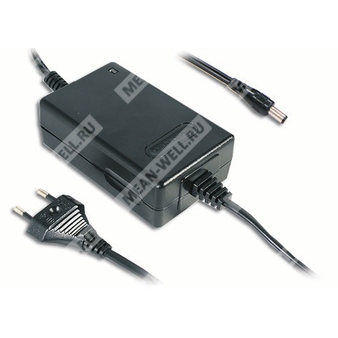

GC30E-0P1J - импульсный AC/DC адаптер-зарядное устройство для зарядки аккумуляторов и питания нагрузки.
Назначение: устройство серии GC30E представляет собой сетевой адаптер с функцией зарядного устройства, предназначенный для работы с аккумуляторными батареями и нагрузкой в режимах постоянного тока и постоянного напряжения.
Расшифровка партномера
| Обозначение | Расшифровка |
| GC30E | Серия источников питания/зарядных устройств мощностью 16,8–30 Вт |
| 0 | Выходное напряжение 4,2 В |
| P1J | Штекер стандартного исполнения P1J, коаксиальный разъём 2,1 × 5,5 × 11 мм, центр «плюс» |
Краткое описание
Модель GC30E-0P1J относится к зарядным адаптерам серии GC30E и рассчитана на выход 4,2 В при номинальном токе 4 А. Устройство работает от универсальной сети переменного тока, имеет режимы ограничения тока и напряжения, а также встроенные защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
Основные особенности
- Зарядное устройство для свинцово-кислотных аккумуляторов (заливных, гелевых и AGM), а также Li-ion аккумуляторов (литий-железо и литий-марганец).
- Универсальный вход переменного тока с широким диапазоном.
- Режимы постоянного тока и постоянного напряжения.
- Подходит для непрерывной нагрузки.
- Предназначено для оборудования с высоким пусковым током.
- Двухцветная светодиодная индикация состояния нагрузки.
- Полностью закрытый пластиковый корпус.
- Низкое потребление без нагрузки.
- Класс II по электробезопасности, без заземляющего контакта.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение, установленное на заводе | 4,2 В |
| Номинальный ток | 4 А |
| Диапазон тока | 0 ~ 4 А |
| Номинальная мощность | 16,8 Вт |
| Пульсации и шум | 50 мВ п-п (макс.) |
| Диапазон зарядного напряжения | 3,6 ~ 4,4 В |
| Стабилизация по линии | ±1,0% |
| Светодиодная индикация | Зелёный светодиод: при токе менее 100 мА; красный светодиод: при токе более 250 мА |
| Режим ограничения при зарядке | 90 ~ 110% режим постоянного тока и более 300% импульсный режим |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, тип. | 55% |
| Входной ток | 0,7 А при 100 В переменного тока; 0,35 А при 230 В переменного тока |
| Пусковой ток, макс. | 40 А при 230 В переменного тока |
| Ток утечки, макс. | 0,25 мА при 240 В переменного тока |
Динамические характеристики
| Параметр | Значение |
| Время запуска, нарастания и удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Защита
| Вид защиты | Описание |
| Перегрузка | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110 ~ 135% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение на стабилитроне |
| Перегрев | При Tj IC1 > 130 °C; отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Электромагнитная совместимость
| Параметр | Значение |
| Помехоэмиссия | Соответствие BS EN/EN55014-1 класс B, FCC Part 15 класс B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 11; уровень для лёгкой промышленности, критерий A, EAC TP TC 020 |
Параметры безопасности
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 approved |
| Испытательное напряжение | Вход/выход: 3 кВ переменного тока |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0 ~ +50 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 405 г |
| Упаковка | 36 шт. / 16,5 кг / картонная коробка |
Подключение
| Элемент | Описание |
| Разъём | Стандартный тип P1J: 2,1 × 5,5 × 11 мм, вилочный центр-положительный, складское исполнение; другие варианты — по запросу |
| Кабель | Стандартный провод 18AWG UL1185 длиной 6 ft и 4 ft только для выходов 4,2 В ~ 8,4 В; другие варианты — по запросу |
Примечания
- Модификация зарядных характеристик может потребоваться для батарей с различными спецификациями; для подробностей необходимо обращаться к поставщику батарей и компании Mean Well.
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH, если не оговорено иначе.
- Выходное напряжение установлено на контрольной точке, измеряемой на клеммах штекера при нагрузке 0%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Диапазон зарядного выходного напряжения измеряется от 0% до 100% номинальной нагрузки.
- Стабилизация по линии измеряется при переходе от низкого к высокому входному напряжению на номинальной нагрузке.
