GC30E-11P1J - сетевое зарядное устройство 16,8–30 Вт для аккумуляторов с режимами постоянного тока и постоянного напряжения.

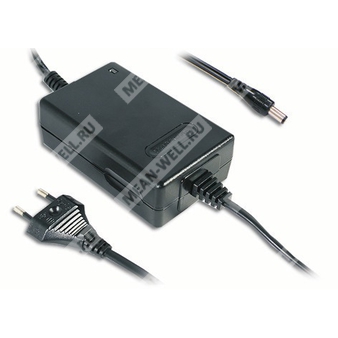

GC30E-11P1J — импульсный AC/DC адаптер с функцией зарядного устройства, предназначенный для работы с аккумуляторными батареями различной химии и для питания нагрузок, чувствительных к режимам заряда. Изделие выполнено в полностью закрытом пластиковом корпусе, поддерживает универсальный диапазон входного напряжения и оснащено двухцветной светодиодной индикацией состояния нагрузки.
Расшифровка партномера
| Позиция | Расшифровка |
| GC30E | Серия зарядных адаптеров Mean Well GC30E, мощность 16,8–30 Вт |
| 11 | Выходное номинальное напряжение 7,2 В |
| P1J | Исполнение с выходным разъёмом P1J, стандартный штекер 2,1 × 5,5 × 11 мм, центр «плюс» |
Краткое назначение и особенности
- Зарядное устройство для свинцово-кислотных аккумуляторов: заливных, GEL и AGM.
- Подходит для литий-ионных аккумуляторов: литий-железо-фосфатных и литий-марганцевых.
- Универсальный вход переменного тока с полным диапазоном.
- Режимы постоянного тока и постоянного напряжения.
- Подходит для непрерывной нагрузки.
- Предназначено для оборудования с высокими пусковыми токами.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Двухцветный светодиод для индикации режима зарядки.
- Полностью закрытый пластиковый корпус.
- Высокая надёжность.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 7,2 В |
| Диапазон тока | 0 ~ 3 А |
| Номинальный ток | 3 А |
| Номинальная мощность | 21,6 Вт |
| Пульсации и шум | 80 мВ п-п |
| Диапазон напряжения зарядки | 6,5 ~ 7,5 В |
| Стабилизация по линии | ±0,5% |
| Допуск по напряжению зарядки | 90 ~ 110% в режиме постоянного тока и более 300% в импульсном режиме |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока / 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД тип. | 74% |
| Потребляемый ток | 0,7 А / 100 В AC; 0,35 А / 230 В AC |
| Пусковой ток, макс. | 40 А / 230 В AC |
| Ток утечки, макс. | 0,25 мА / 240 В AC |
Защита
| Вид защиты | Реализация |
| Перегрузка | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Ограничение стабилитроном |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Параметры безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | Вход/выход: 3 кВ AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 ℃ / 70% RH |
| ЭМС излучение | Соответствие BS EN/EN55014-1 класс B, FCC Part 15 Class B, EAC TP TC 020 |
| ЭМС помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 11; уровень light industry, критерий A; EAC TP TC 020 |
| Соответствие | TP TC 004, IEC62368-1 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0 ~ +50 ℃ |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения и влажность | -20 ~ +85 ℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / ℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин / цикл, в течение 60 мин по осям X, Y, Z |
Механические параметры
| Параметр | Значение |
| Габариты | 108 × 67 × 36 мм |
| Масса | 405 г |
| Упаковка | 36 шт. / 16,5 кг / коробка |
Подключение
| Параметр | Значение |
| Штекер | Стандартный тип P1J: 2,1 × 5,5 × 11 мм, центр «плюс» |
| Кабель | Стандартный кабель UL1185 18 AWG, длина 6 ft и 4 ft только для выходов 4,2 В ~ 8,4 В; для данного исполнения указан провод UL1185 18 AWG 1830±50 |
LED-индикация
| Состояние светодиода | Состояние нагрузки |
| Красный | Зарядка |
| Зелёный | Плавающий заряд |
Диапазон зарядного напряжения по сериям
| Номинальное напряжение | Диапазон зарядного напряжения |
| 4,2 В | 3,6 ~ 4,4 В |
| 5,6 В | 5 ~ 5,8 В |
| 7,2 В | 6,5 ~ 7,5 В |
| 8,4 В | 7,7 ~ 8,6 В |
| 14,3 В | 13,5 ~ 14,5 В |
| 16,8 В | 16 ~ 17 В |
| 28,6 В | 27,1 ~ 28,8 В |
Примечания
- Модификация зарядных характеристик может потребоваться для различных аккумуляторных спецификаций. Для подробностей следует обращаться к поставщику аккумуляторов и в Mean Well.
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 ℃ и влажности 70% RH.
- Выходное напряжение устанавливается на контрольной точке, измеренной на клемме штекера при нагрузке 0%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконечной цепью 0,1 мкФ и 47 мкФ.
- Диапазон зарядного напряжения измеряется от 0% до 100% номинальной нагрузки.
- Стабилизация по линии измеряется при переходе от низкой к высокой сети при номинальной нагрузке.
