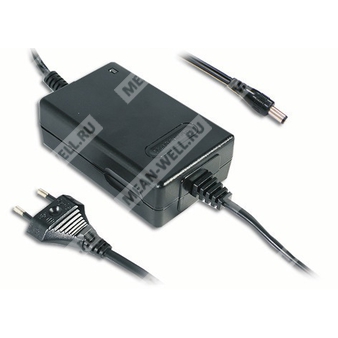

GC30E-1P1J
GC30E-1P1J - сетевой адаптер-зарядное устройство для аккумуляторов с режимами постоянного тока и постоянного напряжения.
Назначение и применение
GC30E-1P1J — это импульсный источник питания с функцией зарядного устройства мощностью до 30 Вт, предназначенный для зарядки и питания аккумуляторных нагрузок. Устройство ориентировано на работу с свинцово-кислотными аккумуляторами (заливными, GEL и AGM), а также с литий-ионными аккумуляторами, включая литий-железо-фосфатные и литий-марганцевые химические системы.
Аппарат реализует двухстадийный алгоритм заряда: сначала режим постоянного тока, затем режим постоянного напряжения с переходом в режим подзаряда (float charging). Конструктивно выполнен в полностью закрытом пластиковом корпусе и оснащён двухцветной светодиодной индикацией состояния нагрузки/заряда.
Расшифровка партномера
| Партномер | Расшифровка |
| GC30E | Серия зарядных адаптеров Mean Well с выходной мощностью 16,8–30 Вт |
| 1 | Исполнение на 5,6 В с номинальным током 3,99 А |
| P1J | Штекер типа P1J, разъём 2,1 × 5,5 × 11 мм, центр «плюс» |
Основные особенности
- Универсальный вход переменного тока, полный диапазон.
- Поддержка зарядки аккумуляторов с алгоритмом CC/CV.
- Подходит для постоянной нагрузки.
- Предназначен для оборудования с высокими пусковыми токами.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Двухцветный светодиод для отображения состояния заряда.
- Полностью закрытый пластиковый корпус.
- Высокая надёжность.
- Соответствие требованиям TUV, EAC, CB, FCC, CE, UKCA.
Выходные параметры
| Параметр | Значение |
| Выходное напряжение, установленное для данной модификации | 5,6 В |
| Номинальный ток | 3,99 А |
| Диапазон тока | 0–3,99 А |
| Номинальная мощность | 22,38 Вт |
| Пульсации и шум | 50 мВ п-п |
| Регулирование по линии | ±0,5% |
| Диапазон напряжения заряда | 5–5,8 В |
| Индикация нагрузки | Зелёный светодиод — ток менее 100 мА; красный светодиод — ток более 250 мА |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока; 127–370 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| КПД типовое | 70% |
| Входной ток | 0,7 А при 100 В переменного тока; 0,35 А при 230 В переменного тока |
| Пусковой ток | 40 А при 230 В переменного тока |
| Ток утечки | 0,25 мА при 240 В переменного тока |
| Потребление без нагрузки | Менее 1,0 Вт |
Защиты
| Параметр | Описание |
| Перегрузка | Режим ограничения постоянного тока; восстановление после устранения аварии выполняется автоматически |
| Срабатывание защиты от перегрузки | 90–110% режима постоянного тока и более 300% импульсный режим |
| Перенапряжение | 110–135% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение стабилитроном |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
| Порог перегрева | IC1_Tj > 130 °C |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | Вход/выход: 3 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% относительной влажности |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0…+50 °C |
| Рабочая влажность | 20–90% без конденсации |
| Температура и влажность хранения | -20…+85 °C; 10–95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 |
| Излучаемые помехи | Соответствие BS EN/EN55014-1 класс B, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 11; уровень light industry, критерий A, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габариты | 108 × 67 × 36 мм |
| Масса | 405 г |
| Упаковка | 36 шт. в коробке, 16,5 кг / коробка |
Разъём и кабель
| Параметр | Значение |
| Штекер | Стандартный P1J: 2,1 × 5,5 × 11 мм, «центр плюс» |
| Кабель | Стандартный 18 AWG UL1185, 6 ft и 4 ft только для выходов 4,2–8,4 В; для других исполнений возможны варианты по запросу |
Зарядный алгоритм
| Параметр | Описание |
| Стадия 1 | Режим постоянного тока |
| Стадия 2 | Режим постоянного напряжения |
| Переход в подзаряд | Float charging |
| Назначение | Подходит для свинцово-кислотных и литий-ионных аккумуляторов |
Примечания
1. Для различных аккумуляторных систем может потребоваться модификация зарядных параметров. Для уточнения следует обращаться к поставщику аккумуляторов и Mean Well.
2. Все параметры заданы при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70%.
3. Выходное напряжение: значение устанавливается по контрольной точке на штекерной клемме при 0% нагрузке.
4. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершённой конденсатором 0,1 мкФ и 47 мкФ.
5. Диапазон выходного напряжения заряда измеряется от 0% до 100% номинальной нагрузки.
6. Регулирование по линии измеряется при изменении от низкой к высокой линии на номинальной нагрузке.
Дополнительные сведения
Устройство относится к серии GC30E и предназначено для применения в системах зарядки, требующих компактного сетевого адаптера с универсальным входом, режимами CC/CV и защитными функциями промышленного уровня.
