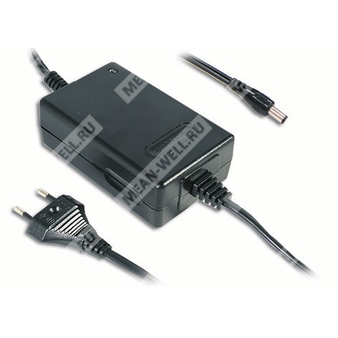

GC30E-2P1J - зарядное устройство-переходник 16,8 В для аккумуляторов, 3 А, 30 Вт.
Назначение: импульсный сетевой адаптер с функцией зарядного устройства для свинцово-кислотных и литиевых аккумуляторов, работающий в режимах постоянного тока и постоянного напряжения.
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| GC30E |
Серия источников питания/зарядных адаптеров Mean Well GC30E с выходной мощностью до 30 Вт |
| 2 |
Номинальное выходное напряжение 8,4 В |
| P1J |
Исполнение с выходным разъёмом P1J, штекер 2,1 × 5,5 × 11 мм, центр положительный |
Основные особенности
- Зарядное устройство для свинцово-кислотных аккумуляторов (заливных, гелевых и AGM) и Li-ion аккумуляторов (литий-железо и литий-марганец).
- Универсальный вход переменного тока с полным диапазоном.
- Класс II по электробезопасности, без заземляющего контакта.
- Потребление холостого хода менее 1,0 Вт.
- Режимы CC/CV: постоянный ток и постоянное напряжение.
- Подходит для длительной нагрузки.
- Предназначен для оборудования с высокими пусковыми токами.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Двухцветная светодиодная индикация состояния заряда.
- Полностью закрытый пластиковый корпус.
- Высокая надёжность.
Назначения применения
- Зарядка аккумуляторных батарей различных химических систем, поддерживаемых данной серией.
- Питание оборудования с повышенными импульсными токами.
- Применение в системах с непрерывной нагрузкой.
Выход
| Параметр |
Значение |
| Номинальное напряжение постоянного тока |
8,4 В |
| Номинальный ток |
3 А |
| Диапазон тока |
0 ~ 3 А |
| Номинальная мощность |
25,2 Вт |
| Пульсации и шум |
80 мВп-п |
| Диапазон напряжения заряда |
7,7 ~ 8,6 В |
| Стабилизация по линии |
±0,5% |
Параметры заряда
| Параметр |
Значение |
| Диапазон напряжения заряда |
7,7 ~ 8,6 В |
| Индикация светодиода |
Зелёный светодиод включён при токе менее 100 мА, красный светодиод включён при токе более 250 мА |
| Пороговое условие режима |
90 ~ 110% режим постоянного тока и свыше 300% импульсный режим |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
90 ~ 264 В переменного тока / 127 ~ 370 В постоянного тока |
| Диапазон частоты |
47 ~ 63 Гц |
| КПД тип. |
76% |
| Входной ток |
0,7 А / 100 В переменного тока; 0,35 А / 230 В переменного тока |
| Пусковой ток |
40 А / 230 В переменного тока |
| Ток утечки |
0,25 мА / 240 В переменного тока |
| Время установки, нарастания, удержания |
200 мс, 50 мс, 16 мс при полной нагрузке |
Защита
| Параметр |
Значение |
| Перегрузка |
90 ~ 110% в режиме постоянного тока, свыше 300% импульсный режим |
| Тип защиты от перегрузки |
Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
110 ~ 135% от номинального выходного напряжения |
| Тип защиты от перенапряжения |
Ограничение стабилитроном |
| Перегрев |
IC1_Tj > 130℃ |
| Тип защиты от перегрева |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции |
Вход–выход: 3 кВ переменного тока |
| Сопротивление изоляции |
Вход–выход: 100 МОм / 500 В постоянного тока / 25℃ / 70% RH |
ЭМС и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
TUV BS EN/EN62368-1, EAC TP TC 004 approved |
| Эмиссия |
Соответствие BS EN/EN55014-1 class B, FCC part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,11; уровень light industry, критерий A, EAC TP TC 020 |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
0 ~ +50℃ |
| Рабочая влажность |
20% ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-20 ~ +85℃, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03% / ℃ (0 ~ 50℃) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Механические данные
| Параметр |
Значение |
| Габариты |
108 × 67 × 36 мм (Д × Ш × В) |
| Масса |
405 г |
| Упаковка |
36 шт. / 16,5 кг / картонная коробка |
Подключение
| Параметр |
Значение |
| Выходной разъём |
P1J, штекер 2,1 × 5,5 × 11 мм, центр положительный |
| Кабель |
Стандартный тип 18 AWG UL1185, 6 ft и 4 ft только для выходов 4,2 В ~ 8,4 В; другие варианты — по запросу |
Примечания
| № |
Содержание |
| 1 |
Модификация спецификации зарядного устройства может потребоваться для различных характеристик аккумуляторов. Для подробностей необходимо обратиться к поставщику аккумуляторов и Mean Well. |
| 2 |
Все параметры указаны при входе 230 В переменного тока, номинальной нагрузке, температуре 25℃ и относительной влажности 70%. |
| 3 |
Напряжение постоянного тока: выходное напряжение, установленное в точке измерения на клемме штекера при нагрузке 0%. |
| 4 |
Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12", оконцованной конденсаторами 0,1 мкФ и 47 мкФ. |
| 5 |
Диапазон выходного напряжения заряда измеряется от 0% до 100% номинальной нагрузки. |
| 6 |
Стабилизация по линии измеряется при переходе от низкой к высокой линии при номинальной нагрузке. |
