GC30E-4P1J - импульсный сетевой адаптер-зарядное устройство 14,3 В для аккумуляторных систем с режимами CC/CV.
Назначение и общая характеристика

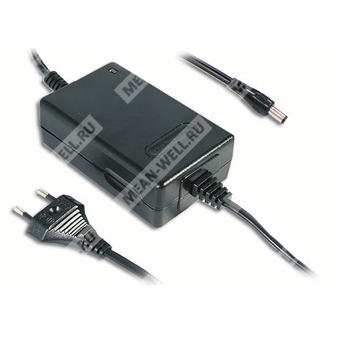

GC30E-4P1J представляет собой сетевой источник питания с функцией зарядного устройства, предназначенный для работы с аккумуляторными системами и нагрузками, требующими режимов постоянного тока и постоянного напряжения. Изделие относится к серии GC30E и рассчитано на подключение к универсальной сети переменного тока. Конструкция выполнена в полностью закрытом пластиковом корпусе с индикацией состояния нагрузки двумя светодиодами.
Расшифровка партномера
| Позиция | Расшифровка |
| GC30E | Серия зарядных адаптеров Mean Well с выходной мощностью 16,8–30 Вт |
| 4 | Номинальное выходное напряжение 14,3 В |
| P1J | Исполнение с выходным разъёмом P1J, штекер 2,1 × 5,5 × 11 мм, центр положительный |
Основные особенности
- Зарядное устройство для свинцово-кислотных аккумуляторов: заливных, GEL и AGM, а также для литий-ионных аккумуляторов на основе лития-железа и лития-марганца.
- Универсальный вход переменного тока с полным диапазоном.
- Класс II, без защитного заземляющего контакта.
- Потребление холостого хода менее 1,0 Вт.
- Режимы постоянного тока и постоянного напряжения.
- Подходит для продолжительной нагрузки.
- Предназначен для оборудования с высокими пусковыми токами.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Двухцветная светодиодная индикация состояния заряда.
- Полностью закрытый пластиковый корпус.
- Высокая надёжность.
- Соответствие требованиям TUV, EAC, CB, FCC, CE, UKCA.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 14,3 В |
| Номинальный выходной ток | 2,09 А |
| Диапазон регулирования выходного тока | 0 ~ 2,09 А |
| Номинальная выходная мощность | 30 Вт |
| Пульсации и шум | 100 мВп-п |
| Диапазон напряжения зарядки | 13,5 ~ 14,5 В |
| Регулировка по линии | ±0,5% |
| Светодиодная индикация | Зелёный светодиод: ON при токе заряда < 100 мА; красный светодиод: ON при токе заряда > 250 мА |
| Режим перегрузки | 90 ~ 110% — режим ограничения постоянного тока; свыше 300% — импульсный режим |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, типовое значение | 78% |
| Потребляемый ток | 0,7 А / 100 В AC; 0,35 А / 230 В AC |
| Пусковой ток, максимум | 40 А / 230 В AC |
| Ток утечки, максимум | 0,25 мА / 240 В AC |
Защита
| Вид защиты | Принцип работы |
| Перегрузка | Ограничение постоянным током, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение | 110 ~ 135% от номинального выходного напряжения |
| Перенапряжение | Ограничение с помощью стабилитрона |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | 0 ~ +50 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | Вход/выход: 3 кВ AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55014-1 класс B, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 11; уровень для лёгкой промышленности, критерий A; EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габариты | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 405 г |
| Упаковка | 36 шт. / 16,5 кг / коробка |
Подключение
| Параметр | Значение |
| Разъём | Стандартный тип P1J: 2,1 × 5,5 × 11 мм, штекер типа tuning fork, центр положительный |
| Кабель | Стандартный 18 AWG UL1185, 6 ft для 14,3 В ~ 28,6 В; 4 ft для 4,2 В ~ 8,4 В |
Примечания
- Модификация зарядных характеристик может потребоваться для различных спецификаций аккумуляторов. Для уточнения следует обращаться к поставщику аккумуляторов и в MEAN WELL.
- Все параметры нормированы при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH.
- Выходное напряжение задаётся в точке измерения на клемме штекера при нагрузке 0%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Диапазон выходного зарядного напряжения измеряется от 0% до 100% номинальной нагрузки.
- Регулировка по линии измеряется при переходе от низкого входного напряжения к высокому при номинальной нагрузке.
Дополнительные сведения
| Параметр | Значение |
| Серия | GC30E |
| Диапазон мощности серии | 16,8 ~ 30 Вт |
| Тип корпуса | Полностью закрытый пластиковый |
| Тип работы | CC/CV |
| Назначение по аккумуляторам | Свиново-кислотные и литий-ионные аккумуляторы |
