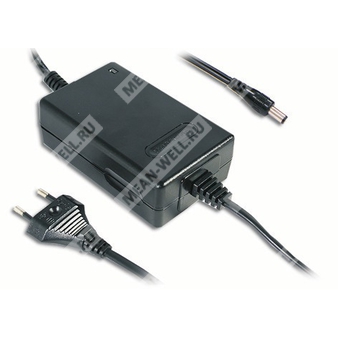

GC30E-5P1J - сетевой адаптер-зарядное устройство для аккумуляторов и постоянной нагрузки.
Назначение: импульсный источник питания переменного тока с функцией зарядного устройства, предназначенный для зарядки свинцово-кислотных и литиевых аккумуляторов, а также для питания оборудования с режимами постоянного тока и постоянного напряжения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| GC30E | серия зарядных адаптеров Mean Well мощностью 16,8–30 Вт |
| 5 | выходное напряжение 16,8 В |
| P1J | тип выходного штекера: цилиндрический 2,1 × 5,5 × 11 мм, центр «плюс» |
| GC30E-5P1J | исполнение серии с выходом 16,8 В и штекером P1J |
Краткое описание
Изделие относится к серии GC30E и представляет собой универсальный AC/DC адаптер с функцией зарядки, реализующий режимы постоянного тока и постоянного напряжения. Модель рассчитана на подключение к сети переменного тока широкого диапазона и применяется для зарядки аккумуляторных батарей, а также для питания нагрузки с выраженными пусковыми токами.
Особенности
- зарядное устройство для свинцово-кислотных аккумуляторов: заливные, Gel, AGM;
- совместимость с литий-ионными аккумуляторами: литий-железо и литий-марганец;
- универсальный вход переменного тока с расширенным диапазоном;
- поставка с евро-вилкой питания 2-pin;
- класс II, без защитного заземляющего контакта;
- потребление энергии на холостом ходу менее 1,0 Вт;
- режимы CC/CV: постоянный ток и постоянное напряжение;
- подходит для длительной нагрузки;
- ориентировано на оборудование с высокими пусковыми токами;
- защиты: короткое замыкание, перегрузка, перенапряжение, перегрев;
- двухцветная светодиодная индикация состояния заряда;
- полностью закрытый пластиковый корпус;
- высокая надежность.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 16,8 В |
| Номинальный выходной ток | 1,6 А |
| Диапазон выходного тока | 0 ~ 1,6 А |
| Номинальная выходная мощность | 27 Вт |
| Пульсации и шум | 100 мВ пик-пик |
| Диапазон зарядного напряжения | 16 ~ 17 В |
| Диапазон установки напряжения | 16,8 В |
| Стабилизация по линии | ±0,5% |
| Светодиодная индикация | Зелёный светодиод включается при токе нагрузки менее 100 мА, красный — при токе более 250 мА |
| Режим зарядки | 90 ~ 110% — режим постоянного тока; свыше 300% — импульсный режим |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, типовое значение | 78% |
| Потребляемый ток | 0,7 А при 100 В переменного тока; 0,35 А при 230 В переменного тока |
| Пусковой ток | 40 А при 230 В переменного тока |
| Ток утечки | 0,25 мА при 240 В переменного тока |
Защита
| Вид защиты | Принцип работы |
| Перегрузка | Ограничение постоянного тока; восстановление происходит автоматически после устранения аварийного режима |
| Перенапряжение | 110 ~ 135% от номинального выходного напряжения; защита выполнена на стабилитроне |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0 ~ +50 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C в диапазоне 0 ~ 50 °C |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, суммарно 60 мин. по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход/выход: 3 кВ переменного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55014-1 class B, FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 11; уровень light industry, критерий A, EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
| Габариты | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 405 г |
| Упаковка | 36 шт. / 16,5 кг / картонная коробка |
Подключение
| Элемент | Описание |
| Выходной штекер | Стандартный тип P1J: 2,1 × 5,5 × 11 мм, центр «плюс» |
| Кабель | Стандартный кабель 18 AWG UL1185 длиной 6 ft и 4 ft для выходов 4,2 В ~ 8,4 В; для исполнения 14,3 В ~ 28,6 В используется UL1185 18 AWG длиной 1830 ±50 мм |
| Входная вилка | Европейский тип 6 ft, 2 контакта |
Режим зарядки
Алгоритм зарядки двухступенчатый. На первом этапе устройство работает в области постоянного тока, ограничивая зарядный ток до номинального значения. На втором этапе происходит переход в область постоянного напряжения с последующим снижением тока до режима поддерживающей зарядки.
| Этап | Характер работы |
| Этап 1 | Область постоянного тока, ток заряда ограничен до номинального значения |
| Этап 2 | Область постоянного напряжения, переход к плавающему заряду |
Примечания
| № | Текст |
| 1 | Модификация спецификации зарядного устройства может потребоваться для различных характеристик аккумуляторов. Для подробностей следует обращаться к поставщику аккумуляторов и Mean Well. |
| 2 | Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%. |
| 3 | Выходное напряжение измеряется на контактах штекера при нагрузке 0%. |
| 4 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершённой конденсаторами 0,1 мкФ и 47 мкФ. |
| 5 | Диапазон выходного зарядного напряжения измеряется от 0% до 100% номинальной нагрузки. |
| 6 | Стабилизация по линии измеряется при переходе от низкого уровня сетевого напряжения к высокому при номинальной нагрузке. |
Область применения
- зарядка свинцово-кислотных аккумуляторов;
- зарядка литий-ионных аккумуляторов;
- питание оборудования с высокой импульсной нагрузкой;
- применение в автономных и промышленно-бытовых системах питания, где требуется компактный AC/DC адаптер с зарядной функцией.
