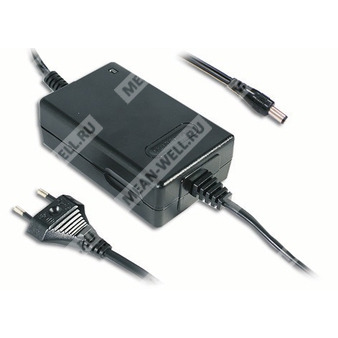

GC30E-6P1J - импульсный сетевой адаптер-зарядное устройство 30 Вт для зарядки аккумуляторов и питания нагрузки.
Назначение: источник питания с функцией зарядного устройства для свинцово-кислотных и литиевых аккумуляторов, работающий в режимах постоянного тока и постоянного напряжения.
Расшифровка партномера
| Партномер | Расшифровка |
| GC30E | Серия сетевых адаптеров с функцией зарядки, мощность до 30 Вт |
| 6 | Выходное номинальное напряжение 28,6 В |
| P1J | Исполнение с цилиндрическим штекером 2,1 × 5,5 × 11 мм, центр «плюс» |
Общее описание
GC30E-6P1J представляет собой полностью закрытый пластмассовый сетевой адаптер с зарядной функцией, рассчитанный на питание и заряд аккумуляторных систем. Устройство поддерживает режимы постоянного тока и постоянного напряжения, имеет двухцветную светодиодную индикацию состояния нагрузки и оснащено защитами от короткого замыкания, перегрузки, перенапряжения и перегрева.
Особенности
- Предназначен для свинцово-кислотных аккумуляторов: заливных, гелевых и AGM.
- Подходит для литий-ионных аккумуляторов: литий-железо-фосфатных и литий-марганцевых.
- Универсальный диапазон входного напряжения переменного тока.
- Поддержка полного диапазона сетевого питания.
- Класс II по электробезопасности, без заземляющего контакта.
- Потребление мощности без нагрузки менее 1,0 Вт.
- Режимы зарядки: постоянный ток, постоянное напряжение.
- Подходит для непрерывной нагрузки.
- Предназначен для оборудования с высокими пусковыми токами.
- Двухцветный светодиод для индикации состояния заряда.
- Полностью закрытый пластиковый корпус.
- Высокая надежность.
- Соответствие требованиям TUV, EAC, CB, FCC, CE, UKCA.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 28,6 В |
| Диапазон регулировки выходного напряжения | 27,1 ~ 28,8 В |
| Номинальный выходной ток | 1,04 А |
| Диапазон выходного тока | 0 ~ 1,04 А |
| Номинальная выходная мощность | 30 Вт |
| Пульсации и шум | 150 мВ п-п |
| Стабилизация по линии | ±0,5% |
| Диапазон напряжения зарядки | 27,1 ~ 28,8 В |
| Светодиодная индикация | Зеленый светодиод включен при токе менее 100 мА, красный светодиод включен при токе более 250 мА |
| Режим перегрузки | 90 ~ 110% — режим постоянного тока, свыше 300% — импульсный режим |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Потребляемый ток | 0,7 А при 100 В переменного тока; 0,35 А при 230 В переменного тока |
| Пусковой ток | 40 А при 230 В переменного тока |
| Ток утечки | 0,25 мА при 240 В переменного тока |
| КПД, тип. | 80% |
| Время включения, нарастания и удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Защита
| Функция защиты | Описание |
| Перегрузка | Ограничение постоянным током, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110 ~ 135% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение на стабилитроне |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Порог перегрева | IC1_Tj > 130°C |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | 0 ~ +50°C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | Вход/выход: 3 кВ переменного тока |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В постоянного тока / 25°C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55014-1 класс B, FCC Part 15 класс B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 11, уровень light industry, критерий A, EAC TP TC 020 |
Конструкция
| Параметр | Значение |
| Габаритные размеры | 108 × 67 × 36 мм |
| Масса | 405 г |
| Упаковка | 36 шт. / 16,5 кг / картонная коробка |
| Тип корпуса | Полностью закрытый пластиковый корпус |
| Световая индикация | 2 цвета |
Разъемы и кабели
| Параметр | Значение |
| Штекер | Стандартный тип P1J: 2,1 × 5,5 × 11 мм, центр «плюс» |
| Кабель | Стандартный кабель 18 AWG UL1185 длиной 6 ft и 4 ft только для выходов 4,2 В ~ 8,4 В; другие исполнения доступны по запросу |
| Применяемый разъем | P1J, опция |
Параметры модели GC30E-6P1J
| Параметр | Значение |
| Серия | GC30E |
| Исполнение по напряжению | 28,6 В |
| Максимальный ток | 1,04 А |
| Максимальная мощность | 30 Вт |
| Тип разъема | P1J |
| Полярность | Центр «плюс» |
Примечания
| № | Текст примечания |
| 1 | Модификация зарядного устройства может потребоваться для различных характеристик аккумуляторов. Для подробностей следует обратиться к производителю аккумуляторов и MEAN WELL. |
| 2 | Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25°C и влажности 70% RH. |
| 3 | Выходное напряжение постоянного тока измеряется на контактных выводах штекера при нагрузке 0%. |
| 4 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершенной конденсаторами 0,1 мкФ и 47 мкФ. |
| 5 | Диапазон выходного напряжения зарядки измеряется от 0% до 100% номинальной нагрузки. |
| 6 | Стабилизация по линии измеряется от низкого до высокого уровня входного напряжения при номинальной нагрузке. |
Дополнительные сведения: устройство относится к классу II, не имеет заземляющего контакта, рассчитано на универсальный вход переменного тока и полный диапазон питания. Поддерживается зарядка в двух стадиях: участок постоянного тока и участок постоянного напряжения с последующим плавающим зарядом.
