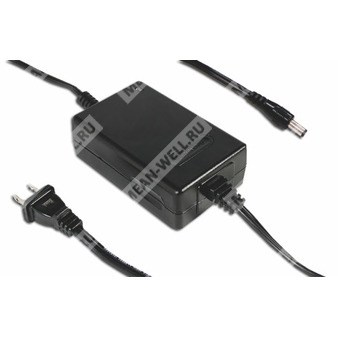

GC30U-0P1J - сетевой AC-DC адаптер с функцией зарядного устройства для аккумуляторов.
GC30U-0P1J — импульсный источник питания класса II с универсальным входом переменного тока и режимом зарядки в профиле постоянного тока/постоянного напряжения, предназначенный для зарядки аккумуляторных батарей и питания нагрузки.
Краткое назначение
Изделие предназначено для зарядки свинцово-кислотных аккумуляторов (заливных, гелевых, AGM), а также литий-ионных аккумуляторов на основе литий-железа и литий-марганца, с поддержкой двухступенчатого алгоритма зарядки.
Расшифровка партномера
| Обозначение | Расшифровка |
| GC30U | Серия AC-DC адаптеров Mean Well с функцией зарядного устройства, мощность до 30 Вт |
| 0 | Модификация с выходным напряжением 4,2 В |
| P1J | Тип выходного разъема: штекер P1J, центр положительный |
Особенности
- Зарядное устройство для свинцово-кислотных аккумуляторов: заливных, гелевых и AGM.
- Поддержка литий-ионных аккумуляторов: литий-железо и литий-марганец.
- Универсальный вход переменного тока с полным диапазоном.
- Вилка питания сетевая типа США, 2 контакта.
- Класс II, без заземляющего контакта.
- Потребление без нагрузки менее 1,0 Вт.
- Режимы стабилизации: постоянный ток и постоянное напряжение.
- Пригоден для непрерывной нагрузки.
- Подходит для оборудования с высоким пусковым током.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Двухцветная светодиодная индикация состояния зарядки.
- Полностью закрытый пластиковый корпус.
- Высокая надежность.
Характеристики выхода
| Параметр | Значение |
| Выходное напряжение, установленное на заводе | 4,2 В |
| Номинальный ток | 4 А |
| Диапазон тока | 0…4 А |
| Номинальная мощность | 16,8 Вт |
| Пульсации и шум, максимум | 50 мВ п-п |
| Диапазон напряжения зарядки | 3,6…4,4 В |
| Линейная стабилизация | ±1,0% |
| Индикация светодиода | Зеленый светодиод включен при токе менее 100 мА, красный светодиод включен при токе более 250 мА |
Характеристики входа
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока / 127…370 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| КПД, типовое значение | 55% |
| Входной ток | 0,7 А при 100 В AC; 0,35 А при 230 В AC |
| Пусковой ток, максимум | 40 А при 230 В AC |
| Ток утечки, максимум | 0,25 мА при 240 В AC |
| Время установки, нарастания и удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Защита
| Вид защиты | Условие срабатывания | Тип защиты |
| Перегрузка | 90…110% в режиме постоянного тока и свыше 300% в импульсном режиме | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110…135% от номинального выходного напряжения | Ограничение на стабилитроне |
| Перегрев | Температура кристалла IC1 выше 130 °C | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0…+50 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, общая продолжительность 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA22.2, EAC TP TC 004 |
| Испытательное напряжение | Вход–выход: 3 кВ AC |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
| Габариты | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 405 г |
| Упаковка | 36 шт. / 16,5 кг / короб |
| Тип корпуса | Полностью закрытый пластиковый корпус |
Подключение
| Параметр | Значение |
| Выходной штекер | Стандартный тип P1J: 2,1 × 5,5 × 11 мм, центр положительный |
| Кабель | Стандартный кабель UL1185 18 AWG длиной 6 ft и 4 ft для вариантов 4,2…8,4 В |
Примечания
- Модификация зарядных параметров может потребоваться для различных спецификаций аккумуляторов; для уточнения следует обращаться к производителю аккумуляторов и Mean Well.
- Все параметры указаны при входном напряжении 115 В AC, номинальной нагрузке, температуре 25 °C и влажности 70% RH.
- Выходное напряжение измеряется на клеммах штекера при нагрузке 0%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершенной конденсаторами 0,1 мкФ и 47 мкФ.
- Диапазон выходного зарядного напряжения измеряется от 0% до 100% номинальной нагрузки.
- Линейная стабилизация измеряется при переходе от низкого к высокому уровню входного напряжения при номинальной нагрузке.
Алгоритм зарядки
Зарядка выполняется по двухступенчатому закону:
- Этап 1 — зона постоянного тока.
- Этап 2 — зона постоянного напряжения.
- После достижения максимального напряжения устройство переходит в режим поддерживающей зарядки.
Светодиодная индикация
| Состояние светодиода | Состояние нагрузки |
| Красный | Зарядка |
| Зеленый | Поддерживающая зарядка |
Статические и дерейтинг-характеристики
При температуре окружающей среды до 40 °C допускается 100% нагрузки, далее нагрузка снижается по графику дерейтинг-характеристики до 50 °C. Входной диапазон обеспечивает работоспособность в пределах 90…264 В AC, при этом полезная зона по нагрузке достигает 100% в широком диапазоне входных напряжений.
