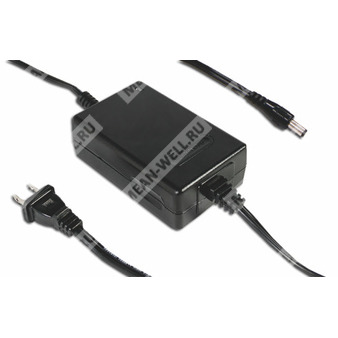

GC30U-11P1J - AC/DC адаптер с функцией зарядного устройства для аккумуляторов 7,2 В.
GC30U-11P1J — импульсный сетевой AC/DC источник питания с режимами постоянного тока и постоянного напряжения, предназначенный для зарядки свинцово-кислотных и литиевых аккумуляторов, а также для питания нагрузок с высокими пусковыми токами.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| GC30U | Серия AC/DC адаптеров с функцией зарядного устройства, мощность до 30 Вт |
| 11 | Выходное напряжение 7,2 В |
| P1J | Тип выходного разъёма P1J, полярность: центр положительный |
Основные особенности
- Зарядное устройство для свинцово-кислотных аккумуляторов (заливных, гелевых, AGM) и литий-ионных аккумуляторов (литий-железо-фосфатных и литий-марганцевых).
- Универсальный вход переменного тока с полным диапазоном.
- Класс II по электробезопасности, без заземляющего контакта.
- Потребление энергии без нагрузки менее 1,0 Вт.
- Режимы постоянного тока и постоянного напряжения.
- Подходит для продолжительной нагрузки.
- Предназначен для оборудования с высокими пусковыми токами.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Двухцветный светодиод индикации состояния зарядки.
- Полностью закрытый пластиковый корпус.
- Высокая надёжность.
Выход
| Параметр | Значение |
|---|
| Выходное напряжение, установленное на заводе | 7,2 В |
| Номинальный ток | 3 А |
| Диапазон тока | 0 ~ 3 А |
| Номинальная мощность | 21,6 Вт |
| Пульсации и шум, максимум | 80 мВ п-п |
| Диапазон напряжения зарядки | 6,5 ~ 7,5 В |
| Линейная стабилизация | ±0,5% |
| Индикация светодиода | Зелёный светодиод — ток менее 100 мА, красный светодиод — ток более 250 мА |
| Время установки, нарастания и удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90 ~ 264 В переменного тока / 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, типовое значение | 74% |
| Входной ток | 0,7 А при 100 В AC; 0,35 А при 230 В AC |
| Пусковой ток, максимум | 40 А при 230 В AC |
| Ток утечки, максимум | 0,25 мА при 240 В AC |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 90 ~ 110%: режим постоянного тока и режим импульсной работы более 300% |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения аварийного режима |
| Перенапряжение | 110 ~ 135% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение с помощью стабилитрона |
| Перегрев | IC1_Tj > 130℃ |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | 0 ~ +50℃ |
| Рабочая влажность | 20% ~ 90% относительной влажности, без конденсации |
| Температура и влажность хранения | -20 ~ +85℃, 10 ~ 95% относительной влажности |
| Температурный коэффициент | ±0,03% / ℃ (0 ~ 50℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 минут по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, CSA22.2, EAC TP TC 004 |
| Испытательное напряжение | Вход-выход: 3 кВ AC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25℃ / 70% RH |
| Эмиссия ЭМС | Соответствие FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EAC TP TC 020 |
Прочее
| Параметр | Значение |
|---|
| Габариты | 108 × 67 × 36 мм (Д × Ш × В) |
| Упаковка | 405 г; 36 шт. / 16,5 кг / короб |
| Разъём | Стандартный тип P1J: 2,1 × 5,5 × 11 мм, «вилка» с центральным положительным контактом; возможны другие варианты по запросу |
| Кабель | Стандартный кабель 18AWG UL1185 длиной 6 ft для 14,3 ~ 28,6 В; для 4,2 ~ 8,4 В — 16AWG UL1185 длиной 4 ft; возможны другие варианты по запросу |
Кривая зарядки
Зарядка выполняется в два этапа: сначала область постоянного тока, затем область постоянного напряжения. На этапе 1 зарядный ток поддерживается на уровне Imax, на этапе 2 напряжение ограничивается до Vmax, после чего процесс переходит в режим поддерживающей зарядки (Float Charging).
Назначение светодиодной индикации
| Состояние светодиода | Состояние нагрузки |
|---|
| Красный | Зарядка |
| Зелёный | Поддерживающая зарядка |
Параметры статических характеристик
При входном напряжении в диапазоне 90 ~ 264 В адаптер обеспечивает стабильную работу в пределах заявленных выходных характеристик. График подтверждает поддержание нагрузки до 100% в рабочем диапазоне сетевого напряжения.
Примечания
- Модификация спецификации зарядного устройства может потребоваться для различных характеристик аккумулятора. Для подробностей следует обращаться к производителю аккумуляторов и MEAN WELL.
- Все параметры указаны при входном напряжении 115 В AC, номинальной нагрузке, температуре окружающей среды 25℃ и относительной влажности 70%.
- Выходное напряжение измеряется на клеммах разъёма при нагрузке 0%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Диапазон выходного напряжения зарядки измеряется от 0% до 100% номинальной нагрузки.
- Линейная стабилизация измеряется при переходе от низкой к высокой линии при номинальной нагрузке.
