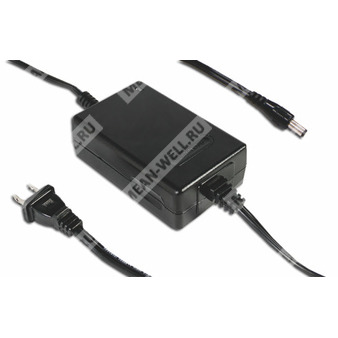

GC30U-1P1J - сетевой AC-DC адаптер с функцией зарядного устройства для аккумуляторов в режиме CC/CV.
Назначение: импульсный AC-DC источник питания с функцией зарядного устройства, предназначенный для зарядки свинцово-кислотных и литиевых аккумуляторных батарей, а также для питания нагрузок с постоянным током и напряжением.
Расшифровка партномера
| Позиция | Расшифровка |
| GC30U | Серия AC-DC адаптеров с функцией зарядного устройства, класс мощности до 30 Вт |
| 1 | Исполнение с выходным напряжением 5,6 В |
| P1J | Исполнение с выходным разъёмом типа P1J, штекер 2,1 × 5,5 × 11 мм, центральный контакт положительный |
Краткое описание серии
Изделие представляет собой адаптер серии GC30U с универсальным входом переменного тока, работой в широком диапазоне сетевого напряжения и поддержкой зарядного профиля для различных типов аккумуляторов. Для версии GC30U-1P1J задано номинальное выходное напряжение 5,6 В и номинальный ток 3,99 А.
Особенности
- Зарядное устройство для свинцово-кислотных батарей (заливных, Gel и AGM) и литий-ионных батарей (литий-железо-фосфатных и литий-марганцевых).
- Универсальный вход переменного тока, полный диапазон.
- Сетевой шнур с вилкой американского типа, 2 контакта.
- Питание класса II, без заземляющего контакта.
- Потребление без нагрузки менее 1,0 Вт.
- Режимы стабилизации: постоянный ток и постоянное напряжение (CC/CV).
- Предназначено для длительной непрерывной нагрузки.
- Подходит для оборудования с высоким пусковым током.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Двухцветная светодиодная индикация статуса заряда.
- Полностью закрытый пластиковый корпус.
- Высокая надёжность.
- Соответствие требованиям UL, cUL, EAC, CB, FCC.
Выход
| Параметр | Значение |
| Партномер | GC30U-1P1J |
| Сетевой модельный номер | GC30U-1 |
| Постоянное выходное напряжение | 5,6 В |
| Номинальный ток | 3,99 А |
| Диапазон тока | 0 ~ 3,99 А |
| Номинальная мощность | 22,38 Вт |
| Пульсации и шум | 50 мВ п-п |
| Диапазон зарядного напряжения | 5 ~ 5,8 В |
| Линейная стабилизация | ±0,5% |
| Светодиодная индикация | Зелёный светодиод — ток менее 100 мА; красный светодиод — ток более 250 мА |
| Время установки, нарастания и удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, тип. | 70% |
| Входной ток | 0,7 А при 100 В переменного тока; 0,35 А при 230 В переменного тока |
| Пусковой ток, макс. | 40 А при 230 В переменного тока |
| Ток утечки, макс. | 0,25 мА при 240 В переменного тока |
Защиты
| Параметр | Значение |
| Перегрузка | 90 ~ 110%: режим постоянного тока и более 300% импульсный режим |
| Тип защиты от перегрузки | Ограничение постоянным током, автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение | 110 ~ 135% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение с помощью стабилитрона |
| Перегрев | Tj микросхемы IC1 > 130°C |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0 ~ +50°C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA22.2, EAC TP TC 004 |
| Испытательное напряжение | Вход-выход: 3 кВ переменного тока |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В постоянного тока / 25°C / 70% RH |
| Эмиссия по ЭМС | Соответствие FCC part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габариты | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 405 г |
| Упаковка | 36 шт. / 16,5 кг / картонная коробка |
| Разъём | Стандартный тип P1J: 2,1 × 5,5 × 11 мм, «вилка-вилка», центральный контакт положительный; доступны другие исполнения по запросу |
| Кабель | Стандартный кабель 18 AWG UL1185, 6 ft и 4 ft для выходов 4,2 ~ 8,4 В только со склада; доступны другие исполнения по запросу |
Статические характеристики
| Параметр | Значение |
| Зависимость нагрузки от входного напряжения | При 0 ~ 70 В входного напряжения нагрузка не нормируется; в диапазоне 70 ~ 80 В начинается рост до 100%; при 80 ~ 264 В — 100% |
Зарядная характеристика
Заряд происходит в два этапа: этап 1 — область постоянного тока; этап 2 — область постоянного напряжения. После достижения напряжения Vmax устройство переходит к плавающему заряду. Схема зарядной кривой ориентирована на аккумуляторы свинцово-кислотного и литиевого типов, указанных в документе.
Примечания
- Для различных аккумуляторных спецификаций может потребоваться корректировка параметров зарядного устройства. За деталями следует обращаться к поставщику аккумуляторов и в MEAN WELL.
- Все параметры указаны при входном напряжении 115 В переменного тока, номинальной нагрузке и температуре окружающей среды 25°C при влажности 70% RH, если не оговорено иное.
- Выходное постоянное напряжение измеряется на клеммах разъёма при 0% нагрузки.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Диапазон выходного зарядного напряжения измеряется от 0% до 100% номинальной нагрузки.
- Линейная стабилизация измеряется при переходе от низкой сети к высокой сети на номинальной нагрузке.
