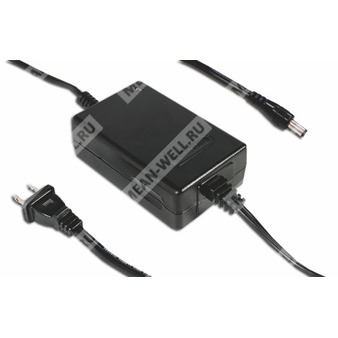

GC30U-2P1J - AC/DC адаптер-зарядное устройство для аккумуляторов с двухступенчатым режимом заряда.
Компонент GC30U-2P1J представляет собой сетевой AC/DC источник питания с функцией зарядного устройства, предназначенный для заряда аккумуляторных батарей в режиме постоянного тока и постоянного напряжения. Устройство рассчитано на универсальный диапазон входного напряжения сети переменного тока, имеет встроенные защиты и индикацию состояния заряда двумя светодиодами.
Расшифровка партномера
| Позиция | Значение |
| GC30U | Серия AC/DC адаптеров-зарядных устройств Mean Well мощностью до 30 Вт |
| 2 | Выходное номинальное напряжение 8,4 В |
| P1J | Исполнение с вилкой P1J: штекер 2,1 × 5,5 × 11 мм, центр положительный |
Основные особенности
- Зарядное устройство для свинцово-кислотных аккумуляторов: заливных, Gel и AGM.
- Поддержка Li-ion аккумуляторов: литий-железо-фосфатных и литий-марганцевых.
- Универсальный вход переменного тока с полным диапазоном.
- Двухрежимная зарядка: постоянный ток и постоянное напряжение.
- Подходит для длительной непрерывной нагрузки.
- Предназначен для оборудования с высокими пусковыми токами.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Двухцветная светодиодная индикация состояния заряда.
- Полностью закрытый пластиковый корпус.
- Класс II, без защитного заземляющего контакта.
- Низкое потребление холостого хода.
Область применения
Источник питания и зарядное устройство для промышленной и бытовой аппаратуры, где требуется заряд аккумуляторов с контролируемым профилем CC/CV и ограничением тока.
Технические параметры
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 8,4 В |
| Номинальный выходной ток | 3 А |
| Диапазон выходного тока | 0 ~ 3 А |
| Номинальная выходная мощность | 25,2 Вт |
| Пульсации и шум, не более | 80 мВ п-п |
| Диапазон напряжения заряда | 7,7 ~ 8,6 В |
| Регулирование по линии | ±0,5% |
| Индикация светодиода | Зелёный светодиод — ток менее 100 мА; красный светодиод — ток более 250 мА |
| Режим заряда | Постоянный ток / постоянное напряжение |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC, 127 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Потребляемый ток | 0,7 А при 100 В AC; 0,35 А при 230 В AC |
| Пусковой ток, не более | 40 А при 230 В AC |
| Ток утечки, не более | 0,25 мА при 240 В AC |
| КПД, типовое значение | 76% |
| Время запуска, нарастания и удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | 90 ~ 110% в режиме постоянного тока и более 300% в импульсном режиме |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после снятия аварийного режима |
| Перенапряжение | 110 ~ 135% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение стабилитроном |
| Перегрев | IC1_Tj > 130 °C |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0 ~ +50 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения | -20 ~ +85 °C |
| Влажность хранения | 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, по 60 мин вдоль осей X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA22.2, EAC TP TC 004 |
| Испытательное напряжение | Вход-выход: 3 кВ AC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие FCC part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EAC TP TC 020 |
Габариты и конструкция
| Параметр | Значение |
| Габариты | 108 × 67 × 36 мм (Д × Ш × В) |
| Тип корпуса | Полностью закрытый пластиковый корпус |
| Светодиод индикации | Есть |
| Размеры корпуса на чертеже | 106 мм и 108 мм по длине, 67 мм по ширине, 36 мм по высоте |
Упаковка
| Параметр | Значение |
| Масса изделия | 405 г |
| Количество в коробке | 36 шт. |
| Масса коробки | 16,5 кг |
Подключение
| Параметр | Значение |
| Штекер | Стандартный тип P1J: 2,1 × 5,5 × 11 мм, центр положительный |
| Кабель | Стандартный 18 AWG UL1185, 6 ft и 4 ft для выходов 4,2 ~ 8,4 В; для исполнения 14,3 ~ 28,6 В — 18 AWG UL1185 6 ft |
Примечания
1. Для различных спецификаций аккумуляторов может потребоваться изменение параметров зарядного устройства. Для уточнения следует обращаться к поставщику аккумуляторов и в MEAN WELL.
2. Все параметры указаны при входном напряжении 115 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, влажность 70% RH.
3. Напряжение постоянного тока: выходное напряжение задаётся на точке измерения на клемме штекера при 0% нагрузки.
4. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
5. Диапазон выходного напряжения заряда измеряется от 0% до 100% номинальной нагрузки.
6. Регулирование по линии измеряется при переходе от низкого сетевого напряжения к высокому при номинальной нагрузке.
