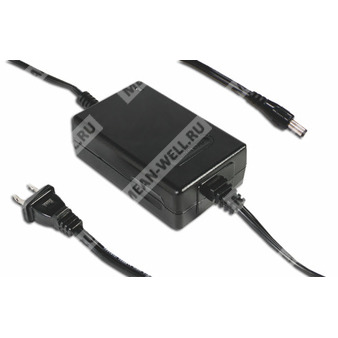

GC30U-4P1J - AC-DC адаптер 30 Вт с функцией зарядного устройства для аккумуляторных батарей.
Назначение: источник питания переменного/постоянного тока с режимом зарядки, предназначенный для питания нагрузки и зарядки аккумуляторов по алгоритму CC/CV.
Расшифровка партномера
| Позиция | Расшифровка |
| GC30U | Серия AC-DC адаптеров с функцией зарядного устройства, мощность до 30 Вт |
| 4 | Выходное напряжение 14,3 В |
| P1J | Исполнение с круглым штекером 2,1 × 5,5 × 11 мм, центральный контакт положительный |
Краткое описание
GC30U-4P1J представляет собой сетевой AC-DC адаптер серии GC30U с режимом зарядного устройства, рассчитанный на работу с аккумуляторными системами и оборудованием с повышенными пусковыми токами. Устройство работает в режиме постоянного тока и постоянного напряжения, обеспечивает индикацию состояния зарядки двумя светодиодами и оснащено комплектом защит от аварийных режимов.
Особенности
- Зарядное устройство для свинцово-кислотных батарей: заливных, GEL и AGM.
- Поддержка литий-ионных аккумуляторов: литий-железо-фосфатных и литий-марганцевых.
- Универсальный вход переменного тока с полным диапазоном.
- Класс II, без заземляющего контакта.
- Потребление холостого хода менее 1,0 Вт.
- Режимы постоянного тока и постоянного напряжения.
- Подходит для длительной нагрузки.
- Предназначен для оборудования с высоким пусковым током.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Два светодиода для индикации процесса зарядки.
- Полностью закрытый пластиковый корпус.
- Высокая надежность.
Область применения
Питание и зарядка аккумуляторных систем, а также подключение оборудования, требующего стабилизированного источника с режимом CC/CV и возможностью работы с переходными токовыми нагрузками.
Выход
| Параметр | Значение |
| Выходное напряжение, установленное на заводе | 14,3 В |
| Номинальный ток | 2,09 А |
| Диапазон тока | 0 ~ 2,09 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум | 100 мВ п-п, максимум |
| Диапазон зарядного напряжения | 13,5 ~ 14,5 В |
| Стабилизация по линии | ±0,5% |
| Светодиодная индикация | Зеленый светодиод — ток менее 100 мА; красный светодиод — ток более 250 мА |
| Режим работы | Постоянный ток / постоянное напряжение |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| Потребляемый ток | 0,7 А при 100 В AC; 0,35 А при 230 В AC |
| Пусковой ток | 40 А при 230 В AC, максимум |
| Ток утечки | 0,25 мА при 240 В AC, максимум |
| КПД, тип. | 78% |
| Время установки, нарастания и удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | 90 ~ 110% — режим постоянного тока и свыше 300% — импульсный режим |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110 ~ 135% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение стабилитроном |
| Перегрев | IC1_Tj > 130°C |
| Тип защиты от перегрева | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0 ~ +50°C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения | -20 ~ +85°C |
| Влажность хранения | 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA22.2, EAC TP TC 004 |
| Испытательное напряжение | Вход–выход: 3 кВ AC |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В DC / 25°C / 70% RH |
| Эмиссия ЭМС | Соответствие FCC Part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EAC TP TC 020 |
Механические характеристики
| Параметр | Значение |
| Габариты | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 405 г |
| Упаковка | 36 шт. / 16,5 кг / картонная коробка |
| Корпус | Полностью закрытый пластиковый |
| Индикатор | Светодиодный, 2 цвета |
Разъем и кабель
| Параметр | Значение |
| Исполнение штекера | Стандартный тип P1J |
| Размер штекера | 2,1 × 5,5 × 11 мм |
| Полярность | Центральный контакт положительный |
| Кабель | Стандартный кабель UL1185 18 AWG длиной 6 футов; для выходов 4,2 ~ 8,4 В также доступен кабель 4 фута |
Статические и режимные характеристики
| Параметр | Значение |
| Характеристика по нагрузке | 100% нагрузки в области до около 40°C, затем снижение до 70% при 50°C и до 0% при дальнейшем росте температуры |
| Характеристика по входному напряжению | Работа в диапазоне 90 ~ 264 В AC с выходом на номинальную нагрузку после приблизительно 70 В AC |
| Режим зарядки | Стадия 1: постоянный ток; стадия 2: постоянное напряжение; далее поддержание заряда |
Примечания
| № | Содержание |
| 1 | Модификация спецификации зарядного устройства может потребоваться для разных параметров аккумулятора. Для деталей следует обращаться к поставщику аккумулятора и MEAN WELL. |
| 2 | Все параметры указаны при входном напряжении 115 В AC, номинальной нагрузке, температуре окружающей среды 25°C и влажности 70% RH. |
| 3 | Выходное напряжение постоянного тока измеряется на клеммах штекера при 0% нагрузки. |
| 4 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершенной конденсаторами 0,1 мкФ и 47 мкФ. |
| 5 | Диапазон выходного зарядного напряжения измеряется от 0% до 100% номинальной нагрузки. |
| 6 | Стабилизация по линии измеряется при изменении входного напряжения от низкого к высокому при номинальной нагрузке. |
