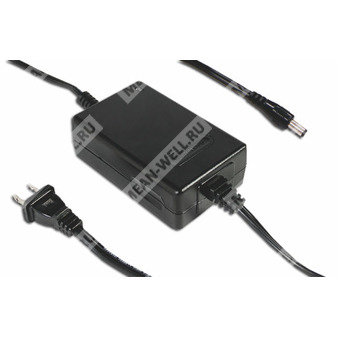

GC30U-5P1J - AC/DC адаптер 16,8–30 Вт с функцией зарядного устройства для аккумуляторов.
Назначение: сетевой AC/DC источник питания с режимом зарядного устройства, предназначенный для зарядки свинцово-кислотных и литиевых аккумуляторов, а также для питания нагрузок с режимом постоянного тока и постоянного напряжения.
Краткое описание
Изделие серии GC30U представляет собой полностью закрытый пластиковый AC/DC адаптер класса II с универсальным входом переменного тока, низким потреблением без нагрузки и двухстадийным алгоритмом зарядки: режим постоянного тока с последующим режимом постоянного напряжения. Модификация GC30U-5P1J соответствует выходу 16,8 В и номинальному току 1,6 А.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| GC30U | Серия AC/DC адаптеров с функцией зарядного устройства, мощность до 30 Вт |
| 5 | Исполнение с установленным выходным напряжением 16,8 В |
| P1J | Исполнение с коаксиальным штекером P1J, стандартный тип; центр положительный |
Основные особенности
- Зарядное устройство для свинцово-кислотных аккумуляторов: заливных, GEL и AGM.
- Поддержка литий-ионных аккумуляторов: литий-железо-фосфатных и литий-марганцевых.
- Универсальный вход переменного тока с полным диапазоном.
- Класс II, без заземляющего контакта.
- Потребление без нагрузки менее 1,0 Вт.
- Режимы стабилизации тока и напряжения.
- Подходит для длительной работы под нагрузкой.
- Предназначен для оборудования с высокими пусковыми токами.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Двухцветная светодиодная индикация состояния зарядки.
- Полностью закрытый пластиковый корпус.
- Высокая надежность.
Параметры выхода
| Параметр | Значение |
| Выходное постоянное напряжение | 16,8 В |
| Номинальный ток | 1,6 А |
| Диапазон тока | 0 ... 1,6 А |
| Номинальная мощность | 27 Вт |
| Пульсации и шум | 100 мВ п-п, не более |
| Диапазон зарядного напряжения | 16 ... 17 В |
| Стабилизация по линии | ±0,5% |
| Индикация светодиода | Зеленый светодиод включен при токе менее 100 мА, красный светодиод включен при токе более 250 мА |
| Время установки, нарастания, удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 90 ... 264 В переменного тока; 127 ... 370 В постоянного тока |
| Диапазон частоты | 47 ... 63 Гц |
| КПД, типовое значение | 78% |
| Входной ток | 0,7 А при 100 В переменного тока; 0,35 А при 230 В переменного тока |
| Пусковой ток, максимум | 40 А при 230 В переменного тока |
| Ток утечки, максимум | 0,25 мА при 240 В переменного тока |
Защиты
| Параметр | Значение |
| Перегрузка | 90 ... 110% в режиме постоянного тока и свыше 300% в импульсном режиме |
| Тип защиты от перегрузки | Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 110 ... 135% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение стабилитроном |
| Перегрев | IC1_Tj > 130°C |
| Тип защиты от перегрева | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0 ... +50°C |
| Рабочая влажность | 20% ... 90% RH, без конденсации |
| Температура хранения | -20 ... +85°C |
| Влажность хранения | 10% ... 95% RH |
| Температурный коэффициент | ±0,03% / °C |
| Вибрация | 10 ... 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA22.2, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25°C / 70% RH |
| Эмиссия ЭМС | Соответствие FCC part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EAC TP TC 020 |
Механические параметры
| Параметр | Значение |
| Габариты | 108 × 67 × 36 мм |
| Тип корпуса | Полностью закрытый пластиковый |
| Масса | 405 г |
| Упаковка | 36 шт. / 16,5 кг / короб |
Подключение
| Параметр | Значение |
| Штекер | Стандартный тип P1J: 2,1 × 5,5 × 11 мм, центр положительный |
| Кабель | Стандартный тип 18 AWG UL1185, 6 ft; для выходов 4,2 ... 8,4 В также предусмотрен кабель 4 ft |
Светодиодная индикация
| Состояние светодиода | Состояние нагрузки |
| Красный | Зарядка |
| Зеленый | Поддерживающий заряд |
Алгоритм зарядки
Зарядная характеристика двухступенчатая. На первой стадии действует область постоянного тока, на второй стадии — область постоянного напряжения. Максимальное напряжение ограничивается номинальным значением, после чего заряд переходит в режим поддерживающего заряда.
Кривая снижения нагрузки
При температуре окружающей среды до 40°C изделие работает при 100% нагрузки. В диапазоне от 40°C до 50°C допустимая нагрузка снижается, а при 50°C эксплуатация по нагрузке прекращается.
Статические характеристики
Рабочий диапазон по входному напряжению обеспечивает выход на номинальную нагрузку в широком диапазоне сетевого питания; график показывает выход на 100% нагрузки начиная примерно с 90 В входного напряжения и до 264 В.
Примечания
| № | Текст примечания |
| 1 | Модификация спецификации зарядного устройства может потребоваться для различных характеристик аккумулятора. Для деталей следует обращаться к поставщику аккумулятора и компании MEAN WELL. |
| 2 | Все параметры указаны при входном напряжении 115 В переменного тока, номинальной нагрузке, температуре окружающей среды 25°C и влажности 70% RH. |
| 3 | Выходное напряжение измеряется на выводах штекера при 0% нагрузки. |
| 4 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершенной конденсаторами 0,1 мкФ и 47 мкФ. |
| 5 | Диапазон выходного зарядного напряжения измеряется от 0% до 100% номинальной нагрузки. |
| 6 | Стабилизация по линии измеряется при переходе от низкого к высокому уровню сети при номинальной нагрузке. |
