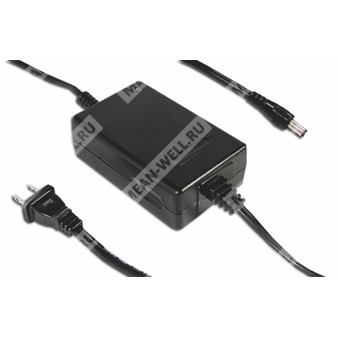

GC30U-6P1J - сетевой AC-DC адаптер-зарядное устройство для аккумуляторных батарей.
GC30U-6P1J — импульсный AC-DC источник питания с функцией зарядного устройства, предназначенный для зарядки свинцово-кислотных аккумуляторов, а также литий-ионных аккумуляторов соответствующих химических систем. Устройство работает в режимах постоянного тока и постоянного напряжения, рассчитано на универсальный сетевой вход и относится к классу II по электробезопасности.
Расшифровка партномера
| Позиция обозначения | Расшифровка |
| GC30U | Серия AC-DC адаптеров Mean Well с функцией зарядного устройства, мощность до 30 Вт |
| 6 | Выходное напряжение 28,6 В |
| P1J | Стандартный штекер P1J, 2,1 × 5,5 × 11 мм, центр положительный |
Особенности
- Зарядное устройство для свинцово-кислотных аккумуляторов: заливных, GEL и AGM.
- Зарядное устройство для литий-ионных аккумуляторов: литий-железо-фосфатных и литий-марганцевых систем.
- Универсальный вход переменного тока, полный диапазон.
- Штекер питания типа США, двухконтактный кабель питания.
- Класс II, без заземляющего контакта.
- Потребление без нагрузки менее 1,0 Вт.
- Режимы стабилизации: постоянный ток и постоянное напряжение.
- Подходит для длительной нагрузки.
- Предназначен для оборудования с высокими пусковыми токами.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Два цвета светодиодной индикации состояния зарядки.
- Полностью закрытый пластиковый корпус.
- Высокая надежность.
- Соответствие требованиям UL, CUL, EAC, CB, FCC.
Назначение
Устройство применяется как сетевой зарядный AC-DC адаптер для обслуживания аккумуляторных батарей в промышленной, бытовой и специализированной аппаратуре, где требуется стабильный заряд в режиме CC/CV.
Выходные параметры
| Параметр | Значение |
| Постоянное выходное напряжение | 28,6 В |
| Номинальный ток | 1,04 А |
| Диапазон тока | 0 ~ 1,04 А |
| Номинальная мощность | 30 Вт |
| Пульсации и шум | 150 мВ п-п |
| Диапазон напряжения зарядки | 27,1 ~ 28,8 В |
| Стабилизация по линии | ±0,5% |
| Светодиодная индикация | Зелёный светодиод включён при токе менее 100 мА, красный светодиод включён при токе более 250 мА |
| Время запуска, нарастания и удержания | 200 мс, 50 мс, 16 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока; 127 ~ 370 В постоянного тока |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, тип. | 80% |
| Входной ток | 0,7 А при 100 В переменного тока; 0,35 А при 230 В переменного тока |
| Пусковой ток, макс. | 40 А при 230 В переменного тока |
| Ток утечки, макс. | 0,25 мА при 240 В переменного тока |
Защиты
| Параметр | Условие | Реализация |
| Перегрузка | 90 ~ 110% в режиме постоянного тока и свыше 300% в импульсном режиме | Ограничение постоянным током, автоматическое восстановление после устранения аварии |
| Перенапряжение | 110 ~ 135% от номинального выходного напряжения | Ограничение стабилитроном |
| Перегрев | IC1_Tj > 130℃ | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Эксплуатационные параметры
| Параметр | Значение |
| Рабочая температура | 0 ~ +50℃ |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура хранения | -20 ~ +85℃ |
| Влажность хранения | 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / ℃ (0 ~ 50℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, CSA22.2, EAC TP TC 004 |
| Испытательное напряжение | Вход-выход: 3 кВ переменного тока |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В постоянного тока / 25℃ / 70% RH |
| Эмиссия ЭМС | Соответствие FCC part 15 Class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EAC TP TC 020 |
Конструктивные параметры
| Параметр | Значение |
| Габариты | 108 × 67 × 36 мм (Д × Ш × В) |
| Масса | 405 г |
| Упаковка | 36 шт. / 16,5 кг / коробка |
Подключение
| Параметр | Значение |
| Штекер | Стандартный P1J: 2,1 × 5,5 × 11 мм, центр положительный |
| Кабель | Стандартный кабель 18 AWG UL1185, 6 ft и 4 ft для вариантов 4,2 ~ 8,4 В; для исполнения 28,6 В применяется кабель UL1185 18 AWG длиной 1830 ± 50 мм |
Примечания
| 1 | Для различных батарейных спецификаций может потребоваться изменение параметров зарядного устройства. Для подробностей необходимо согласование с поставщиком батареи и Mean Well. |
| 2 | Все параметры указаны при входном напряжении 115 В переменного тока, номинальной нагрузке и температуре окружающей среды 25℃, влажность 70% RH. |
| 3 | Выходное напряжение измеряется на выводе штекера при нагрузке 0%. |
| 4 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ. |
| 5 | Диапазон выходного напряжения зарядки измеряется от 0% до 100% номинальной нагрузки. |
| 6 | Стабилизация по линии измеряется от нижнего уровня сети до верхнего уровня сети при номинальной нагрузке. |
