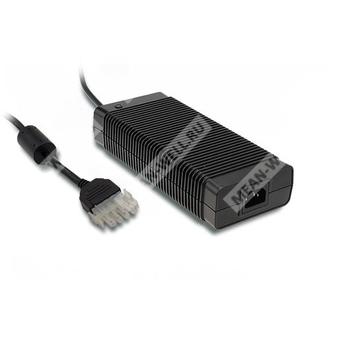

GC330A36-C4P - зарядное устройство 330 Вт для свинцово-кислотных и Li-ion аккумуляторов с двухступенчатым алгоритмом заряда.
Назначение и особенности
GC330A36-C4P — импульсный зарядный источник питания серии GC330 для зарядки аккумуляторных батарей. Поддерживает двухступенчатый процесс заряда: быстрый заряд в режиме постоянного тока и последующий плавающий заряд в режиме постоянного напряжения. Предназначен для свинцово-кислотных аккумуляторов, включая заливные, гелевые и AGM, а также для Li-ion аккумуляторов типов lithium iron и lithium manganese.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| GC330 | Серия зарядных устройств мощностью 330 Вт |
| A36 | Модификация на выходное напряжение 40,8 В |
| C4P | Исполнение с 4-контактным разъёмом C4P |
Основные сведения
| Параметр | Значение |
| Модель | GC330A36-C4P |
| Серия | GC330 |
| Тип изделия | Одновыходное зарядное устройство |
| Номинальная мощность | 330 Вт |
| Индикация | Двухцветный светодиод: заряд в режиме постоянного тока — красный, плавающий заряд — зелёный |
Выход
| Параметр | Значение |
| Постоянное напряжение | 40,8 В |
| Рекомендуемая ёмкость аккумулятора | 20–65 А·ч |
| Пиковый ток | 8 А |
| Непрерывный выходной ток | 6,4 А |
| Диапазон выходной мощности | 261,1–326,4 Вт |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока / 127–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД | 93,5% |
| Потребляемый ток | 4 А при 115 В AC; 2 А при 230 В AC |
| Пусковой ток | 120 А при 230 В AC |
| Ток утечки | 1,5 мА при 240 В AC |
Защита
| Параметр | Значение |
| Короткое замыкание | Режим hiccup с автоматическим восстановлением после устранения аварии |
| Перенапряжение | 105–135% от номинального выходного напряжения; при срабатывании выход отключается, восстановление после повторного включения |
| Перегрев | 100℃ ±10℃ (RTH2); при срабатывании выход отключается, восстановление после повторного включения |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+60℃ (с учётом графика снижения нагрузки) |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | -40…+85℃, 10–95% RH |
| Температурный коэффициент | ±0,03%/℃ (0…40℃) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25℃ / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032 класс B, BS EN/EN61000-3-2,3, FCC Part 15 / CISPR22 класс B, CAN ICES-3(B)-NMB-(B), EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11, уровень light industry; EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габариты | 220 × 95 × 46 мм (Д × Ш × В) |
| Масса | 1,25 кг |
| Упаковка | 12 шт. / 16 кг / 1,09 куб. фута |
| Корпус | Полностью закрытый пластиковый корпус |
| Охлаждение | Без вентилятора, за счёт естественной конвекции |
| Признак холостого хода | Потребление без нагрузки менее 1 Вт |
Разъёмы и подключение
| Параметр | Значение |
| Входной разъём | 3-контактный сетевой ввод IEC320-C14 |
| Выходной разъём | C4P |
| Схема выводов | 1,2 — +V; 3,4 — -V |
| Подключение -V | -V соединён с защитным проводником AC FG |
| Сетевой шнур | UL2464 16AWG × 4C, длина 1000 мм, на концах участки 50 мм и 50 мм; обозначение 50 / 3 мм согласно чертежу |
| Сетевой штекер со стороны источника | AMP 1-480702-0 или эквивалент |
| Ответная часть со стороны пользователя | AMP 1-480703-0 или эквивалент, не поставляется с изделием |
Алгоритм заряда
Процесс заряда состоит из двух стадий. На первой стадии устройство работает в области постоянного тока и обеспечивает быстрый заряд аккумулятора. На второй стадии выполняется заряд в области постоянного напряжения с переходом в режим плавающего заряда. На графике указаны ориентиры токов 0,3 А и 0,1 А в зоне завершения заряда.
Примечания
- Для зарядного устройства может потребоваться модификация спецификации в зависимости от конкретной батареи; для уточнения необходимо обращаться к поставщику аккумулятора и к MEAN WELL.
- Все параметры, не оговорённые отдельно, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25℃.
- Указанный диапазон является рекомендуемым MEAN WELL; следует учитывать ограничения максимального зарядного тока, заданные производителем аккумулятора.
- При низком входном напряжении возможна необходимость снижения выходной мощности; требуется учитывать график снижения нагрузки.
- При 25℃ зарядный ток изменяется в зависимости от температуры окружающей среды и компонентов; чем ниже температура, тем выше зарядный ток.
- Максимальный зарядный ток находится в диапазоне 85–110% от номинального выходного тока.
- Для высоты выше 2000 м следует учитывать температурное снижение: 3,5℃/1000 м для моделей без вентилятора и 5℃/1000 м для моделей с вентилятором.
Надёжность
| Параметр | Значение |
| MTBF | 1624,8 тыс. ч минимум по Telcordia SR-332 (Bellcore); 209,5 тыс. ч минимум по MIL-HDBK-217F (25℃) |
Подходит для применения с аккумуляторными батареями в промышленной и силовой аппаратуре, где требуется стабильный двухступенчатый заряд с контролем индикации состояния.
