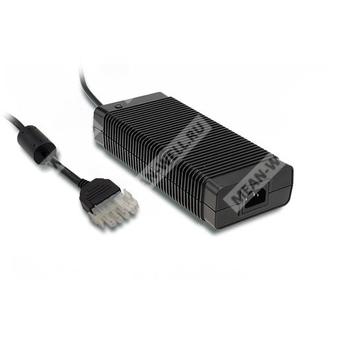

GC330A48-C4P - сетевое зарядное устройство для аккумуляторных батарей с двухступенчатым зарядом (CC/CV) мощностью 330 Вт.
Расшифровка партномера
- GC330 — серия зарядных устройств, номинальная мощность 330 Вт.
- A — исполнение серии (буквенный индекс модели).
- 48 — номинальный класс выходного напряжения/АКБ: 54,4 В (типовое напряжение в режиме CV/float для модели GC330A48).
- C4P — вариант выходного разъёма: 4-контактный (назначение контактов +V/-V), кабель 4 жилы.
Назначение и функциональные особенности
- Применение: заряд свинцово-кислотных АКБ (flooded, Gel, AGM) и Li-ion батарей (литий-железо и литий-марганец) (см. примечание 1).
- Алгоритм заряда: 2-ступенчатый — стадия 1 (постоянный ток, fast charging), стадия 2 (постоянное напряжение, float charging).
- Индикатор состояния: красный (заряд CC), зелёный (плавающий заряд CV).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Безвентиляторное исполнение, охлаждение естественной конвекцией.
- Полностью закрытый пластиковый корпус.
- Потребление без нагрузки: < 1 Вт.
Выход (зарядные параметры) — GC330A48-C4P
| Типовое выходное напряжение (DC) | 54,4 В |
| Диапазон выходной мощности | 261,1…326,4 Вт |
| Пиковый ток (тип.) | 6 А |
| Непрерывный выходной ток (тип.) | 4,8 А |
| Рекомендуемая ёмкость АКБ | 20…65 А·ч |
| Индикация | CC: красный; CV (floating): зелёный |
Вход
| Диапазон входного напряжения AC | 90…264 В AC |
| Диапазон входного напряжения DC | 127…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности (тип.) | PF > 0,95 при 230 В AC (полная нагрузка); PF > 0,98 при 115 В AC (полная нагрузка) |
| КПД (тип.) | 93,5% |
| Потребляемый ток AC (тип.) | 4 А при 115 В AC; 2 А при 230 В AC |
| Пусковой ток (макс.) | 120 А при 230 В AC |
| Ток утечки (макс.) | 1,5 мА при 240 В AC |
Защиты
| Короткое замыкание |
Тип: hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
105…135% от номинального выходного напряжения; тип: отключение выходного напряжения, восстановление повторным включением питания |
| Перегрев |
100°C ±10°C (RTH2); тип: отключение выходного напряжения, восстановление повторным включением питания |
Электробезопасность и ЭМС
| Стандарты безопасности | UL62368-1; TUV BS EN/EN62368-1; EAC TP TC 004 |
| Испытательное напряжение (вход-выход) | 3 кВ AC |
| Сопротивление изоляции (вход-выход) | 100 МОм / 500 В DC / 25°C / 70% RH |
| ЭМС излучение | BS EN/EN55032 класс B; BS EN/EN61000-3-2, -3; FCC Part 15 / CISPR22 класс B; CAN ICES-3(B)-NMB-(B); EAC TP TC 020 |
| ЭМС устойчивость | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11 (уровень light industry); EAC TP TC 020 |
Условия эксплуатации и надёжность
| Рабочая температура | -30…+60°C (с учётом графика дерейтинга) |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура/влажность хранения | -40…+85°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…40°C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/1 цикл, в течение 60 мин по осям X, Y, Z |
| MTBF | 1624,8 тыс. ч (мин.), Telcordia SR-332; 209,5 тыс. ч (мин.), MIL-HDBK-217F (25°C) |
Механические параметры и подключение
| Габаритные размеры (Д×Ш×В) | 220×95×46 мм |
| Масса | 1,25 кг |
| Тип входного сетевого разъёма | IEC320-C14, 3-полюсный, класс I (с заземлением) |
Выходной разъём C4P, кабель и распиновка
| Назначение контактов разъёма C4P | Контакты 1,2: +V; контакты 3,4: -V |
| Особенность | -V соединён с AC FG |
| Кабель | UL2464, 16AWG×4C, длина 1000 мм |
| Стандартный штекер (со стороны БП) | AMP 1-480702-0 эквивалент |
| Ответная часть (со стороны потребителя) | AMP 1-480703-0 эквивалент (не поставляется) |
Примечания
- Модификация параметров зарядного устройства может потребоваться для иной спецификации батареи; следует согласовать с производителем батареи и MEAN WELL.
- Если не указано иное, параметры измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
- Указанный диапазон ёмкости АКБ является рекомендованным; следует учитывать ограничения производителя батареи по максимальному зарядному току.
- При пониженном входном напряжении может потребоваться дерейтинг; следует использовать график дерейтинга.
- В условиях испытаний при 25°C зарядный ток изменяется с температурой окружающей среды и компонентов; при более низкой температуре зарядный ток выше.
- Максимальный зарядный ток находится в диапазоне 85…110% от номинального выходного тока.
- Источник питания рассматривается как независимый узел; конечное изделие должно дополнительно подтвердить соответствие директивам ЭМС.
- Для высоты эксплуатации более 2000 м: температурный дерейтинг 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором.
