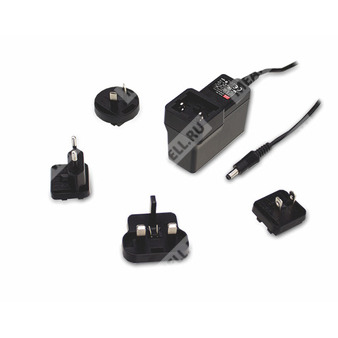

GEM60I48-P1J - настенный медицинский AC-DC адаптер питания 60 Вт с выходом 48 В для питания медицинской и промышленной электроники.
Идентификация и расшифровка партномера
Партномер: GEM60I48-P1J
- GEM — серия медицинских адаптеров питания (Medical Adaptor).
- 60 — номинальная мощность серии 60 Вт.
- I — исполнение с взаимозаменяемыми сетевыми вилками (interchangeable AC plug), настенное (wall-mounted).
- 48 — номинальное выходное напряжение 48 В DC.
- P1J — тип выходного DC-штекера: 2,1 мм (ID) × 5,5 мм (OD) × 11 мм (длина), полярность «плюс в центре» (C+), исполнение «tuning fork type».
Назначение и общие сведения
GEM60I48-P1J — одноканальный медицинский AC-DC адаптер питания класса II (без защитного заземления), рассчитанный на глобальный диапазон входных напряжений.
Конструкция предусматривает взаимозаменяемые сетевые вилки (Европа, США, Великобритания, Австралия; комплект вилок поставляется отдельно).
Изделие рассчитано на применение в медицинских электрических устройствах, включая приборы с непосредственным электрическим контактом с пациентом, за счет выполнения требований 2×MOPP и сверхмалого тока утечки.
Выходные параметры (модель GEM60I48-P1J)
| Выходное напряжение | 48 В DC |
| Номинальный ток | 1,25 А |
| Диапазон тока | 0…1,25 А |
| Номинальная мощность (макс.) | 60 Вт |
| Пульсации и шум (макс.) | 150 мВп-п |
| Допуск по выходному напряжению | ±3,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время запуска / нарастания / удержания | 500 мс / 30 мс / 10 мс (при полной нагрузке, 230 В AC); 500 мс / 30 мс / 10 мс (при полной нагрузке, 115 В AC) |
Входные параметры
| Диапазон входного напряжения | 80…264 В AC; 113…370 В DC |
| Диапазон частоты | 47…63 Гц |
| КПД (тип.) | 90% |
| Потребляемый ток сети | 1,5 А / 115 В AC; 0,8 А / 230 В AC |
| Пусковой ток (макс.) | «Cold start»: 50 А / 115 В AC; 100 А / 230 В AC |
| Ток утечки (макс.) | Ток прикосновения < 100 мкА / 264 В AC |
Защиты
| Перегрузка | 105…160% от номинальной выходной мощности |
| Режим защиты от перегрузки | Hiccup, автоматическое восстановление после снятия аварии |
| Перенапряжение на выходе | 110…140% от номинального выходного напряжения |
| Режим защиты от перенапряжения | Ограничение стабилитроном, выход в короткое замыкание |
Электрическая прочность и изоляция
| Выдерживаемое напряжение | Вход-выход: 5656 В DC |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В DC / 25°C / 70% RH |
| Уровень изоляции | Первичная-Вторичная: 2×MOPP |
ЭМС: помехоэмиссия и помехоустойчивость
| Стандарты помехоэмиссии | BS EN/EN55011 (CISPR11), FCC Part 18 |
| Кондуктивные помехи | Класс B |
| Излучаемые помехи | Класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Фликер | BS EN/EN61000-3-3 |
| Электростатические разряды | BS EN/EN61000-4-2: уровень 4, 15 кВ по воздуху; уровень 4, 8 кВ контакт |
| Устойчивость к ВЧ полю | BS EN/EN61000-4-3: уровень 3, 10 В/м (80 МГц…2,7 ГГц); таблица 9, 9…28 В/м (385 МГц…6 ГГц) |
| Импульсные помехи (EFT) | BS EN/EN61000-4-4: уровень 3, 2 кВ (линия-линия); 1 кВ межсоединительные линии при 100 кГц |
| Грозовые импульсы (Surge) | BS EN/EN61000-4-5: уровень 3, 2 кВ (линия-линия) |
| Наведенные помехи (кондуктивные) | BS EN/EN61000-4-6: уровень 2, 3 В |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8: уровень 4, 30 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11: >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Условия эксплуатации и надежность
| Рабочая температура | -30…+70°C (с учетом кривой дерейтинга) |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…40°C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Температура/влажность хранения | -30…+85°C, 10…95% RH, без конденсации |
| MTBF | 400 000 ч мин. (MIL-HDBK-217F, 25°C) |
Механические параметры и подключение
| Габаритные размеры (Д×Ш×В) | 75,5 × 39,1 × 56,2 мм |
| Масса | 200 г |
| Кабель (для 24…48 В) | UL2468, 18 AWG, длина 1500 мм (+150/-0) |
| Степень защиты | IP22 (для 5…9 В указано отдельно) |
| Класс защиты | Класс II (без контакта защитного заземления) |
Выходной разъем (DC) и полярность
| Тип штекера | P1J |
| Геометрия | OD 5,5 мм; ID 2,1 мм; длина 11 ±0,5 мм |
| Полярность | плюс внутри (C+), минус снаружи |
Сетевая часть: взаимозаменяемые вилки
| Типы сетевых вилок | Австралийская, Великобритания, европейская, США, смешанный комплект из четырех типов |
| Обозначение наборов вилок (Order No.) | AC plug-AU2; AC plug-UK2; AC plug-EU2; AC plug-US2; AC plug-MIX2 |
Нормативы безопасности
| Стандарты безопасности | TUV BS EN/EN60601-1 / BS EN/EN60601-1-11; ANSI/AAMI ES60601-1 / ES60601-1-11 (версия 3.1); CAN/CSA-C22 No. 60601-1, 3-е издание; EAC TP TC 004 |
Примечания
- Все параметры заданы при входе 230 В AC, номинальной нагрузке, 25°C, 70% RH.
- Выходное напряжение: установлено по точке измерения на клеммах штекера при 50% нагрузке.
- Пульсации и шум измеряются на полосе 20 МГц с применением витой пары длиной 12" и конденсаторов 0,1 мкФ и 47 мкФ.
- Допуск включает установочную погрешность, стабилизацию по сети и по нагрузке.
- Стабилизация по сети измеряется при переходе от минимального к максимальному входному напряжению при номинальной нагрузке.
- Стабилизация по нагрузке измеряется при изменении нагрузки от 10% до 100% номинала.
- При низком входном напряжении может потребоваться снижение допустимой мощности; следует использовать кривую дерейтинга.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно повторно подтвердить соответствие всей системы требованиям по ЭМС; приведена ссылка на руководство по ЭМИ-испытаниям компонентных источников питания.
