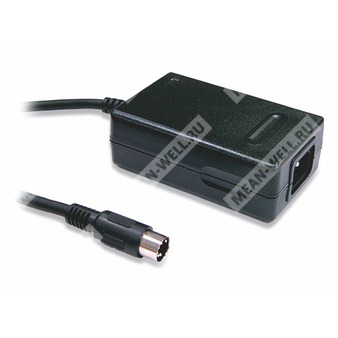

GP25A14E-R1B - промышленный AC/DC адаптер настольного исполнения мощностью 25 Вт с тремя выходными напряжениями для питания электронной и промышленной аппаратуры.
Назначение
GP25A14E-R1B — импульсный сетевой AC/DC адаптер серии GP25A компании MEAN WELL с универсальным входом переменного тока и тройным выходом постоянного тока. Модель предназначена для питания устройств, которым требуются одновременно шины +5 В, +15 В и -15 В. Исполнение — настольный промышленный адаптер с входным разъёмом IEC320-C14 и стандартным выходным разъёмом DIN 5 pin (male) типа R1B.
Расшифровка партномера
| Фрагмент партномера | Значение |
| GP | Серия адаптеров |
| 25 | Номинальная мощность 25 Вт |
| A | Исполнение с входом переменного тока IEC320-C14, 3 контакта |
| 14E | Код выходного набора напряжений: +5 В, +15 В, -15 В |
| R1B | Стандартный выходной разъём питания DIN 5 pin |
Основные особенности
- Универсальный вход переменного тока, полный диапазон.
- 3-полюсный входной сетевой разъём IEC320-C14, источник питания класса I.
- Потребление без нагрузки менее 0,3 Вт.
- Класс энергоэффективности Level VI.
- Соответствие требованиям EISA 2007 / DoE.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Полностью закрытый пластиковый корпус.
- Рабочая температура от -20 до +70 °C.
- Светодиодная индикация наличия питания.
Описание
GP25A14E-R1B относится к серии 25-ваттных настольных адаптеров с несколькими выходами, ориентированных на промышленное и профессиональное применение. Устройство соответствует требованиям по энергосбережению уровня VI, выполнено по конструкции класса I и использует стандартный сетевой вход IEC320-C14. Конструкция предусматривает подключение защитного проводника и применение пластикового корпуса с классом огнестойкости 94V-0, что снижает риск поражения электрическим током.
Адаптер работает в диапазоне 90...264 В AC и формирует три выходных напряжения: +5 В, +15 В и -15 В. Для серии заявлены низкое потребление без нагрузки, работоспособность в расширенном температурном диапазоне, полный набор защит и соответствие международным требованиям безопасности и ЭМС.
Области применения
- Потребительская электронная аппаратура.
- Телекоммуникационное оборудование.
- Офисное оборудование и инфраструктура.
- Промышленная аппаратура.
Выходные параметры
| Параметр | Значение |
| Конфигурация выходов | Тройной выход |
| Выходное напряжение 1 | +5 В |
| Выходное напряжение 2 | +15 В |
| Выходное напряжение 3 | -15 В |
| Номинальный ток по каналу +5 В | 2,5 А |
| Номинальный ток по каналу +15 В | 0,8 А |
| Номинальный ток по каналу -15 В | 0,3 А |
| Диапазон тока по каналу +5 В | 0,5...2,5 А |
| Диапазон тока по каналу +15 В | 0,1...0,8 А |
| Диапазон тока по каналу -15 В | 0,1...0,3 А |
| Номинальная выходная мощность | 29 Вт |
| Пульсации и шум по каналу +5 В | 50 мВ пик-пик |
| Пульсации и шум по каналу +15 В | 150 мВ пик-пик |
| Пульсации и шум по каналу -15 В | 50 мВ пик-пик |
| Допуск по выходному напряжению +5 В | ±5,0 % |
| Допуск по выходному напряжению +15 В | -5,0...+15 % |
| Допуск по выходному напряжению -15 В | ±3,0 % |
| Линейная стабилизация +5 В | ±1,0 % |
| Линейная стабилизация +15 В | ±1,0 % |
| Линейная стабилизация -15 В | ±1,0 % |
| Стабилизация по нагрузке +5 В | ±5,0 % |
| Стабилизация по нагрузке +15 В | ±5,0 % |
| Стабилизация по нагрузке -15 В | ±3,0 % |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90...264 В AC |
| Диапазон входного напряжения постоянного тока | 135...370 В DC |
| Частота входной сети | 47...63 Гц |
| Типовой КПД | 80,5 % |
| Потребляемый ток | 0,8 А при 100 В AC; 0,4 А при 230 В AC |
| Пусковой ток, максимум | 30 А при 115 В AC; 60 А при 230 В AC, холодный старт |
| Ток утечки, максимум | 0,75 мА при 240 В AC |
| Время установления, нарастания, удержания | 800 мс, 50 мс, 20 мс при 230 В AC; 1200 мс, 50 мс, 16 мс при 115 В AC, полная нагрузка |
Защиты
| Параметр | Значение |
| Защита от перегрузки | Срабатывание при 110...160 % от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | Ограничение стабилитроном только по каналу 5 В, выходное короткое замыкание |
| Защита от короткого замыкания | Поддерживается |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -20...+70 °C |
| Рабочая влажность | 20...90 % RH, без конденсации |
| Температура хранения | -20...+85 °C |
| Влажность хранения | 10...95 % RH, без конденсации |
| Температурный коэффициент | ±0,03 %/°C в диапазоне -20...+40 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | IEC62368-1, UL62368-1, CSA22.2, BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции вход-выход | 4242 В DC |
| Испытательное напряжение изоляции вход-FG | 2121 В DC |
| Сопротивление изоляции | 100 МОм, 500 В DC, 25 °C, 70 % RH для цепей вход-выход и вход-FG |
| Класс конструкции | Класс I |
Электромагнитная совместимость
Эмиссия помех
| Параметр | Стандарт | Класс / уровень |
| Кондуктивные помехи | BS EN/EN55032, FCC Part 15 / CISPR22, CAN ICES-3(B) / NMB-3(B) | Класс B |
| Излучаемые помехи | BS EN/EN55032, FCC Part 15 / CISPR22, CAN ICES-3(B) / NMB-3(B) | Класс B |
| Гармонический ток | BS EN/EN61000-3-2 | Класс A |
| Колебания напряжения | BS EN/EN61000-3-3 | Соответствует |
Устойчивость к помехам
| Параметр | Стандарт | Уровень |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ при контакте |
| Устойчивость к радиочастотному полю | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ линия-линия, 2 кВ линия/нейтраль-PE |
| Кондуктивные радиочастотные помехи | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95 % провал на 0,5 периода; 30 % провал на 25 периодов; >95 % прерывание на 250 периодов |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 107,5 × 67 × 36 мм |
| Масса | 0,3 кг |
| Исполнение корпуса | Полностью закрытый пластиковый корпус |
| Сетевой вход | IEC320-C14 |
| Светодиодная индикация | Индикатор включения питания |
| Выходной кабель | UL2464, 18AWG × 3C и 20AWG × 2C |
| Длина выходного кабеля | 1530 +150 / -0 мм |
Упаковка и надёжность
| Параметр | Значение |
| MTBF | Не менее 620000 ч по MIL-HDBK-217F при 25 °C |
| Упаковка | 54 шт. в коробке |
| Масса брутто коробки | 20 кг |
Разъёмы и назначение выводов
Стандартный выходной разъём R1B
| Тип разъёма | DIN 5 Pin, штекер |
| Номер вывода | Назначение |
| 1 | COM |
| 2 | COM |
| 3 | +5 VDC |
| 4 | -Vout |
| 5 | +Vout |
Для модели GP25A14E-R1B это соответствует следующему распределению потенциалов:
- Вывод 1 — общий провод.
- Вывод 2 — общий провод.
- Вывод 3 — +5 В DC.
- Вывод 4 — -15 В.
- Вывод 5 — +15 В.
Примечания
| № | Содержание |
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70 %. |
| 2 | Выходное напряжение постоянного тока устанавливается и измеряется на контактах выходного разъёма при 50 % нагрузки. |
| 3 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконечной цепи с конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает установочную погрешность, линейную стабилизацию и стабилизацию по нагрузке. |
| 5 | Линейная стабилизация измеряется при изменении входного напряжения от нижнего до верхнего предела при номинальной нагрузке. |
| 6 | При измерении между лёгкой нагрузкой 20 % от номинальной и полной нагрузкой стабилизация по нагрузке находится в пределах ±5 %, а перекрёстная стабилизация — в пределах ±15 %. |
| 7 | При пониженном входном напряжении может потребоваться снижение нагрузки. Необходимо учитывать статические характеристики. |
| 8 | Источник питания рассматривается как самостоятельный узел, однако в составе конечного оборудования необходимо повторно подтвердить соответствие всей системы требованиям по ЭМС. |
