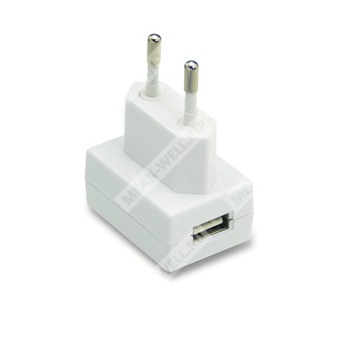

GS05E-USB - сетевой AC/DC промышленный адаптер питания 5 В с выходным разъёмом USB Type A.
Расшифровка партномера
- GS — серия сетевых адаптеров (вилка в розетку), промышленное исполнение.
- 05 — номинальная выходная мощность 5 Вт.
- E — модификация серии GS (исполнение с заявленными энергопараметрами/сертификациями для данной версии).
- -USB — выходной разъём USB Type A.
Ключевые особенности
- Универсальный вход переменного тока (полный диапазон).
- Евровилка 2-полюсная.
- Потребление без нагрузки < 0,075 Вт.
- Уровень энергоэффективности: Level VI.
- Соответствие EU ErP и CoC версии 5.
- Класс II (без защитного проводника/заземляющего контакта).
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Прохождение LPS.
- Испытание на прогон при 100% нагрузке.
- Полностью закрытый пластиковый корпус.
Выходные параметры
| Модель | GS05E-USB |
| Номинальное выходное напряжение постоянного тока | 5 В |
| Номинальный ток | 1,00 А |
| Диапазон тока нагрузки | 0…1,00 А |
| Номинальная мощность | 5 Вт |
| Пульсации и шум (макс.) | 80 мВ пик-пик |
| Допуск выходного напряжения | ±5,0% |
| Стабилизация по сети | ±5,0% |
| Стабилизация по нагрузке | ±1,0% |
| Время запуска / нарастания / удержания | 1500 мс / 20 мс / 5 мс (при полной нагрузке) |
| Тип выходного разъёма | USB Type A |
Входные параметры
| Диапазон входного напряжения | 90…264 В AC; 127…370 В DC |
| Диапазон входной частоты | 47…63 Гц |
| КПД (тип.) | 74,5% |
| Ток потребления от сети | 0,2 А / 100 В AC |
| Пусковой ток (макс.) | 30 А / 230 В AC |
| Ток утечки (макс.) | 0,25 мА / 240 В AC |
| Потребление без нагрузки | < 0,075 Вт |
Защиты
| Перегрузка | 105…135% от номинальной выходной мощности; режим защиты: прерывистый (hiccup), автовосстановление после устранения неисправности |
| Перенапряжение | 105…200% от номинального выходного напряжения; контроль по основному управляющему ИС; режим защиты: прерывистый (hiccup), автовосстановление |
| Перегрев | Отключение выходного напряжения, автовосстановление после снижения температуры |
Условия эксплуатации и надёжность
| Рабочая температура | -20…+50 °C (с учётом кривой снижения нагрузки) |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура/влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/1 цикл, суммарно 60 мин по осям X, Y, Z |
| MTBF | 1100 тыс. часов (мин.), MIL-HDBK-217F (25 °C) |
Безопасность и электрическая прочность изоляции
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции (вход-выход) | 4242 В DC |
| Сопротивление изоляции (вход-выход) | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Класс защиты | Класс II (без заземляющего контакта) |
| LPS | Проходит LPS |
ЭМС (электромагнитная совместимость)
| ЭМС излучение | Соответствие BS EN/EN55032 Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| ЭМС устойчивость | Соответствие BS EN/EN61000-4-2/3/4/5/6/8/11, уровень лёгкой промышленности, критерий A, EAC TP TC 020 |
Механические параметры и исполнение
| Габариты (Д×Ш×В) | 41,54 × 30,5 × 20 мм |
| Масса | 45 г |
| Корпус | Пластиковый, полностью закрытый |
| Сетевой разъём | Евровилка 2-полюсная |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре 25 °C и относительной влажности 70%.
- Выходное напряжение постоянного тока задаётся в точке измерения на выводах штекера при 50% нагрузке.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочную погрешность, стабилизацию по сети и стабилизацию по нагрузке.
- Стабилизация по сети измеряется при переходе от минимального к максимальному входному напряжению при номинальной нагрузке.
- Стабилизация по нагрузке измеряется в диапазоне 0…100% номинальной нагрузки.
- Источник питания рассматривается как независимый узел, однако конечное устройство должно дополнительно подтвердить соответствие системы требованиям по ЭМС; для методики испытаний следует использовать руководство по ЭМИ-испытаниям компонентных источников питания (доступно на сайте производителя).
