GS06E-11P1J - 6-ваттный AC-DC промышленный адаптер с евро-вилкой и выходом 7,5 В постоянного тока.

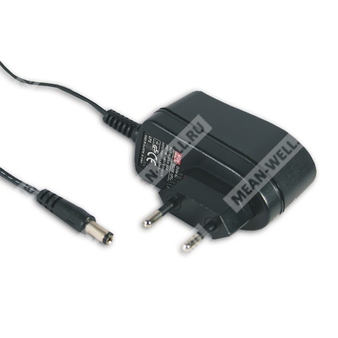

GS06E-11P1J — компактный сетевой источник питания класса II с одним выходом, предназначенный для промышленной электроники, телекоммуникационного и потребительского оборудования. Устройство выполнено в полностью закрытом пластиковом корпусе, оснащено двухконтактной вилкой европейского стандарта и стандартным выходным штекером P1J.
Расшифровка партномера
| Позиция в партномере | Значение |
| GS06E | Серия адаптеров GS06E, мощность 6 Вт |
| 1 | Номинальное выходное напряжение 7,5 В |
| 1P1J | Европейская 2-контактная сетевая вилка и выходной штекер типа P1J |
Назначение и особенности
- Универсальный вход переменного тока с полным диапазоном.
- Двухконтактная европейская сетевая вилка, изделие класса II.
- Потребление без нагрузки менее 0,1 Вт.
- Класс энергоэффективности VI.
- Соответствие требованиям EU ErP и Code of Conduct Version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Доступны различные варианты DC-разъёмов через аксессуары быстрого подключения.
- Конструкция рассчитана на работу в промышленной среде.
Описание
GS06E-11P1J относится к серии высоконадежных настенных одно-выходных адаптеров мощностью 6 Вт. Для данной модификации установлен выход 7,5 В постоянного тока. Устройство принимает широкий диапазон входного напряжения сети и обеспечивает питание маломощной электронной аппаратуры, где требуется компактный изолированный AC-DC источник с фиксированным выходом и штекерным подключением.
Серия рассчитана на применение в потребительской электронике, телекоммуникационном оборудовании, офисной технике и промышленной аппаратуре. Для модели характерны низкое потребление в режиме холостого хода, высокая эксплуатационная надежность и наличие базовых защитных функций.
Области применения
- Потребительские электронные устройства
- Телекоммуникационное оборудование
- Офисная техника
- Промышленное оборудование
Технические параметры
| Параметр | Значение |
| Партномер заказа | GS06E-11P1J |
| Модель безопасности | GS06E-1-1 |
| Выходное напряжение постоянного тока | 7,5 В |
| Номинальный ток | 0,8 А |
| Диапазон тока | 0,01...0,8 А |
| Номинальная мощность | 6 Вт |
| Пульсации и шум, максимум | 80 мВ п-п |
| Допуск выходного напряжения | ±5,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±5,0% |
| Время установки, нарастания, удержания | 1500 мс, 50 мс, 5 мс при полной нагрузке |
| Параметр | Значение |
| Диапазон входного напряжения | 90...264 В переменного тока; 127...370 В постоянного тока |
| Диапазон частоты сети | 47...63 Гц |
| КПД, типовое значение | 80% |
| Входной ток | 0,2 А при 100 В переменного тока |
| Пусковой ток, холодный старт | 30 А при 115 В переменного тока; 50 А при 230 В переменного тока |
| Ток утечки, максимум | 0,25 мА при 240 В переменного тока |
| Параметр | Значение |
| Рабочая температура | 0...+50 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -20...+85 °C, 10...95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0...40 °C) |
| Вибрация | 10...500 Гц, 2G, по 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004, одобрено |
| Испытательное напряжение изоляции | Вход/выход: 4242 В постоянного тока |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Средняя наработка на отказ | 500 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Параметр | Значение |
| Габариты | 32 × 66 × 42,5 мм (Д × Ш × В) |
| Масса | 100 г |
| Упаковка | 90 шт. / 10 кг / картонная коробка |
| Тип сетевой вилки | Европейская 2-контактная |
| Тип выходного разъёма | P1J |
| Тип кабеля | См. страницы 4–5; доступны другие варианты по запросу заказчика |
Защита
| Параметр | Значение |
| Перегрузка | Тип защиты: прерывистый режим; автоматическое восстановление после устранения неисправности |
| Порог перегрузки | Более 110% номинальной выходной мощности для 7,5...48 В |
| Перенапряжение | Более 120% номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение стабилитроном |
ЭМС и помехоустойчивость
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Излучаемые помехи | BS EN/EN55032 (CISPR32) | Класс B |
| Гармонический ток | BS EN/EN61000-3-2 | Класс A |
| Мерцание напряжения | BS EN/EN61000-3-3 | ---- |
| ЭСР | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Быстрые переходные процессы | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Проведённая помеха | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ L-N |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
- Выходное напряжение измеряется на конце штекера при нагрузке 50%.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, завершённой конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, регулирование по линии и регулирование по нагрузке.
- Регулирование по линии измеряется при изменении от низкого к высокому уровню сети при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
Дополнительные сведения по выходному разъёму
Для модели GS06E-11P1J используется стандартный выходной штекер P1J: наружный диаметр 5,5 мм, внутренний диаметр 2,1 мм, длина 11 мм, полярность C+, то есть положительный контакт на центральном выводе.
Серия допускает замену DC-разъёма через индивидуальную комплектацию стандартного изделия либо через аксессуар быстрого подключения. Для различных исполнений доступны альтернативные типы разъёмов и кабелей, приведённые в документе.
