GS06E-1P1J

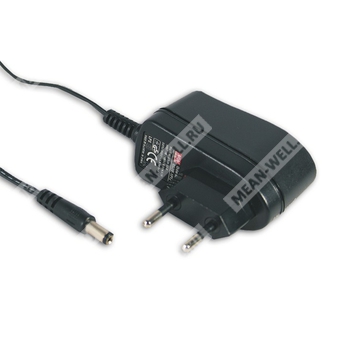

GS06E-1P1J — сетевой AC/DC адаптер промышленного исполнения мощностью 6 Вт для питания электронной аппаратуры с выходом 5 В.
Расшифровка партномера
| Сегмент | Значение |
|---|---|
| GS | Серия адаптеров Mean Well GS |
| 06E | Номинальная мощность 6 Вт, серия GS06E |
| 1 | Выходное напряжение 5 В |
| P1J | Стандартный штекер постоянного тока 2,1 × 5,5 × 11 мм, тип C+ с настроечным наконечником |
Краткое описание
GS06E-1P1J — это высоконадежный встраиваемый сетевой AC/DC адаптер настенного типа с одной выходной линией, предназначенный для питания потребительской, телекоммуникационной, офисной и промышленной электроники. Изделие относится к классу II, не имеет защитного заземления, оснащено двухконтактной европейской сетевой вилкой и стандартным цилиндрическим DC-разъемом P1J.
Модель работает в широком диапазоне входного напряжения от 90 до 264 В переменного тока или от 127 до 370 В постоянного тока, обеспечивает выход 5 В и номинальный ток 1,0 А. Максимальная выходная мощность составляет 5 Вт. Для данной версии предусмотрен высокий уровень энергоэффективности, крайне низкое потребление холостого хода и встроенные защиты от короткого замыкания, перегрузки и перенапряжения.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Двухконтактная вилка EURO, изделие класса II.
- Потребление без нагрузки менее 0,1 Вт.
- Класс энергоэффективности VI.
- Соответствие требованиям EU ErP и CoC версии 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Доступны различные типы DC-разъемов через заказные исполнения и быстросменные переходники.
Применение
- Потребительские электронные устройства.
- Телекоммуникационное оборудование.
- Офисное оборудование и системы.
- Промышленное оборудование.
Выходные параметры
| Параметр | Значение для GS06E-1P1J |
|---|---|
| Выходное напряжение | 5 В |
| Номинальный ток | 1,00 А |
| Диапазон тока | 0,01–1,00 А |
| Номинальная мощность | 5 Вт |
| Пульсации и шум | 50 мВ п-п |
| Допуск выходного напряжения | ±5,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±5,0% |
| Время установки, нарастания и удержания | 1500 мс, 50 мс, 5 мс при полной нагрузке |
Входные параметры
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 90–264 В переменного тока / 127–370 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Потребляемый ток | 0,2 А при 100 В переменного тока |
| Пусковой ток | 30 А при 115 В переменного тока, холодный старт; 50 А при 230 В переменного тока |
| Ток утечки | 0,25 мА при 240 В переменного тока |
| КПД типовое | 68% |
Защиты
| Вид защиты | Характеристика |
|---|---|
| Перегрузка | Выше 105% от номинальной выходной мощности для 5 В. Тип защиты: режим hiccup с автоматическим восстановлением после устранения неисправности. |
| Перенапряжение | Выше 120% от номинального выходного напряжения. Тип защиты: ограничение стабилитроном. |
Условия эксплуатации и хранения
| Параметр | Значение |
|---|---|
| Рабочая температура | 0…+50 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | −20…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0…40 °C) |
| Вибрация | 10–500 Гц, 2G, по 10 мин на цикл, суммарно 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение |
|---|---|
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 approved |
| Испытательное напряжение изоляции | Вход–выход: 4242 В постоянного тока |
| Сопротивление изоляции | 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Проводимые помехи | BS EN/EN55032 (CISPR32), класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Электростатический разряд | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | Уровень 3, 10 В/м |
| Переходные процессы EFT | Уровень 2, 1 кВ |
| Кондуктивная устойчивость | Уровень 2, 3 В |
| Скачки напряжения | Уровень 3, 1 кВ L-N |
| Магнитное поле | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Надежность, размеры и упаковка
| Параметр | Значение |
|---|---|
| MTBF | 500 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 32 × 66 × 42,5 мм (Д × Ш × В) |
| Масса | 100 г |
| Упаковка | 90 шт. / 10 кг / картонная коробка |
Разъемы и исполнение
| Параметр | Значение |
|---|---|
| Сетевой штекер | 2-контактный EURO |
| Выходной разъем | P1J |
| Тип DC-разъема | Стандартный штекер 2,1 × 5,5 × 11 мм, C+ tuning fork type |
| Полярность | Центральный контакт положительный |
Примечания
1. Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
2. Выходное напряжение измеряется на конце штекера при 50% нагрузки.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
4. Допуск включает в себя допуск установки, регулирование по линии и регулирование по нагрузке.
5. Регулирование по линии измеряется от нижнего уровня сети к верхнему при номинальной нагрузке.
6. Регулирование по нагрузке измеряется от 0 до 100% номинальной нагрузки.
7. Источник питания рассматривается как самостоятельный узел, однако конечное оборудование должно повторно подтвердить соответствие всей системы требованиям ЭМС. Для проведения испытаний на ЭМС следует обращаться к материалу «EMI testing of component power supplies».
Дополнительные сведения по подключению
Стандартный DC-разъем для данной модели — P1J. В документе также указано наличие альтернативных вариантов DC-разъемов по запросу заказчика, а также возможность использования быстросменных переходников, поставляемых отдельно.
Исполнение по модели
Серия GS06E представляет собой настенные одно-выходные адаптеры с диапазоном выходных напряжений от 5 В до 48 В. Модификация GS06E-1P1J относится к исполнению на 5 В с разъемом P1J.
