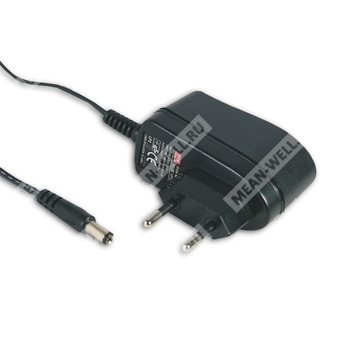

GS06E-2P1J - сетевой AC-DC адаптер промышленного назначения с выходом 9 В постоянного тока.
GS06E-2P1J — высоконадежный настенный одно-выходной адаптер серии GS06E мощностью 6 Вт. Изделие предназначено для питания промышленной, телекоммуникационной и потребительской электроники от сети переменного тока с широким диапазоном входного напряжения.
Расшифровка партномера
| Позиция в партномере | Значение |
| GS | Серия |
| 06E | Номинальная мощность 6 Вт, серия GS06E |
| 2 | Выходное напряжение 9 В |
| P1J | Стандартный выходной DC-разъём: штекер 2,1 × 5,5 × 11 мм, полярность C+ |
Функциональное назначение и особенности
- Универсальный вход переменного тока полного диапазона.
- 2-контактная европейская сетевая вилка, класс II.
- Потребление холостого хода менее 0,1 Вт.
- Уровень энергоэффективности VI.
- Соответствие требованиям EU ErP и Code of Conduct Version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие LPS.
- Доступны различные сменные DC-разъёмы через аксессуары и заказные исполнения.
Назначение
Источник питания применяется в потребительских электронных устройствах, телекоммуникационном оборудовании, офисной технике и промышленной аппаратуре.
Основные характеристики
| Параметр | Значение |
| Наименование серии | GS06E |
| Тип изделия | AC-DC адаптер |
| Конструктив | Настенный |
| Количество выходов | Один |
| Класс защиты | Класс II, без заземления |
| Сетевая вилка | Европейская 2-контактная |
| Номинальная мощность | 6 Вт |
| Выходное напряжение | 9 В |
| Выходной разъём | P1J |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В переменного тока / 127 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Потребляемый ток | 0,2 А / 100 В переменного тока |
| Пусковой ток | Холодный старт: 30 А / 115 В переменного тока; 50 А / 230 В переменного тока |
| Ток утечки | 0,25 мА / 240 В переменного тока |
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 9 В постоянного тока |
| Номинальный выходной ток | 0,66 А |
| Диапазон выходного тока | 0,01 ~ 0,66 А |
| Номинальная выходная мощность | 6 Вт |
| Пульсации и шум | 80 мВ пик-пик |
| Допуск выходного напряжения | ±5,0 % |
| Нестабильность по сети | ±0,5 % |
| Нестабильность по нагрузке | ±5,0 % |
| Время установки, нарастания и удержания | 1500 мс, 50 мс, 5 мс при полной нагрузке |
| КПД типовой | 75 % |
Защиты
| Параметр | Значение |
| Перегрузка | Тип защиты: прерывистый режим с автоматическим восстановлением после устранения неисправности |
| Условие срабатывания перегрузки | >110 % от номинальной выходной мощности для 7,5 ~ 48 В; для 5 В — >105 % |
| Перенапряжение | >120 % от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение стабилитроном |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0 ~ +50 °C |
| Рабочая влажность | 20 ~ 90 % RH, без конденсации |
| Температура хранения | -20 ~ +85 °C |
| Влажность хранения | 10 ~ 95 % RH, без конденсации |
| Температурный коэффициент | ±0,03 %/°C (0 ~ 40 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, по 60 мин. по осям X, Y, Z |
Надёжность
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | I/P-O/P: 4242 В постоянного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70 % RH |
| Параметр | Стандарт | Уровень испытаний / примечание |
| Эмиссия проводимых помех | BS EN/EN55032 (CISPR32) | Класс B |
| Эмиссия излучаемых помех | BS EN/EN55032 (CISPR32) | Класс B |
| Гармонические токи | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | --- |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | BS EN/EN61000-4-3 | Уровень 2, 3 В/м |
| Импульсные быстрые переходные помехи | BS EN/EN61000-4-4 | Уровень 2, 1 кВ |
| Помехоустойчивость к наведённым радиочастотным помехам | BS EN/EN61000-4-6 | Уровень 2, 3 В |
| Импульсные перенапряжения | BS EN/EN61000-4-5 | Уровень 3, 1 кВ L-N |
| Магнитное поле промышленной частоты | BS EN/EN61000-4-8 | Уровень 1, 1 А/м |
| Провалы, прерывания и кратковременные снижения напряжения | BS EN/EN61000-4-11 | >95 % провал 0,5 периода, 30 % провал 25 периодов, >95 % прерывание 250 периодов |
Габаритные размеры и масса
| Параметр | Значение |
| Габариты | 32 × 66 × 42,5 мм (Д × Ш × В) |
| Масса | 100 г |
| Упаковка | 90 шт. / 10 кг / картонная коробка |
Конструкция кабеля и разъёма
| Параметр | Значение |
| Стандартный DC-разъём | P1J |
| Тип разъёма | Штекер 2,1 × 5,5 × 11 мм |
| Полярность | C+; центральный контакт положительный |
| Длина провода | 1200 мм +150/-0 мм для 5 ~ 9 В |
| Тип кабеля | UL2468 20AWG |
Примечания
| № | Содержание |
| 1 | Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70 % RH. |
| 2 | Выходное напряжение измеряется на контактах штекера при нагрузке 50 %. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает установочный допуск, нестабильность по сети и нестабильность по нагрузке. |
| 5 | Нестабильность по сети измеряется при переходе от низкого уровня сети к высокому при номинальной нагрузке. |
| 6 | Нестабильность по нагрузке измеряется в диапазоне от 0 до 100 % номинальной нагрузки. |
| 7 | Источник питания рассматривается как независимое устройство, однако конечное оборудование должно отдельно подтвердить соответствие всей системы директивам ЭМС. |
