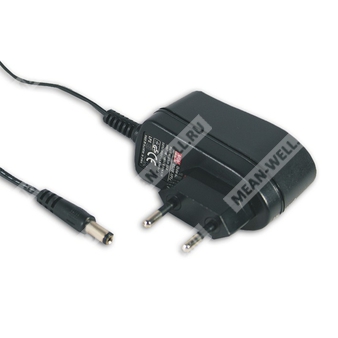

GS06E-3P1J - сетевой AC/DC адаптер промышленного исполнения мощностью 6 Вт с выходом 12 В и штекером P1J.
GS06E series — это надежная серия настенных AC/DC адаптеров для промышленного применения с универсальным входом, классом II по электробезопасности и различными вариантами выходного напряжения и DC-разъемов.
Расшифровка партномера
| Обозначение | Расшифровка |
| GS | Серия адаптеров Mean Well GS |
| 06E | Номинальная мощность 6 Вт, серия GS06E |
| 3 | Выходное напряжение 12 В |
| P1J | Тип DC-штекера P1J, стандартный вариант 2,1 × 5,5 × 11 мм, центральный контакт «плюс» |
Назначение и особенности
Изделие предназначено для питания потребительской электроники, телекоммуникационного оборудования, офисной техники и промышленной аппаратуры. Конструкция ориентирована на круглосуточную эксплуатацию в составе конечных устройств, где требуется компактный внешний источник питания с изолированным выходом.
- Универсальный вход переменного тока полного диапазона.
- Двухконтактная европейская вилка, источник питания класса II.
- Потребление без нагрузки менее 0,1 Вт.
- Класс энергоэффективности VI.
- Соответствие требованиям EU ErP и CoC Version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Доступны различные сменные DC-разъемы через аксессуары или заказную комплектацию.
- Диапазон гарантированно выпускаемых выходных напряжений серии — от 5 В до 48 В.
Описание
GS06E-3P1J является настенным одно-выходным AC/DC адаптером серии GS06E. Модель выполнена в корпусе из самозатухающего пластика 94V-0 с двойной изоляцией, что снижает риск поражения электрическим током. Входное напряжение охватывает диапазон 90…264 В AC, что позволяет использовать изделие в сетях с различными стандартами электропитания. Модель GS06E-3P1J относится к варианту с выходом 12 В и стандартным DC-штекером P1J.
Серия характеризуется высокой надежностью, компактными габаритами и малым потреблением холостого хода. Применяется как независимый источник питания, при этом конечная аппаратура должна быть повторно проверена на соответствие директивам EMC.
Выходные характеристики
| Параметр | Значение для GS06E-3P1J |
| Выходное напряжение | 12 В DC |
| Номинальный ток | 0,5 А |
| Диапазон тока | 0,01…0,5 А |
| Номинальная мощность | 6 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск по выходному напряжению | ±5,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±5,0% |
| Время установки, нарастания, удержания | 1500 мс, 50 мс, 5 мс при полной нагрузке |
Входные характеристики
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC / 127…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Ток потребления | 0,2 А / 100 В AC |
| Пусковой ток | Холодный старт: 30 А / 115 В AC, 50 А / 230 В AC |
| Ток утечки | 0,25 мА / 240 В AC |
| КПД типовой | 77% |
Защита
| Функция защиты | Реализация |
| Перегрузка | Тип: прерывистый режим; восстановление автоматически после устранения неисправности |
| Порог перегрузки | >110% от номинальной выходной мощности для 7,5…48 В; для 5 В — >105% |
| Перенапряжение | >120% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение на стабилитроне |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 |
| Напряжение испытания изоляции | Вход-выход: 4242 В DC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 ℃ / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032(CISPR32), BS EN/EN61000-3-2, BS EN/EN61000-3-3 |
| Проводимые помехи | Класс B |
| Излучаемые помехи | Класс B |
| Гармонические токи | Класс A |
| Фликер напряжения | Соответствует |
| ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| RF-поле | Уровень 2, 3 В/м |
| EFT-помехи | Уровень 2, 1 кВ |
| Импульсные помехи | Уровень 3, 1 кВ L-N |
| Проводимая помехоустойчивость | Уровень 2, 3 В |
| Магнитное поле | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0…+50 ℃ |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -20…+85 ℃ |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / ℃ (0…40 ℃) |
| Вибрация | 10…500 Гц, 2G, 10 мин / цикл, по осям X, Y, Z в течение 60 мин каждая |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум, MIL-HDBK-217F (25 ℃) |
| Габариты | 32 × 66 × 42,5 мм (Д × Ш × В) |
| Масса | 100 г |
| Упаковка | 90 шт. / 10 кг / картонная коробка |
Конструкция и подключение
| Параметр | Значение |
| Тип корпуса | Полностью закрытый пластиковый корпус |
| Входная вилка | Европейская 2-контактная |
| Стандартный DC-разъем | P1J |
| Геометрия стандартного разъема | 2,1 × 5,5 × 11 мм |
| Полярность | Центральный контакт положительный |
| Длина кабеля | UL2468 24AWG, 1800 +150/-0 мм для 12…48 В |
| Исполнение кабеля | Для вариантов 5…9 В — UL2468 20AWG, 1200 +150/-0 мм; для 12…48 В — UL2468 24AWG, 1800 +150/-0 мм |
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре 25 ℃ и относительной влажности 70%. |
| 2 | Выходное напряжение измеряется на выводах разъема при нагрузке 50%. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает в себя допуск установки, стабилизацию по линии и стабилизацию по нагрузке. |
| 5 | Стабилизация по линии измеряется от низкого до высокого уровня сети при номинальной нагрузке. |
| 6 | Стабилизация по нагрузке измеряется от 0% до 100% номинальной нагрузки. |
| 7 | Источник питания рассматривается как независимый узел, однако конечное изделие должно повторно подтверждать соответствие всей системы требованиям ЭМС. |
Применение
- Потребительские электронные устройства.
- Телекоммуникационное оборудование.
- Офисная техника и оборудование.
- Промышленное оборудование.
