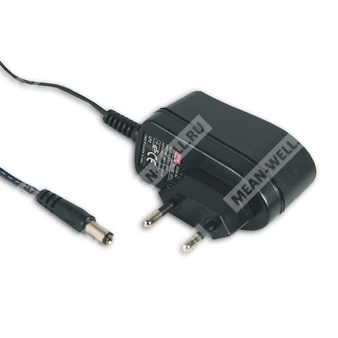

GS06E-4P1J - импульсный сетевой AC-DC адаптер мощностью 6 Вт с выходным напряжением 15 В постоянного тока.
Расшифровка партномера
| Элемент | Расшифровка |
| GS | Серия адаптеров Mean Well GS |
| 06E | Номинальная мощность 6 Вт, серия GS06E |
| 4 | Выходное напряжение 15 В |
| P1J | Стандартный штекер постоянного тока P1J, тип тюльпан/коаксиальный, 2,1 × 5,5 × 11 мм, полярность C+ |
Краткое описание
GS06E-4P1J представляет собой одно-выходной настенный AC-DC адаптер промышленного исполнения серии GS06E. Изделие относится к классу II, не имеет заземления, оснащено европейской двухконтактной сетевой вилкой и предназначено для питания электронной аппаратуры от сети переменного тока широкого диапазона. Для данной модификации установлен выход 15 В постоянного тока и стандартный выходной разъём P1J.
Особенности
- Универсальный вход переменного тока широкого диапазона.
- Двухконтактная европейская сетевая вилка, изделие класса II.
- Потребление холостого хода менее 0,1 Вт.
- Класс энергоэффективности VI.
- Соответствие требованиям EU ErP и CoC Version 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Возможность применения различных сменных DC-штекеров через аксессуары быстрого подключения.
- 2 года гарантии.
Области применения
- Потребительская электроника.
- Телекоммуникационное оборудование.
- Офисная техника и офисные системы.
- Промышленное оборудование.
Описание
GS06E-4P1J — это высоконадежный сетевой адаптер мощностью 6 Вт, выполненный в настенном исполнении и предназначенный для одиночного выхода. Серия рассчитана на работу от универсальной сети 90–264 В AC и 127–370 В DC. Модель обеспечивает выходное напряжение 15 В DC при номинальном токе 0,4 А и ориентирована на питание маломощных электронных устройств, где важны компактность, низкие потери в режиме холостого хода и соответствие требованиям по энергоэффективности и безопасности.
Конструкция основана на полностью закрытом пластиковом корпусе с усиленной электрической изоляцией, что снижает риск электрического поражения. Встроены схемы защиты от перегрузки и перенапряжения, реализованные с автоматическим восстановлением после устранения аварийного режима. Выходной разъём в данной модификации — P1J, стандартный коаксиальный штекер 2,1 × 5,5 × 11 мм с полярностью C+.
Технические параметры
Выход
| Параметр | Значение для GS06E-4P1J |
| Партномер заказа | GS06E-4P1J |
| Модель по безопасности | GS06E-4 |
| Выходное напряжение постоянного тока | 15 В |
| Номинальный ток | 0,4 А |
| Диапазон тока | 0,01–0,4 А |
| Номинальная мощность | 6 Вт |
| Пульсации и шум, максимум | 120 мВ п-п |
| Допуск выходного напряжения | ±5,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±5,0% |
| Выходной разъём | P1J |
Вход
| Параметр | Значение для GS06E-4P1J |
| Диапазон входного напряжения | 90–264 В AC, 127–370 В DC |
| Диапазон входной частоты | 47–63 Гц |
| КПД, тип. | 79,5% |
| Входной ток | 0,2 А / 100 В AC |
| Пусковой ток, максимум | Холодный старт 30 А / 115 В AC; 50 А / 230 В AC |
| Ток утечки, максимум | 0,25 мА / 240 В AC |
| Время установки, нарастания, удержания | 1500 мс, 50 мс, 5 мс при полной нагрузке |
Защита
| Параметр | Значение для GS06E-4P1J |
| Перегрузка | Тип: прерывистый режим; автоматическое восстановление после устранения неисправности |
| Условие срабатывания перегрузки | >110% номинальной выходной мощности для 7,5–48 В |
| Перенапряжение | >120% номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение стабилитроном |
Эксплуатационные условия
| Параметр | Значение для GS06E-4P1J |
| Рабочая температура | 0…+50 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -20…+85 °C |
| Влажность хранения | 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C (0…40 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
Безопасность и ЭМС
| Параметр | Значение для GS06E-4P1J |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 approved |
| Испытательное напряжение изоляции | I/P–O/P: 4242 В DC |
| Сопротивление изоляции | I/P–O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), класс B |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), класс B |
| Гармонические токи | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ЭСР | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Устойчивость к радиочастотному полю | Уровень 3, 10 В/м |
| Устойчивость к EFT/burst | Уровень 2, 1 кВ |
| Устойчивость к наведённым радиопомехам | Уровень 2, 3 В |
| Устойчивость к импульсным перенапряжениям | Уровень 3, 1 кВ L-N |
| Устойчивость к магнитному полю | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Надёжность, размеры и упаковка
| Параметр | Значение для GS06E-4P1J |
| MTBF | 500 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 32 × 66 × 42,5 мм (Д × Ш × В) |
| Масса | 100 г |
| Упаковка | 90 шт. / 10 кг / картонная коробка |
Конструктив и подключение
| Параметр | Значение для GS06E-4P1J |
| Тип сетевой вилки | Европейская двухконтактная вилка |
| Тип корпуса | Полностью закрытый пластиковый корпус |
| Стандартный выходной штекер | P1J, 2,1 × 5,5 × 11 мм |
| Полярность | C+ |
| Длина кабеля | Для 12–48 В: UL2468 24AWG, 1800+150/-0 мм |
| Профиль применения кабеля | Кабель определяется по исполнению; для серии предусмотрены варианты по страницам 4–5 |
Примечания
| № | Содержание |
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке, температуре окружающей среды 25 °C и влажности 70% RH. |
| 2 | Выходное напряжение постоянного тока: значение устанавливается в точке измерения на клеммах штекера при 50% нагрузки. |
| 3 | Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ. |
| 4 | Допуск включает в себя допуск установки, линейную стабилизацию и нагрузочную стабилизацию. |
| 5 | Линейная стабилизация измеряется от низкого к высокому входному напряжению при номинальной нагрузке. |
| 6 | Нагрузочная стабилизация измеряется от 0% до 100% номинальной нагрузки. |
| 7 | Источник питания рассматривается как независимый узел, однако конечное оборудование должно дополнительно подтвердить соответствие требованиям ЭМС всей системы. |
Указания по модели и применению разъёма
Для GS06E-4P1J применён стандартный DC-штекер P1J. В серии допускаются и другие типы выходных разъёмов по заказу либо через быстросменные адаптеры. Для данной модификации основной идентификацией является выход 15 В и стандартный штекер P1J.
Краткий итог
GS06E-4P1J — компактный сетевой AC-DC адаптер на 6 Вт с выходом 15 В DC, током 0,4 А, широким входным диапазоном 90–264 В AC и повышенной электрической безопасностью класса II.
