GS06E-5P1J

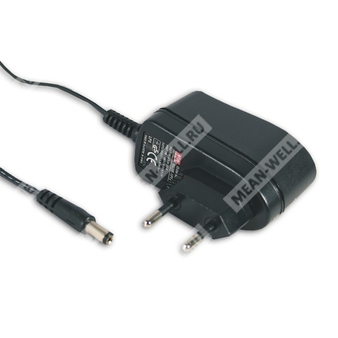

GS06E-5P1J - сетевой AC/DC адаптер промышленного исполнения с выходом 18 В и разъёмом P1J.
Расшифровка партномера
| Фрагмент партномера | Значение |
|---|---|
| GS06E | Серия GS06E, высоконадёжный настенный AC/DC адаптер мощностью 6 Вт |
| 5 | Номинальное выходное напряжение 18 В |
| P1J | Тип выходного DC-разъёма: стандартный штекер P1J, 2,1 × 5,5 × 11 мм, полярность C+ |
Назначение и особенности
GS06E-5P1J представляет собой одно-выходной сетевой AC/DC адаптер настенного исполнения для питания промышленной, телекоммуникационной и потребительской электронной аппаратуры. Устройство относится к классу II, не требует заземления, выполнено в полностью закрытом пластиковом корпусе и рассчитано на работу от универсальной сети переменного тока с широким диапазоном входного напряжения.
Модель GS06E-5P1J относится к серии адаптеров Mean Well GS06E и рассчитана на выходное напряжение 18 В постоянного тока при номинальном токе 0,33 А и номинальной мощности 6 Вт. Для данной модификации применён двухконтактный европейский сетевой штекер и DC-разъём типа P1J.
Характеристики
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 90 ~ 264 В переменного тока / 127 ~ 370 В постоянного тока |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Потребляемый входной ток | 0,2 А при 100 В переменного тока |
| Пусковой ток | 30 А при холодном старте, 115 В переменного тока; 50 А при 230 В переменного тока |
| Ток утечки | 0,25 мА при 240 В переменного тока |
| Время запуска, нарастания и удержания | 1500 мс, 50 мс, 5 мс при полной нагрузке |
Выход
| Параметр | Значение |
|---|---|
| Номинальное выходное напряжение | 18 В постоянного тока |
| Номинальный выходной ток | 0,33 А |
| Диапазон выходного тока | 0,01 ~ 0,33 А |
| Номинальная выходная мощность | 6 Вт |
| Пульсации и шум | 150 мВ пик-пик, максимум |
| Допуск выходного напряжения | ±5,0% |
| Нестабильность по входному напряжению | ±0,5% |
| Нестабильность по нагрузке | ±5,0% |
Эффективность
| Параметр | Значение |
|---|---|
| КПД, типовое значение | 81% |
Защита
| Параметр | Значение |
|---|---|
| Защита от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Порог перегрузки | >110% от номинальной выходной мощности для 7,5 ~ 48 В; для 18 В относится к группе выше 110% номинальной мощности |
| Защита от перенапряжения | Ограничение на стабилитроне |
| Порог перенапряжения | >120% от номинального выходного напряжения |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | 0 ~ +50 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10% ~ 95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0 ~ 40 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Надёжность и безопасность
| Параметр | Значение |
|---|---|
| MTBF | 500 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004, одобрено |
| Испытательное напряжение изоляции | Вход/выход: 4242 В постоянного тока |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС
| Параметр | Значение |
|---|---|
| Излучаемые и кондуктивные помехи | BS EN/EN55032 (CISPR32), класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Пульсации напряжения сети | BS EN/EN61000-3-3 |
| Электростатический разряд | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | Уровень 2, 3 В/м |
| Электрические быстрые переходные процессы | Уровень 2, 1 кВ |
| Кондуктивная помехоустойчивость | Уровень 2, 3 В |
| Скачки напряжения | Уровень 3, 1 кВ L-N |
| Магнитное поле | Уровень 1, 1 А/м |
| Провалы и прерывания напряжения | >95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывания 250 периодов |
Габариты и масса
| Параметр | Значение |
|---|---|
| Габаритные размеры | 32 × 66 × 42,5 мм (Д × Ш × В) |
| Масса | 100 г |
| Упаковка | 90 шт. / 10 кг / картонная коробка |
Разъёмы и кабель
Входной разъём: 2-контактная европейская сетевая вилка.
Выходной разъём: P1J, штекер стандартного исполнения 2,1 × 5,5 × 11 мм, полярность C+, центральный контакт «плюс».
Кабель: для 5 ~ 9 В применён UL2468 20AWG, длина 1200 мм +150/-0 мм; для 12 ~ 48 В применён UL2468 24AWG, длина 1800 мм +150/-0 мм.
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре 25 °C и влажности 70% RH.
- Выходное напряжение устанавливается на контрольной точке штекера при 50% нагрузки.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установку, нестабильность по линии и нестабильность по нагрузке.
- Нестабильность по линии измеряется от низкого уровня сети до высокого при номинальной нагрузке.
- Нестабильность по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Источники питания рассматриваются как независимые узлы, однако конечное оборудование должно дополнительно подтверждать соответствие требованиям ЭМС.
Описание
GS06E-5P1J — это высоконадёжный 6-ваттный настенный адаптер серии GS06E с одним выходом, предназначенный для питания электронных устройств, где требуется компактный изолированный источник постоянного напряжения 18 В. Конструкция ориентирована на безопасную эксплуатацию в составе промышленной и офисной аппаратуры, а также телекоммуникационных и потребительских устройств.
Ключевые свойства модели включают универсальный вход 90 ~ 264 В AC, высокий для класса адаптера уровень КПД, низкое потребление без нагрузки, защиту от короткого замыкания, перегрузки и перенапряжения, а также исполнение в негорючем пластиковом корпусе с двойной изоляцией. Модель соответствует требованиям европейских стандартов безопасности и ЭМС, заявленных для серии.
Области применения
- Потребительская электронная аппаратура
- Телекоммуникационное оборудование
- Офисные устройства и системы
- Промышленное оборудование
