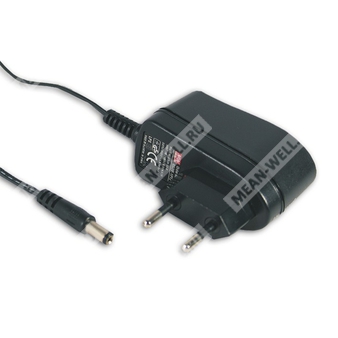

GS06E-6P1J
GS06E-6P1J - сетевой AC/DC адаптер 6 Вт с выходом 24 В и штекером P1J для промышленной и бытовой аппаратуры.
GS06E-6P1J — это высоконадежный настенный AC/DC адаптер серии GS06E, предназначенный для питания электронной аппаратуры от сети переменного тока с преобразованием в стабилизированное постоянное напряжение 24 В.
Расшифровка партномера
| Позиция в партномере | Обозначение | Значение |
| GS06E | Серия | GS06E, надежный настенный AC/DC адаптер |
| 6 | Номинальная мощность | 6 Вт |
| P1J | Тип выходного разъема | Стандартный штекер P1J, 2,1 × 5,5 × 11 мм, центр «плюс» |
| 6P1J | Модель исполнения | Выход 24 В постоянного тока, разъем P1J |
Назначение и особенности
Серия GS06E представляет собой одновыходные сетевые адаптеры класса II без защитного заземления, выполненные в полностью закрытом пластиковом корпусе. Конструкция ориентирована на применение в потребительской, телекоммуникационной, офисной и промышленной электронике.
- Универсальный вход переменного тока с полным диапазоном.
- Двухконтактная евровилка.
- Потребление мощности без нагрузки менее 0,1 Вт.
- Класс энергоэффективности VI.
- Соответствие требованиям EU ErP и Code of Conduct версии 5.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Доступны различные сменные DC-штекеры через аксессуары или заказную конфигурацию.
Описание
GS06E-6P1J относится к серии высоконадежных настенных одно-выходных адаптеров малой мощности. Устройство работает от сети 90…264 В переменного тока и формирует на выходе стабилизированное напряжение 24 В постоянного тока. Серия рассчитана на использование с различными типами потребительских электронных устройств и промышленной аппаратуры, где требуется компактный источник питания с низким энергопотреблением в режиме холостого хода.
По материалам корпуса применяется пластик с огнестойкостью 94V-0, обеспечивающий двойную изоляцию и снижение риска поражения электрическим током. Устройство сертифицировано по международным требованиям безопасности.
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока / 127…370 В постоянного тока |
| Частота сети | 47…63 Гц |
| Входной ток | 0,2 А при 100 В переменного тока |
| Пусковой ток | Холодный запуск: 30 А при 115 В переменного тока; 50 А при 230 В переменного тока |
| Ток утечки | 0,25 мА при 240 В переменного тока |
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В постоянного тока |
| Номинальный ток | 0,25 А |
| Диапазон тока | 0,01…0,25 А |
| Номинальная мощность | 6 Вт |
| Пульсации и шум | 180 мВ пик-пик |
| Допуск по выходному напряжению | ±5,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±5,0% |
| Время установки, нарастания и удержания | 1500 мс, 50 мс, 5 мс при полной нагрузке |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Порог срабатывания защиты от перегрузки | >110% от номинальной выходной мощности для 7,5…48 В; для 24 В — по таблице серии |
| Защита от перенапряжения | >120% от номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение на стабилитроне |
Параметры эффективности
| Параметр | Значение |
| КПД типовой | 81% |
| Потребление без нагрузки | Менее 0,075 Вт |
| Класс энергоэффективности | VI |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0…+50 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения | -20…+85 °C |
| Влажность хранения | 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C в диапазоне 0…40 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, общая продолжительность 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | TÜV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | I/P-O/P: 4242 В постоянного тока |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия | BS EN/EN55032 (CISPR32) Class B; BS EN/EN61000-3-2 Class A; BS EN/EN61000-3-3 |
| Помехоустойчивость по ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Помехоустойчивость по RF-полю | Уровень 3, 2 В/м |
| Помехоустойчивость по EFT | Уровень 2, 1 кВ |
| Помехоустойчивость по импульсным помехам | Уровень 3, 1 кВ L-N |
| Помехоустойчивость по магнитному полю | Уровень 1, 1 А/м |
| Помехоустойчивость по наведенным помехам | Уровень 2, 3 В |
| Устойчивость к провалам и прерываниям напряжения | >95% провал на 0,5 периода, 30% провал на 25 периодов, >95% прерывания на 250 периодов |
Надежность
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Габариты и конструкция
| Параметр | Значение |
| Габаритные размеры | 32 × 66 × 42,5 мм (Д × Ш × В) |
| Тип корпуса | Полностью закрытый пластиковый корпус |
| Сетевой разъем | 2-контактная евровилка |
| Выходной разъем | P1J |
| Выходной штекер | 2,1 × 5,5 × 11 мм, центр «плюс» |
| Длина кабеля | Для исполнения 24…48 В: UL2468 24 AWG, 1800+150/-0 мм; в серии указаны также другие длины по исполнению |
Упаковка
| Параметр | Значение |
| Масса | 100 г |
| Количество в коробке | 90 шт. |
| Масса коробки | 10 кг |
Применение
- Потребительская электронная аппаратура.
- Телекоммуникационное оборудование.
- Офисная техника и устройства офисной инфраструктуры.
- Промышленное оборудование.
Примечания
1. Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
2. Выходное напряжение измеряется на клеммах штекера при нагрузке 50%.
3. Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
4. Допуск включает установочный допуск, нестабильность по сети и нестабильность по нагрузке.
5. Нестабильность по сети измеряется при переходе от низкой линии к высокой на номинальной нагрузке.
6. Нестабильность по нагрузке измеряется в диапазоне от 0 до 100% номинальной нагрузки.
7. Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
8. Другие варианты выходных штекеров и кабелей доступны по заказу.
9. Доступны сменные DC-штекеры через заказную конфигурацию либо через аксессуары быстрого подключения.
Конфигурация модели
Для исполнения GS06E-6P1J:
- GS06E — серия адаптеров GS06E.
- 6 — номинальная мощность 6 Вт.
- П — обозначение евровилки в составе кодировки модели.
- 1 — выходное напряжение 24 В.
- P1J — стандартный выходной DC-штекер.
