GS06E-8P1J
снят с производства

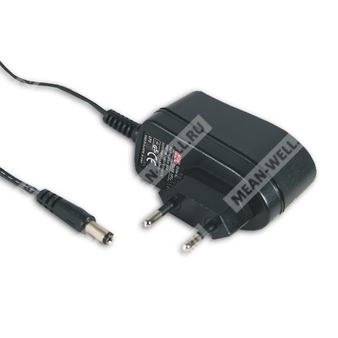

GS06E-8P1J - промышленный AC-DC адаптер 6 Вт с выходом 48 В постоянного тока и европейской вилкой.
Расшифровка партномера
| Позиция | Обозначение | Расшифровка |
| 1 | GS | Серия источников питания GS |
| 2 | 06 | Номинальная мощность 6 Вт |
| 3 | E | Серия GS06E, адаптер с европейской двухконтактной вилкой |
| 4 | 8 | Выходное напряжение 48 В постоянного тока |
| 5 | P1J | Тип выходного DC-разъёма P1J, штекер стандартного исполнения 2,1 × 5,5 × 11 мм, центральный контакт «плюс» |
Общее назначение
GS06E-8P1J представляет собой одно-выходной настенный AC-DC адаптер мощностью 6 Вт для промышленного и общетехнического применения. Устройство рассчитано на питание от универсальной сети переменного тока, обеспечивает стабилизированное выходное напряжение 48 В постоянного тока и оснащено защитой от короткого замыкания, перегрузки и перенапряжения.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Двухконтактная европейская вилка.
- Класс II, без заземляющего контакта.
- Потребление без нагрузки менее 0,1 Вт.
- Класс энергоэффективности VI.
- Соответствие требованиям ЕС ErP и Code of Conduct версии 5.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Полностью закрытый пластиковый корпус.
- Соответствие требованиям LPS.
- Доступны различные типы DC-разъёмов и быстросменные адаптеры.
Области применения
- Потребительская электронная аппаратура.
- Телекоммуникационное оборудование.
- Офисное оборудование.
- Промышленное оборудование.
Описание
Серия GS06E — это высоконадёжные адаптеры настенного исполнения с одним выходом. Модель GS06E-8P1J относится к исполнению с выходным напряжением 48 В и стандартным DC-разъёмом P1J. Источник питания построен по классу II и предназначен для работы от сети 90…264 В переменного тока или 127…370 В постоянного тока. Серия ориентирована на применение в устройствах, где требуется компактный внешний источник питания с высоким уровнем надёжности, низким энергопотреблением в режиме холостого хода и соблюдением требований по электромагнитной совместимости и безопасности.
Технические параметры
Выход
| Параметр | Значение |
| Модель по таблице заказов | GS06E-8P1J |
| Модель безопасности | GS06E-8 |
| Выходное напряжение | 48 В постоянного тока |
| Номинальный ток | 0,125 А |
| Диапазон тока | 0,01…0,125 А |
| Номинальная мощность | 6 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск по напряжению | ±5,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±5,0% |
| Время установки, нарастания и удержания | 1500 мс, 50 мс, 5 мс при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока / 127…370 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| КПД тип. | 83% |
| Входной ток | 0,2 А при 100 В переменного тока |
| Пусковой ток | 30 А при 115 В переменного тока; 50 А при 230 В переменного тока, холодный старт |
| Ток утечки | 0,25 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | Тип защиты: прерывистый режим с автоматическим восстановлением после устранения неисправности |
| Порог перегрузки | >105% номинальной выходной мощности для 5 В; >110% номинальной выходной мощности для 7,5…48 В |
| Перенапряжение | >120% номинального выходного напряжения |
| Тип защиты от перенапряжения | Ограничение стабилитроном |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0…+50 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,03% / °C (0…40 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Надёжность и механические данные
| Параметр | Значение |
| MTBF | 500 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 32 × 66 × 42,5 мм (Д × Ш × В) |
| Масса | 100 г |
| Упаковка | 90 шт. / 10 кг / картонная коробка |
Безопасность и изоляция
| Параметр | Значение |
| Стандарты безопасности | TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | Вход–выход: 4242 В постоянного тока |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
ЭМС
| Параметр | Значение |
| Излучаемые помехи | BS EN/EN55032(CISPR32), класс B |
| Проводимые помехи | BS EN/EN55032(CISPR32), класс B |
| Гармонические составляющие тока | BS EN/EN61000-3-2, класс A |
| Фликер напряжения | BS EN/EN61000-3-3 |
| Электростатический разряд | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт |
| Радиочастотное поле | Уровень 3, 3 В/м |
| Быстрые переходные процессы | Уровень 2, 1 кВ |
| Импульсные помехи | Уровень 3, 1 кВ линия–нейтраль |
| Магнитное поле | Уровень 1, 1 А/м |
| Проводимая восприимчивость | Уровень 2, 3 В |
| Падения и прерывания напряжения | >95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывания 250 периодов |
Подключение
| Параметр | Значение |
| Стандартный DC-разъём | P1J |
| Тип разъёма | Штекер 2,1 × 5,5 × 11 мм |
| Полярность | Центральный контакт «плюс» |
| Сечение и длина кабеля | UL2468 24AWG, 1800+150/-0 мм для 12…48 В |
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке, температуре окружающей среды 25 °C и относительной влажности 70%.
- Выходное напряжение измеряется на конце штекера при 50% нагрузки.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары 12 дюймов, оконцованной конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, регулирование по линии и регулирование по нагрузке.
- Регулирование по линии измеряется от низкого уровня сети к высокому при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 0% до 100% номинальной нагрузки.
- Источник питания рассматривается как независимый узел, однако конечное оборудование должно быть повторно проверено на соответствие директивам по ЭМС.
