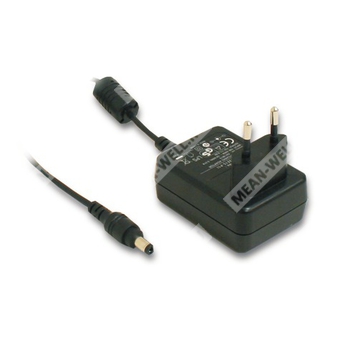

GS12E05-P1I - AC-DC промышленный адаптер 5 В, 2 А, 10 Вт с вилкой P1I.
Назначение: компактный импульсный источник питания для питания промышленной и электронной аппаратуры от сети переменного тока с выходом 5 В постоянного тока.
Расшифровка партномера
| GS | Серия GS, промышленный AC-DC адаптер |
| 12E | Семейство изделий GS12E |
| 05 | Выходное напряжение 5 В |
| P1I | Исполнение с сетевой вилкой P1I |
Основные особенности
- Универсальный вход переменного тока полного диапазона.
- Потребление мощности без нагрузки менее 0,3 Вт.
- Уровень энергоэффективности V.
- Соответствие требованиям EU ErP.
- Сетевая вилка европейского исполнения, 2 контакта, без заземляющего вывода.
- Класс II по электробезопасности.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Полностью закрытый пластиковый корпус.
Выходные параметры
| Выходное напряжение | 5 В |
| Номинальный ток | 2,0 А |
| Диапазон тока нагрузки | 0 … 2,0 А |
| Номинальная мощность | 10 Вт |
| Пульсации и шум | 75 мВ п-п, максимум |
| Допуск выходного напряжения | ±5,0% |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±5,0% |
| Время установки, время нарастания, время удержания | 500 мс, 20 мс, 30 мс при 230 В переменного тока; 500 мс, 20 мс, 10 мс при 115 В переменного тока, при полной нагрузке |
Входные параметры
| Диапазон входного напряжения | 90 … 264 В переменного тока; 135 … 370 В постоянного тока |
| Диапазон частоты сети | 47 … 63 Гц |
| Потребляемый ток | 0,31 А при 115 В переменного тока; 0,16 А при 230 В переменного тока |
| Пусковой ток | 25 А при 115 В переменного тока; 45 А при 230 В переменного тока, холодный пуск |
| Ток утечки | 0,25 мА при 240 В переменного тока |
Защиты
| Перегрузка | Срабатывание при мощности более 105% от номинальной; режим защелкивания с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 115% … 135%; ограничение на стабилитроне |
| Перегрев | Срабатывание по встроенной функции основного управляющего ИС U1; отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Условия эксплуатации
| Рабочая температура | 0 … +50 °C, с учетом кривой дерейтирования |
| Рабочая влажность | 20% … 90% без конденсации |
| Температура и влажность хранения | -20 … +85 °C, 10% … 95% RH |
| Температурный коэффициент | ±0,03% / °C в диапазоне 0 … 40 °C |
| Вибрация | 10 … 500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Стандарты безопасности | TUV EN60950-1, EAC TP TC 004 |
| Испытательное напряжение | Вход-выход: 3 кВ переменного тока |
| Сопротивление изоляции | Вход-выход: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 класс B, EN61204-3, EN61000-3-2, EN61000-3-3, FCC Part 15 класс B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2, EN61000-4-3, EN61000-4-4, EN61000-4-5, EN61000-4-6, EN61000-4-8, EN61000-4-11, EN61204-3, уровень light industry, критерий A, EAC TP TC 020 |
Надежность
| MTBF | 1414,6 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Конструктивные параметры
| Габариты | 65 × 47 × 26,5 мм |
| Разъем | ID 2,1 × OD 5,5 |
| Полярность | Центральный контакт — положительный |
| Кабель | UL1185 16AWG 1230, длина 50 мм для 5 … 9 В |
| Масса | 0,15 кг |
| Упаковка | 100 шт. / 16 кг / картонная коробка |
Примечания
- Все параметры указаны при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре 25 °C, если не оговорено иное.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, стабилизацию по сети и стабилизацию по нагрузке.
- Стабилизация по сети измеряется от низкого до высокого значения входного напряжения при номинальной нагрузке.
- Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Защита от перегрева является встроенной функцией управляющей ИС U1; уровень срабатывания определяется спецификацией производителя ИС.
Дополнительные сведения
Изделие относится к серии 12W AC-DC Industrial Adaptor GS12E series и предназначено для питания электронной и промышленной аппаратуры от сети переменного тока с обеспечением стабилизированного выходного напряжения 5 В.
