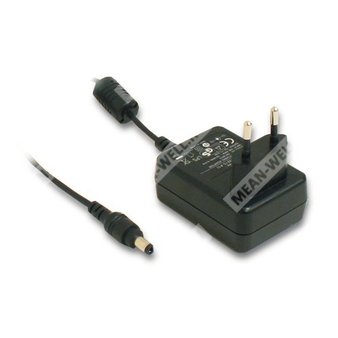

GS12E07-P1I - AC/DC промышленный адаптер с выходом 7,5 В и током до 1,6 А.
Назначение: источник питания переменного/постоянного тока для промышленной и электронной аппаратуры с универсальным входом, стабилизированным выходом и встроенными защитами.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| GS | Серия адаптеров Mean Well GS |
| 12E | Класс мощности 12 Вт, исполнение серии GS12E |
| 07 | Выходное напряжение 7,5 В |
| P1I | Тип выходного разъёма P1I |
Основные особенности
- Универсальный вход переменного тока.
- Потребление холостого хода менее 0,3 Вт.
- Класс энергоэффективности V.
- Соответствие требованиям EU ErP.
- Двухконтактная европейская вилка.
- Класс II по электробезопасности, без заземляющего контакта.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Полностью закрытый пластиковый корпус.
Выход
| Параметр | Значение |
| Выходное напряжение | 7,5 В |
| Номинальный ток | 1,6 А |
| Диапазон тока | 0 ~ 1,6 А |
| Номинальная мощность | 12 Вт |
| Пульсации и шум | 90 мВп-п max. |
| Допуск выходного напряжения | ±5,0% |
| Регулирование по сети | ±1,0% |
| Регулирование по нагрузке | ±4,0% |
| Время установки, нарастания, удержания | 500 мс, 20 мс, 10 мс / 115 ВAC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 ВAC / 135 ~ 370 ВDC |
| Диапазон частоты | 47 ~ 63 Гц |
| Входной ток | 0,31 А / 115 ВAC; 0,16 А / 230 ВAC |
| Пусковой ток | 25 А холодный старт / 115 ВAC; 45 А / 230 ВAC |
| Ток утечки | 0,25 мА / 240 ВAC |
Электрические и эксплуатационные параметры
| Параметр | Значение |
| КПД | 78,5% тип. |
| Рабочая температура | 0 ~ +50 °C |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C, 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 40 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Средняя наработка на отказ | 1414,6 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Защита
| Параметр | Значение |
| Перегрузка | Тип защиты: режим «hiccup», автоматическое восстановление после устранения неисправности. |
| Перенапряжение | Тип защиты: ограничение стабилитроном. |
| Перегрев | U1 Tj 140 тип. — обнаружение по основному управляющему ИС; тип защиты: отключение выходного напряжения с восстановлением после снижения температуры. |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV EN60950-1, EAC TP TC 004 approved |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВAC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 ВDC / 25 °C / 70% RH |
| Эмиссия ЭМС | EN55032 class B, EN61204-3, EN61000-3-2,3, FCC part 15 class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | EN61000-4-2,3,4,5,6,8,11, EN61204-3, уровень light industry, критерий A, EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габариты | 65 × 47 × 26,5 мм (Д × Ш × В) |
| Масса | 0,15 кг |
| Упаковка | 100 шт. / 16 кг / коробка |
| Разъём | P1I |
| Кабель | См. страницу 2; возможны другие типы по запросу заказчика |
Назначение выводов
| Разъём | Назначение |
| P1I | Центральный контакт: «+» |
Примечания
- Все параметры указаны при входном напряжении 230 ВAC, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование по сети и регулирование по нагрузке.
- Регулирование по сети измеряется от низкой до высокой сети при номинальной нагрузке.
- Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
- Функция защиты от перегрева является встроенной функцией управляющей ИС U1; порог срабатывания определяется спецификацией производителя ИС.
