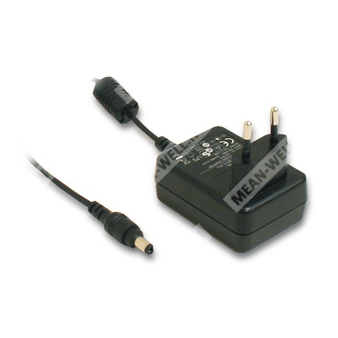

GS12E09-P1I — AC/DC промышленный адаптер 12 Вт с выходом 9 В и штекером P1I для питания электронной аппаратуры.
Расшифровка партномера
| Позиция | Расшифровка |
| GS | Серия источников питания Mean Well GS |
| 12E | Серия GS12E, мощность 12 Вт |
| 09 | Номинальное выходное напряжение 9 В |
| P1I | Исполнение с выходным разъёмом P1I |
Назначение и основные особенности
GS12E09-P1I — однофазный AC/DC промышленный адаптер в полностью закрытом пластиковом корпусе для питания электронной и промышленной аппаратуры от сети переменного тока с универсальным входом.
- Универсальный вход переменного тока и полный диапазон входного напряжения.
- Малое потребление без нагрузки: менее 0,3 Вт.
- Уровень энергоэффективности V.
- Соответствие требованиям ErP ЕС.
- 2-контактная европейская вилка.
- Класс изоляции II, без заземляющего контакта.
- Защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева.
- Полностью закрытый пластиковый корпус.
Выход
| Параметр | Значение |
| Партномер | GS12E09-P1I |
| Силовая модель | GS12E09 |
| Номинальное выходное напряжение | 9 В постоянного тока |
| Номинальный выходной ток | 1,33 А |
| Диапазон тока | 0…1,33 А |
| Номинальная выходная мощность | 12 Вт |
| Пульсации и шум | 90 мВп-п (макс.) |
| Допуск выходного напряжения | ±4,0% |
| Линейная стабилизация | ±1,0% |
| Стабилизация по нагрузке | ±4,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока, 135…370 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| Входной ток | 0,31 А / 115 В AC; 0,16 А / 230 В AC |
| Пусковой ток | 25 А / 115 В AC; 45 А / 230 В AC, холодный пуск |
| Ток утечки | 0,25 мА / 240 В AC |
| Время установки, нарастания и удержания | 500 мс, 20 мс, 10 мс / 115 В AC при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | Более 105% от номинальной выходной мощности; режим восстановления — защёлкивание с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 115%…135%; ограничение стабилитроном |
| Перегрев | Модель U1 Tj 140 тип.; отключение выходного напряжения, восстановление после снижения температуры |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0…+50 °C |
| Рабочая влажность | 20%…90% RH, без конденсации |
| Температура и влажность хранения | −20…+85 °C, 10%…95% RH |
| Температурный коэффициент | ±0,03% / °C (0…40 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Электрическая прочность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | TUV EN60950-1, EAC TP TC 004 одобрено |
| Испытательное напряжение | Вход/выход: 3 кВ AC |
| Сопротивление изоляции | Вход/выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 класс B, EN61204-3, EN61000-3-2,3, FCC part 15 class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11, EN61204-3, уровень light industry, критерий A, EAC TP TC 020 |
Надёжность
| Параметр | Значение |
| MTBF | 1414,6 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Механические параметры
| Параметр | Значение |
| Габариты | 65 × 47 × 26,5 мм (Д × Ш × В) |
| Тип вилки | P1I |
| Выходной разъём | ID 2,1 × OD 5,5 |
| Назначение контакта | Центральный контакт: «+» |
| Кабель | UL1185 16AWG 1230 50 мм для 5…9 В |
| Кабель | UL1185 18AWG 1830 50 мм для 12…24 В |
Упаковка
| Параметр | Значение |
| Масса | 0,15 кг |
| Количество в коробке | 100 шт. |
| Масса коробки | 16 кг |
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары 12" и параллельно подключённых конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
4. Линейная стабилизация измеряется от низкого к высокому входному напряжению при номинальной нагрузке.
5. Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки.
6. Защита от перегрева является встроенной функцией микросхемы управления U1; уровень срабатывания указан по данным производителя ИС.
