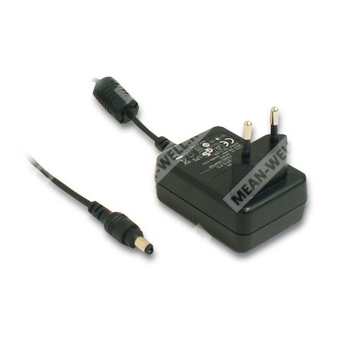

GS12E12-P1I — сетевой AC/DC промышленный адаптер 12 В, 1 А для питания электронной аппаратуры.
Расшифровка партномера
| Обозначение | Расшифровка |
| GS12E | Серия GS12E, 12-ваттный AC/DC промышленный адаптер |
| 12 | Выходное напряжение 12 В |
| P1I | Исполнение с вилкой P1I |
Назначение и особенности
GS12E12-P1I представляет собой однофазный импульсный сетевой адаптер AC/DC закрытого исполнения для питания промышленной и электронной аппаратуры. Модель относится к серии GS12E, имеет универсальный вход сети переменного тока, стабилизированный выход 12 В и встроенные защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
Основные особенности:
- Универсальный вход переменного тока во всем диапазоне.
- Мощность 12 Вт.
- Класс II по электробезопасности без заземляющего контакта.
- Полностью закрытый пластиковый корпус.
- Низкое потребление без нагрузки менее 0,3 Вт.
- Уровень энергоэффективности V.
- Соответствие требованиям ErP ЕС.
- Встроенные защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
Выход
| Выходное напряжение | 12 В |
| Номинальный ток | 1,0 А |
| Диапазон тока нагрузки | 0…1,0 А |
| Номинальная мощность | 12 Вт |
| Пульсации и шум | 120 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Регулирование по входному напряжению | ±1,0% |
| Регулирование по нагрузке | ±3,0% |
| Время запуска, нарастания и удержания | 500 мс, 20 мс, 10 мс при 115 В AC, полной нагрузке; 500 мс, 20 мс, 30 мс при 230 В AC, полной нагрузке |
Вход
| Диапазон входного напряжения | 90…264 В AC / 135…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Входной ток | 0,31 А при 115 В AC; 0,16 А при 230 В AC |
| Пусковой ток | 25 А при 115 В AC; 45 А при 230 В AC, холодный старт |
| Ток утечки | 0,25 мА при 240 В AC |
| КПД типовой | 78,5% |
Защиты
| Перегрузка | Более 105% от номинальной выходной мощности; режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 115…135%; ограничение с помощью стабилитрона |
| Перегрев | Порог U1 Tj 140 тип.; отключение выходного напряжения, восстановление после снижения температуры |
Электробезопасность и ЭМС
| Стандарты безопасности | TUV EN60950-1, EAC TP TC 004 approved |
| Испытательное напряжение | I/P-O/P: 3 кВ AC |
| Сопротивление изоляции | I/P-O/P: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 class B, EN61204-3, EN61000-3-2,3, FCC part15 class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11, EN61204-3, уровень для промышленной среды, критерий A, EAC TP TC 020 |
Условия эксплуатации
| Рабочая температура | 0…+50 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03% / °C (0…40 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
| MTBF | 1414,6 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Механические параметры
| Габаритные размеры | 65 × 47 × 26,5 мм (Д × Ш × В) |
| Тип вилки | P1I |
| Полярность разъема | Центральный контакт: «+» |
| Тип выходного разъема | ID 2,1 × OD 5,5 |
| Длина кабеля | UL1185 16AWG 1230, 50 мм для 5…9 В; UL1185 18AWG 1830, 50 мм для 12…24 В |
| Размеры по чертежу | 26,5 ±1 мм; 37,2 ±1 мм; 65 ±1 мм; 47 ±1 мм; 30 ±10 мм; 9,5 ±0,5 мм |
Упаковка
| Масса | 0,15 кг |
| Количество в коробке | 100 шт. |
| Масса коробки | 16 кг |
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, влажность 70% RH, если не оговорено иное. |
| 2 | Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12", завершенной конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установленные пределы, регулирование по входному напряжению и по нагрузке. |
| 4 | Регулирование по входному напряжению измеряется от низкой до высокой линии при номинальной нагрузке. |
| 5 | Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки. |
| 6 | Защита от перегрева является встроенной функцией управляющей микросхемы U1; порог срабатывания определяется спецификацией производителя ИС. |
