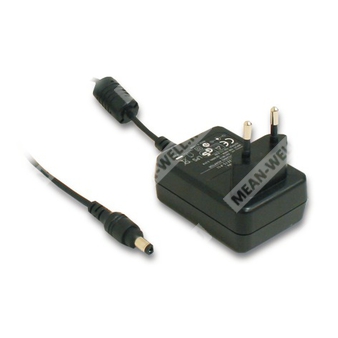

GS12E18-P1I - AC/DC промышленный адаптер с выходом 18 В для питания электронного оборудования.
Расшифровка партномера
| Позиция | Значение |
| GS | Серия источников питания Mean Well GS |
| 12 | Номинальная мощность 12 Вт |
| E18 | Выходное напряжение 18 В |
| P1I | Исполнение с выходным разъёмом P1I |
Краткое назначение
Импульсный сетевой адаптер для преобразования переменного сетевого напряжения в стабилизированное постоянное напряжение 18 В для промышленной и электронной аппаратуры.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Потребление без нагрузки менее 0,3 Вт.
- Уровень энергоэффективности V.
- Соответствие требованиям EU ErP.
- Сетевой штекер европейского типа, 2 контакта, без заземляющего штыря.
- Класс II по электрической защите.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Соответствие требованиям Pass LPS.
- Полностью закрытый пластиковый корпус.
Выход
| Параметр | Значение |
| Номинальное напряжение постоянного тока | 18 В |
| Номинальный ток | 0,67 А |
| Диапазон тока | 0…0,67 А |
| Номинальная мощность | 12 Вт |
| Пульсации и шум | 180 мВ п-п |
| Допуск выходного напряжения | ±3,0% |
| Регулирование по линии | ±1,0% |
| Регулирование по нагрузке | ±3,0% |
| Время запуска, нарастания и удержания | 500 мс, 20 мс, 30 мс при 230 В AC; 500 мс, 20 мс, 10 мс при 115 В AC на полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC / 135…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Входной ток | 0,31 А при 115 В AC; 0,16 А при 230 В AC |
| Пусковой ток | 25 А при 115 В AC, холодный старт; 45 А при 230 В AC, холодный старт |
| Ток утечки | 0,25 мА при 240 В AC |
| Коэффициент полезного действия | 78,5% тип. |
Защита
| Параметр | Значение |
| Перегрузка | >105% от номинальной выходной мощности |
| Тип защиты по перегрузке | Режим «хиккапа», автоматическое восстановление после устранения аварийного состояния |
| Перенапряжение | 115…135% |
| Тип защиты по перенапряжению | Ограничение стабилитроном |
| Перегрев | U1 Tj 140 тип., контроль по основному управляющему ИС |
| Тип защиты по перегреву | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | 0…+50 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -20…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…40 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | TUV EN60950-1, EAC TP TC 004 approved |
| Испытательное напряжение изоляции вход-выход | 3 кВ AC |
| Сопротивление изоляции вход-выход | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | Соответствие EN55032 class B, EN61204-3, EN61000-3-2,3, FCC part15 class B, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие EN61000-4-2,3,4,5,6,8,11, EN61204-3, уровень light industry, критерий A, EAC TP TC 020 |
Надёжность
| Параметр | Значение |
| MTBF | 1414,6 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Конструктивные данные
| Параметр | Значение |
| Габаритные размеры | 65 × 47 × 26,5 мм |
| Масса | 0,15 кг |
| Упаковка | 100 шт. / 16 кг / картонная коробка |
| Разъём | P1I |
| Назначение выводов разъёма | Центральный контакт — «+» |
| Кабель | UL1185 18AWG 1830, длина 50 мм для 12…24 В |
| Диаметр разъёма | Внутренний 2,1 мм × внешний 5,5 мм |
Примечания
1. Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, относительной влажности 70%, если не оговорено иное.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары, терминатора 0,1 мкФ и 47 мкФ.
3. Допуск включает установившееся отклонение, регулирование по линии и регулирование по нагрузке.
4. Регулирование по линии измеряется от низкой до высокой линии при номинальной нагрузке.
5. Регулирование по нагрузке измеряется от 10% до 100% номинальной нагрузки.
6. Функция защиты от перегрева встроена в управляющую ИС U1. Уровень срабатывания определяется спецификацией производителя ИС.
Дополнительные данные
| Параметр | Значение |
| Совместимость по сети | Универсальный вход AC |
| Тип корпуса | Полностью закрытый пластиковый |
| Класс защиты | Класс II |
