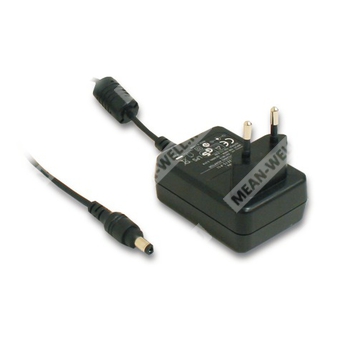

GS12E24-P1I - сетевой AC/DC адаптер 12 Вт с выходом 24 В для промышленной аппаратуры.
Назначение: импульсный AC/DC адаптер промышленного исполнения для питания электронного оборудования от сети переменного тока с формированием стабилизированного постоянного напряжения 24 В.
Расшифровка партномера
| Параметр | Значение |
| Серия | GS12E |
| Выходное напряжение | 24 В |
| Исполнение штекера | P1I |
| Тип изделия | AC/DC адаптер промышленного назначения |
| Номинальная мощность серии | 12 Вт |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Потребление холостого хода менее 0,3 Вт.
- Уровень энергоэффективности V.
- Соответствие требованиям EU ErP.
- Вилка европейского типа с 2 контактами, без заземляющего контакта.
- Класс защиты II.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Полностью закрытый пластиковый корпус.
- Подходит для использования в качестве источника питания с ограниченной мощностью.
Выход
| Параметр | Значение для GS12E24-P1I |
| Выходное напряжение | 24 В постоянного тока |
| Номинальный ток | 0,5 А |
| Диапазон тока | 0 ~ 0,5 А |
| Номинальная мощность | 12 Вт |
| Пульсации и шум | 200 мВ п-п, максимум |
| Допуск по напряжению | ±3,0% |
| Стабилизация по линии | ±1,0% |
| Стабилизация по нагрузке | ±2,0% |
| Время установки, нарастания и удержания | 500 мс, 20 мс, 10 мс при 115 В AC на полной нагрузке; 500 мс, 20 мс, 30 мс при 230 В AC на полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 В AC; 135 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Потребляемый ток | 0,31 А при 115 В AC; 0,16 А при 230 В AC |
| Пусковой ток | 25 А при 115 В AC; 45 А при 230 В AC, холодный старт |
| Ток утечки | 0,25 мА при 240 В AC |
| Тип входа | Универсальный сетевой вход |
Защиты
| Параметр | Значение |
| Перегрузка | Срабатывание при нагрузке более 105% от номинальной выходной мощности; режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение | 115% ~ 135%; ограничение с помощью стабилитрона |
| Перегрев | U1 Tj 140 тип. по контроллеру U1; отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 3 кВ AC |
| Сопротивление изоляции | Вход–выход: 100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитная совместимость
| Параметр | Значение |
| Эмиссия | Соответствие EN55032 class B, EN61204-3, EN61000-3-2,3, FCC part15 class B, EAC TP TC 020 |
| Помехоустойчивость | Соответствие EN61000-4-2,3,4,5,6,8,11, EN61204-3, light industry level, criteria A, EAC TP TC 020 |
| Стандарты безопасности и EMC | TUV EN60950-1, EAC TP TC 004 approved |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | 0 ~ +50 °C, с учетом derating curve |
| Рабочая влажность | 20% ~ 90% RH, без конденсации |
| Температура и влажность хранения | -20 ~ +85 °C; 10% ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 40 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
Надежность
| Параметр | Значение |
| MTBF | 1414,6 тыс. часов минимум по MIL-HDBK-217F (25 °C) |
Конструктивные данные
| Параметр | Значение |
| Габариты | 65 × 47 × 26,5 мм (Д × Ш × В) |
| Масса | 0,15 кг |
| Упаковка | 100 шт. / 16 кг / картонная коробка |
| Разъем | Стандартная вилка P1I |
| Полярность | Центральный контакт — «+» |
| Выходной штекер | ID 2,1 × OD 5,5 |
| Кабель | UL1185 16 AWG 1230, длина 50 мм для 5~9 В; UL1185 18 AWG 1830, длина 50 мм для 12~24 В |
Примечания
| 1 | Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, влажности 70% RH. |
| 2 | Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12" и параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке. |
| 4 | Стабилизация по линии измеряется от низкого к высокому значению напряжения сети при номинальной нагрузке. |
| 5 | Стабилизация по нагрузке измеряется от 10% до 100% номинальной нагрузки. |
| 6 | Функция защиты от перегрева является встроенной функцией контроллера U1; порог срабатывания определяется спецификацией производителя ИС. |
